Патрон токарный 4-х кулачковый Ø200 мм 4-200.33.14

Код товара:
39111
Нет в наличии
Патрон токарный 4-х кулачковый Ø200 мм 4-200.33.14 фото №1

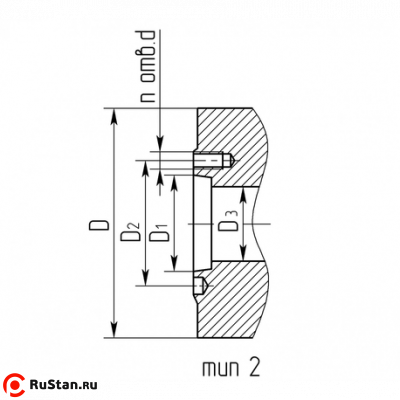

Чертеж фото №2
Цена для юр. и физ. лиц
59 354 ₽
с НДС - на 23.06.2026 г.
Лизинг
8 (831) 280-82-55
order@rustan.ru
Модель:
4-200.33.14
Артикул:
03228
Производитель: БелТАПАЗ
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы
  • Тип 2– с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу по ГОСТ 12593
  • Исполнение 1– с цельными кулачками
  • Материал: сталь

Суммарная статическая сила зажима кулачками патронов: Р max Н = 37000

Максимально допустимая частота вращения: N max min -1 = 4000


Технические характеристики токарного патрона 4-200.33.14
Характеристика Значение
D, мм 200
D1, мм 106,375
D2, мм 133,4
D3, мм 60
nxd 4xM12
Шаг кулачка, мм 8
Макс. момент на ключе М max, Hm 160
Pmin, kH 37
Условный конус шпинделя 6
Размер под ключ, мм 12
Масса кг, не более 17.6

Комплектация

  • Патрон с прямыми кулачками
  • Кулачки обратные
  • Ключ
  • Крепёж для установки патрона на шпиндель станка
  • Паспорт
  • Смазка ВНИИ НП-232 (для смазки спирали диска)

Комплектация за дополнительную плату

Диск 7100-0031.003 (200) Диск 7100-0031.003 (200) ( арт. 02791 )
6 840p
Ключ 3-250.35.01.010 (200, 250) Ключ 3-250.35.01.010 (200, 250)
0p
Кулачки прямые 4-200.33.11.004 Кулачки прямые 4-200.33.11.004 ( арт. 01-00001324 )
10 268p
Кулачки обратные 4-200.33.11.015 Кулачки обратные 4-200.33.11.015
0p
Кулачки полусырые 4-200.33.11.014 Кулачки полусырые 4-200.33.11.014
0p
