Цена для юр. и физ. лиц
4 404 067 руб.
с НДС - на 15.10.2024 г.
Модель:
FUV321M с VFG 323
Производитель:
Болгария
Изготовитель: Болгария
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы

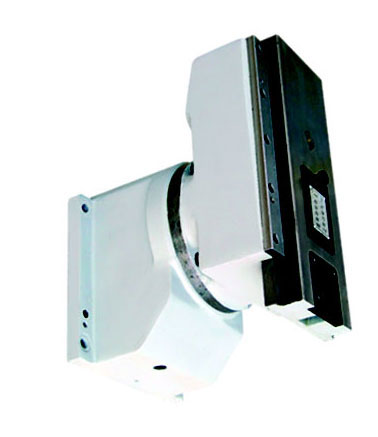

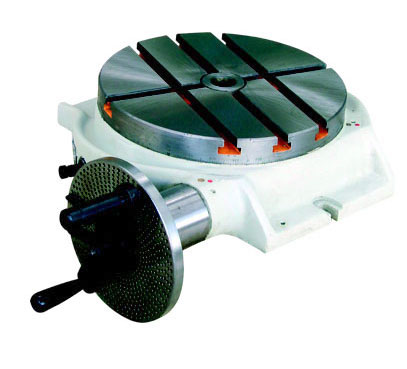

Широкоуниверсальный фрезерный станок FUV321 служит для выполнения разнообразных фрезерных операций для нужд общего машиностроения, производимых с помощью дисковых, фасонных, торцевых, цилиндрических, червячных, модульных и других фрез. Используется для обработки вертикальных и горизонтальных плоскостей, пазов, рамок, спиралей, зубчатых колес, и других деталей. На этих станках можно обрабатывать различные плоскости, зубчатые колеса, канавки, растачивать отверстия в деталях из стали, цветных металлов, чугуна и пластмассы. Станки осуществляют полуавтоматические линейные циклы (за доп. плату) и автоматический маятниковый цикл. Основные части фрезерных станков выполнены из высококачественной стали, что обеспечивает сохранение точности обработки и надежную работу станка в течение долгих лет. Универсальная фрезерная голова, которая закреплена на консоли дает возможность производить быструю переналадку для работы с вертикальным шпинделем головы или горизонтальным шпинделем станка. Технологические возможности станка могут быть расширены с помощью, круглого делительного стола, универсального делительного аппарата, устройства для нарезания гребенок, долбежной головки и других приспособлений и приборов.


Технические характеристики FUV321

Характеристика Значение

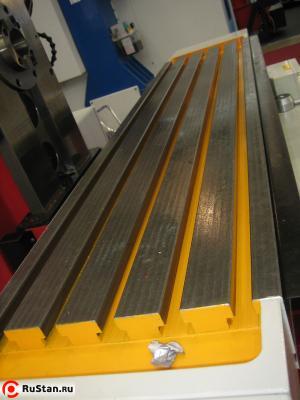

Размер рабочего стола 320x1350 мм
Расстояние от оси вертикального шпинделя до рабочей поверхности стола min/max 170/630 мм
Расстояние от оси горизонтального шпинделя до рабочей поверхности стола min/max 30/490 мм
Т-образные пазы 5 шт.
Ширина Т-образных пазов 18 мм
Расстояние между Т-образными пазами 63 мм
Поворот стола влево и вправо 45°
Продольный ход стола при ручной подаче 1000 мм
Продольный ход стола 980 мм
Поперечный ход стола при ручной подаче 360 мм
Поперечный ход стола 340 мм
Вертикальный ход стола при ручной подаче 460 мм
Вертикальный ход 440 мм
Подачи стола бесступенчатое
Бесступенчатые подачи
Диапазон подач, X,Y/Z 10 - 1000 ; 4 - 415 мм/мин
Диапазон ускоренных подач, X,Y /Z 2500 ; 1040 мм/мин
Шпиндель вертикальный
Передний конец вертикального шпинделя ISO 50
Оборотные ступени вертикального шпинделя 12
Диапазон оборотов вертикального шпинделя 45-2000 мин-1
Шпиндель горизонтальный
Передний конец горизонтального шпинделя ISO 50
Оборотные ступени горизонтального шпинделя 18
Диапазон оборотов горизонтального шпинделя 32-1600 мин-1
Диапазон оборотов горизонтального шпинделя, специальное исполнение 45-2000 мин-1
Фрезерная головка
Вращение вертикальной фрезерной головки 360°
Вращение универсальной фрезерной головки относительно 2-x осей (доп. оборудование) 360°
Привод
Мощность двигателя вертикального шпинделя 4 кВт
Мощность двигателя горизонтального шпинделя 7.5 кВт
Мощность двигателя подачи 2.2 кВт
Габаритные размеры
ДхШхВ 2755x3090x2000 мм
Ширина с выдвинутом вперед хоботом 3590 мм
Вес FUV321M с VFG 323 3500 кг

Стандартная комплектация

  • Централизованная система смазки;
  • Бесступенчатое регулирование подачи по трём осям;
  • Электрооборудование;
  • Локальное освещение;
  • Охладительная система – СОЖ;
  • Комплект инструментов для обслуживания станка;
  • Паспорт и руководство по эксплуатации на русском языке.
  • Вертикальная головка VFG323 – 1 шт.
