Универсальный фрезерный станок JET JUTM-1632 Servo DRO
4 800 000 руб.
с НДС - на 12.03.2025 г.
| Модель: |  |
JET JUTM-1632 Servo DRO |
| Артикул: | |
50000865T |
| Производитель: |  |
JET (Швейцария) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
-
Документы - Комментарии
- Отзывы
Описание

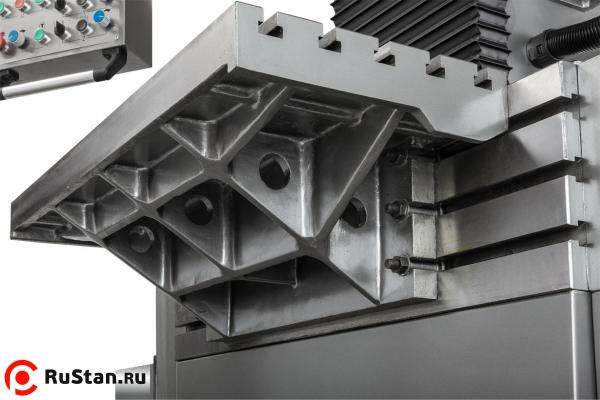

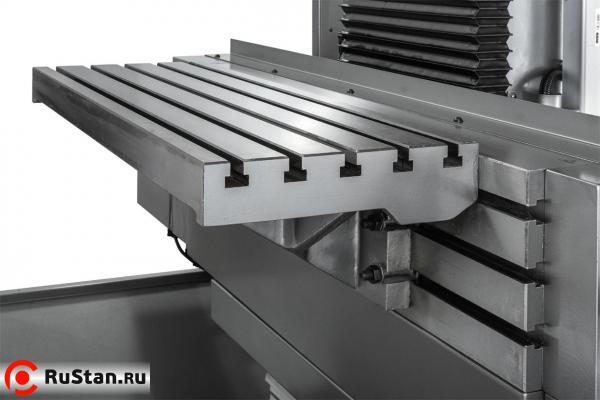

Широкоуниверсальный фрезерный станок JET JUTM-1632 Servo DRO – мощный и производительный станок в линейке оборудования компании. Он удовлетворит требованиям самого взыскательного заказчика и рассчитан на тяжелые условия эксплуатации и длительные нагрузки. Станок предназначен для всевозможных видов фрезерной обработки, сверления, растачивания и прочих операций в любом координатном направлении и может достигнуть высокой точности. Имеет горизонтальный и вертикальный рабочие столы, что существенно расширяет круг задач и операций при производстве оснастки, инструментов, приспособлений, пресс-форм и других деталей сложных форм, мелкими сериями на механообрабатывающих, инструментальных и ремонтно-механических участках.
Станина станка имеет мощную и тяжелую конструкцию станины для исключения вибрации. Двигатель главного привода мощностью 3,7 кВт имеет бесступенчатую регулировку частоты вращения в двух диапазонах от 40 до 440 об/мин и от 440 до 2000 об/мин.

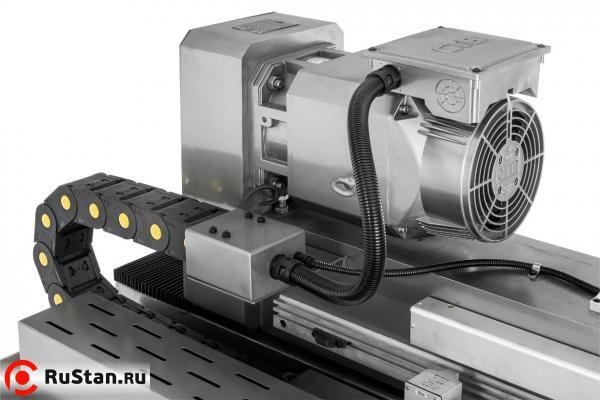

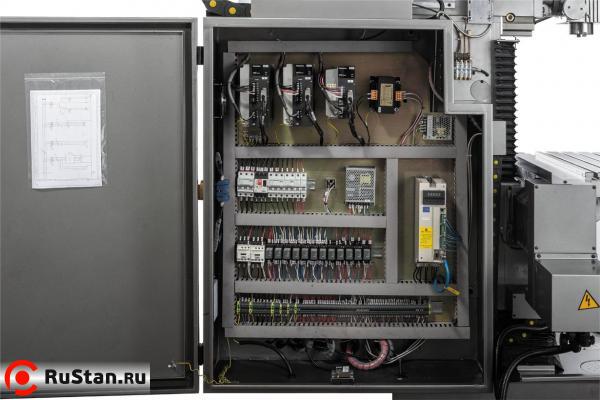

Система перемещений организована с помощью сервоприводов и ШВП по каждой из осей X, Y, Z, что повышает скорость и точность обработки. Серводвигатели позволяют осуществлять плавную регулировку скорости с помощью преобразователя частоты, с оптимальным крутящим моментом и почти постоянной скоростью при больших нагрузках.
Оптимальные регулировки скорости шпинделя и подачи позволяют экономично и качественно обрабатывать заготовки из различных материалов. Направляющие скольжения имеют покрытие Turcite-B по осям X, Y, Z, которое уменьшает коэффициент трения и минимизирует износ направляющих.

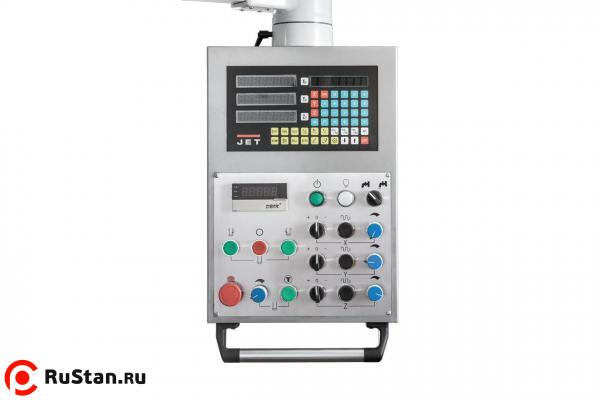

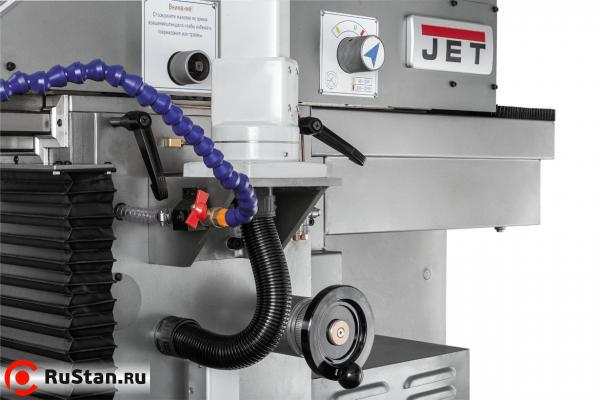

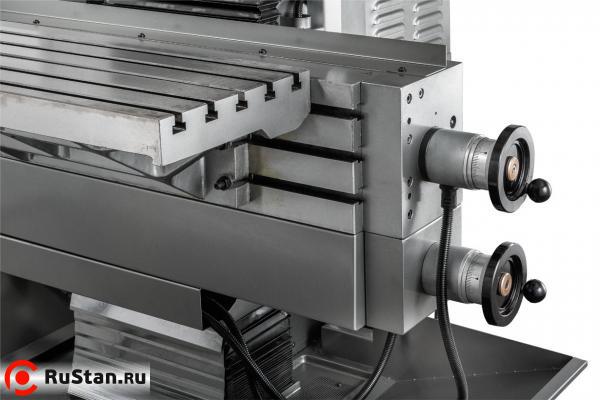

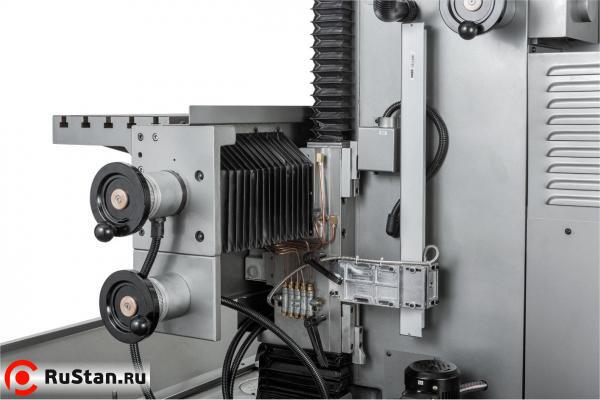

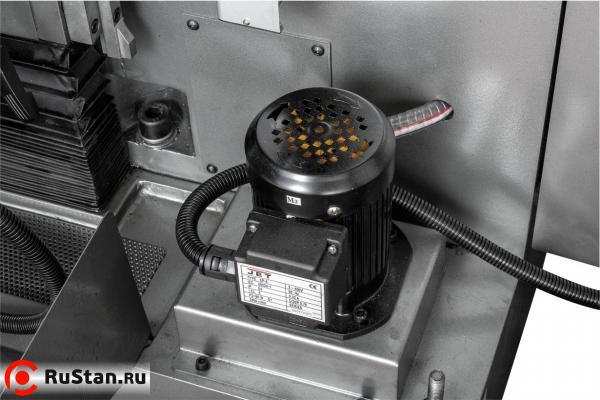

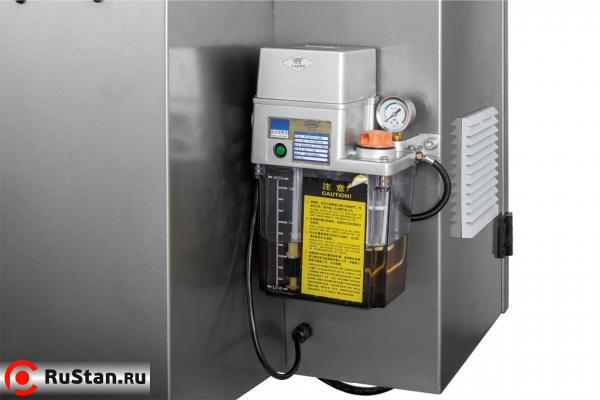

Для легкого и удобного ручного перемещения стола станок оснащен электронными маховиками по осям X и Y. Устройство цифровой индикации (УЦИ), установленное на JUTM-1632 Servo DRO, позволяет повысить точность работы и снизить возможность брака. Станок оборудован системой централизованной смазки, подачей СОЖ в зону обработки, светодиодной лампой освещения рабочей зоны и другими полезными опциями.
Технические характеристики |
|
|---|---|
| Характеристика | Значение |
| Напряжение, В | 400 |
| Размер горизонтального стола, мм | 800 х 400 |
| Размер вертикального стола, мм | 1020 х 225 |
| Ширина Т-образного паза горизонтального стола, мм | (6) 14 х 63 |
| Ширина Т-образного паза вертикального стола, мм | (3) 14 х 63 |
| Ход стола по оси X и Y, мм | 500 x 400 |
| Максимальная нагрузка на стол, кг | 200 |
| Ход стола по оси Z, мм | 400 |
| Частота вращения вертикального шпинделя, об/мин | 40-440 / 440-2000 |
| Конус шпинделя | ISO 40 |
| Автоматическая подача по оси Х, мм/мин | 10-1000 |
| Автоматическая подача по оси Y, мм/мин | 10-1000 |
| Автоматическая подача по оси Z, мм/мин | 10-1000 |
| Ускоренное перемещение стола, мм/мин | 1200 |
| Расстояние от вертикального шпинделя до стола, мм | 50-450 |
| Расстояние от вертикального шпинделя до колонны, мм | 180-580 |
| Расстояние от горизонтального шпинделя до стола, мм | 145-545 |
| Ход пиноли шпинделя, мм | 60 |
| Мощность двигателя, кВт | 3,7 |
| Крутящий момент серводвигателя по осям X,Y,Z, Нм | 7,7 / 7,7 / 10 |
| Страна производителя | Китай |
| Длина, мм | 1560 |
| Ширина, мм | 1780 |
| Высота, мм | 1930 |
| Масса JET JUTM-1632 Servo DRO , кг | 1650 |
| Длина в упаковке, см | 156 |
| Ширина в упаковке, см | 178 |
| Высота в упаковке, см | 193 |
| Масса в упаковке, кг | 1650 |

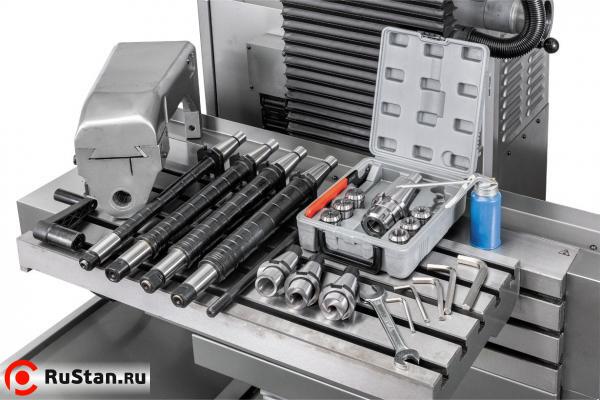

Комплектация
- Шомпол М16 – 1 шт.
- Оправка переходная ISO40/MT1 – 1 шт.
- Оправка переходная ISO40/MT2 – 1 шт.
- Оправка переходная ISO40/MT3 – 1 шт.
- Оправка ISO40 с набором цанг – 1 компл.
- Оправка горизонтального шпинделя Ф16мм без шпоночного паза – 1 шт.
- Оправка горизонтального шпинделя Ф22мм без шпоночного паза – 1 шт.
- Оправка горизонтального шпинделя Ф27мм без шпоночного паза – 1 шт.
- Оправка горизонтального шпинделя Ф32мм без шпоночного паза – 1 шт.
- Рожковый ключ 17-19 – 1 шт.
- Рожковый ключ 22-24 – 1 шт.
- Масленка Виброопоры – 1 компл.
- Инструкция по эксплуатации
