Листогибочный пресс с ЧПУ Metal Master HPN-31220V
| Модель: |  |
HPN-31220V |
| Производитель: |  |
Metal Master |
| Сертификат: |  |
Официальный дилер |
- Описание
-
Документы - Комментарии
- Отзывы
Гидравлический вертикально-гибочный пресс Metal Master серии HPN-V применяется для гибки металлических заготовок с усилием до 300 тонн.
Краткие характеристики гибочного пресса HPN-V
- ЧПУ - Next 1.0 (Step Automation SA10) с сенсорным экраном 10″ (2-D графика)
- Пульт управления на поворотном кронштейне
- Гидравлика Hoerbieger (Швейцария)
- Масляный насос шестеренный
- Усилие до 300 тонн
- Гидравлические цилиндры синхронизированные Y1-Y2
- Инструмент - матрица 4-сторонняя/пуансон (тип крепления AMADA Promecam)
- Электроавтоматика Siemens, Schneider, Omron
ЧПУ NexT 1.0. HPN-V оснащен контроллером Next 1.0 (Step Automation SA10), простейшим в использовании из имеющихся на рынке контроллеров, для выполнения простых задач. Имеет интуитивно понятный и яркий цветной сенсорный экран с высокой степенью интеграции функции. 2D-графический дисплей, онлайн-помощь, и многие другие автоматические функции, которые постоянно направляются оператору. Графическая библиотека инструментов и графическая визуализация детали позволяют избежать столкновения детали с инструментами. (Требуется следующее автономное программное обеспечение для графической визуализации и обнаружения конфликтов!)
Производственные отчеты. ЧПУ NexT будет вести отчет о производстве для каждого оператора, определяемого такими деталями такими, как длительность и количество циклов изгиба, выполняемых оператором. Таким образом, руководитель производства может контролировать уровень производительности прессового тормоза только одним взглядом!
Бомбирование. Прессы HPN-V могут быть оснащены ручной компенсацией прогиба стола обеспечивающей равномерность угла гиба по всей длине рабочего стола.

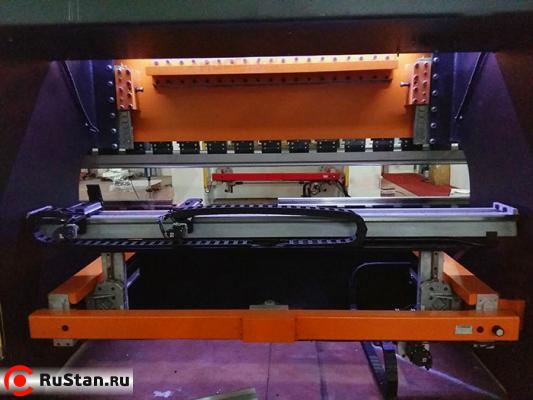

Задний упор. Одноосевой ( X ) задний упор, перемещающийся на ШВП обеспечивает точность позиционирования деталей.Задний упор имеет два пальцевых блока перемещающихся вдоль всей длины упора с ручной регулировкой по высоте.
Гидравлическая система. Современная гидравлическая система Hoerbieger с пропорциональными клапанами, цилиндры с хромированным покрытием, прецизионные поршни и высококачественные уплотнители обеспечивают долгосрочную работу прессов.
Безопасность. Функция авто стоп-старта останавливает все электродвигатели, при холостом режиме в течение заданного времени и запускается сразу после нажатия педали или кнопки пуска.Эта функция не только сокращает электропотребление и сохранить окружающую среду, но также предотвращает достижения гидравлического масла высоких температур.
On-line диагностика станка. Все ЧПУ NexT оснащены функцией удаленного диагностирования, благодаря которой инженеры в удаленном режиме могут провести диагностику.

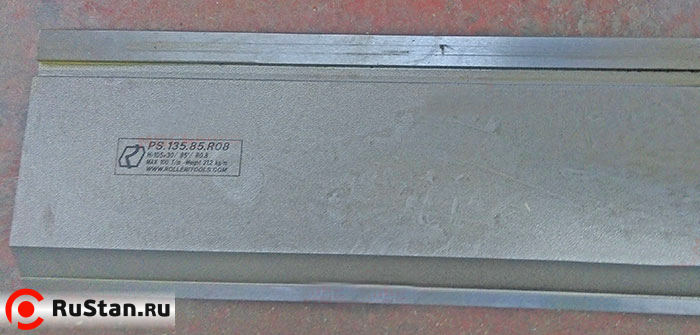

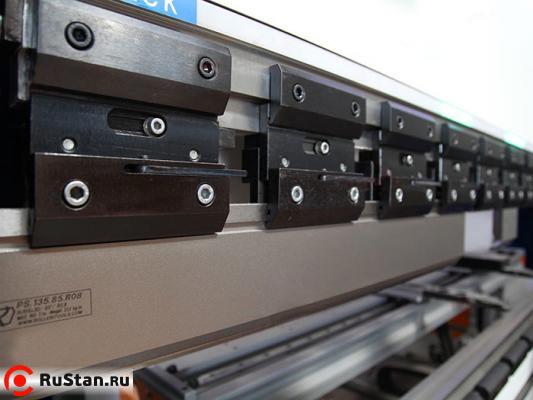

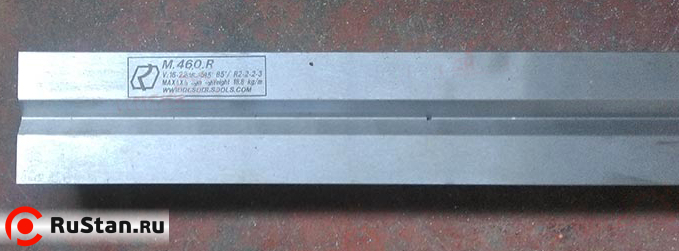

Гибочный инструмент. Листогибочный пресс HPN-V поставляется с полноразмерным, секционированным, закаленным и шлифованным высококачественным Пуансоном и 4х ручейковой матрицей. Зажимные приспособления HPN-V имеют крепление Amada Promecam и могут вместить большой выбор Пуансонов и матриц от различных производителей инструмента (для подбора инструмента необходимо предоставить чертежи изделий).
Конструкция станка. Глубина зева на данных машинах составляет — 500 мм, что выгодно отличает HPN-V от своих аналогов по классу и позволяет сгибать широкие заготовки на всю длину.
Особенности Metal Master HPN-31220V
- Оснащен контроллером Next 1.0 (Step Automation SA10), который имеет интуитивно понятный и простой интерфейс, что позволяет быстро настроить последовательность выполнения технологических операций;
- Имеет тщательно подобранные компоненты для стабильной и качественной работы. Установлена прочная стальная рама, которая обеспечивает жесткость пресса;
- Высокая скорость работы достигается за счёт надежной гидравлической системы Hoerbieger и прецизионной системы линейных направляющих. Синхронизированные гидравлические цилиндры Y1-Y2 гарантируют высокую точность угла гибки;
- Большой вырез в боковых стойках, высокий просвет и ход балки — это главные отличия прессов серии HPN-V. Также прессы серии HPN-V можно дополнить опциями, которые позволят увеличить скорость работы.
Технические характеристики Metal Master HPN-31220V |
|
|---|---|
| Характеристика | Значение |
| Рабочая длина (A), | 3100 мм |
| Усилие | 220 тонн |
| Ход траверсы (I) | 280 мм |
| Просвет (J) | 520 мм |
| Расстояние между стойками (B) | 2550 мм |
| Скорость свободного падения оси Y | 180 мм/с |
| Рабочая скорость оси Y | 10 мм/с |
| Обратная скорость оси Y | 160 мм/с |
| Ход оси X | 800 мм |
| Ход оси R | 250 мм |
| Скорость заднего упора | 500 мм/с |
| Мотор | 15 кВт |
| Объем масленого бака | 250 л. |
| Длина (L) | 3950 мм |
| Ширина станка (D) | 2300 мм |
| Высота (G) | 2900 |
| Ширина (E) | 1850 мм |
| Глубина зева (H) | 500 мм |
| Высота стола (F) | 930 мм |
| Ширина стола (K) | 90 мм |
| Вес HPN-31220V | 11250 кг |
Стандартная комплектация Metal Master HPN-31220V
- Жесткая стальная рама, разработанная на SolidWorks с анализом напряжений и деформаций, изготовленная на высокотехнологических машинах, с чувствительностью 0,01 мм
- Контроллер Next 1.0 (Step Automation SA10) с сенсорным экраном 10″
- Гидравлическая система Hoerbieger сохраняющая стабильное давление и поддерживающая равномерность изгиба
- Хромированные цилиндры с высокоточными поршнями
- Синхронизированные гидравлические цилиндры Y1-Y2
- 1 осевой задний упор (X) с ручной регулировкой пальцевых блоков по высоте
- Быстросъемный зажим пуансона Европейского или Американского типа
- Механический зажим матрицы Европейского ( или Американского) типа
- Стандартный пуансон и 4 канальная матрица на всю длину пресса
- Высокий рабочий ход и просвет
- Вылет в боковых стойках 500 мм
- Линейные направляющие с точностью позиционирования 0,01 мм
- Раздвижные передние опоры
Дополнительные опции
- Ось R для HPN-V
- Ось Х на сервоприводе для HPN-V
- Моторизированная система компенсации прогиба для HPN-V
- Стандартный набор инструмента (пуансон и матрица) для HPN-V
-
ЧПУ:
- Next 1.0+ (Step Automation SA10+)
- CYBELEC CYBTOUCH 12
- Next 2,0 (Step Automation SA15)
- DELEM DA-56 2D
- DELEM 58T 2D
