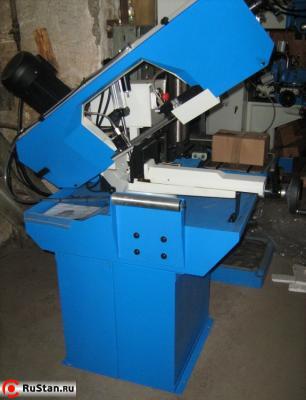

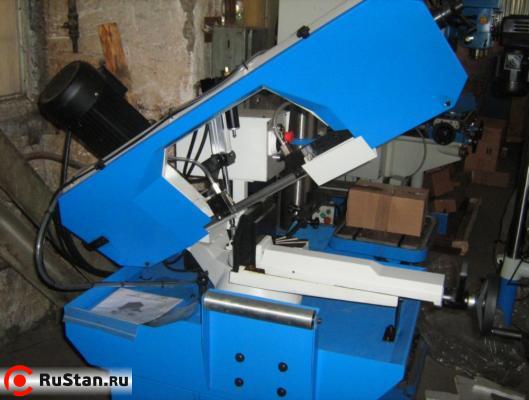

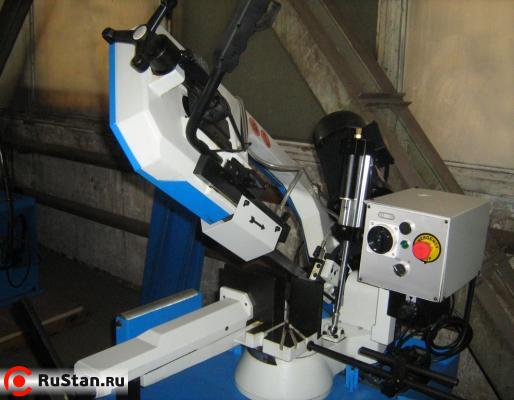

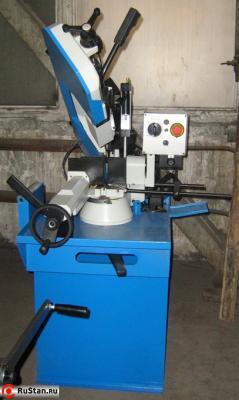

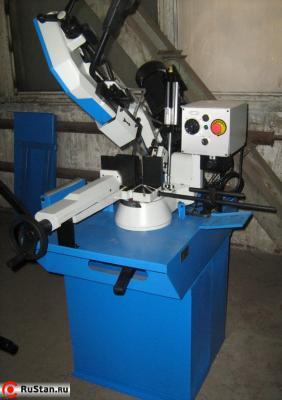

Ленточнопильный станок Metal Master PT 220 используется для резки цельного и профильного материала. Станок является маятниковым с закреплением пильной рамы на консоли. С помощью станка можно отрезать детали под углом от 60 до 90 градусов. Операция подачи и зажима деталей осуществляется вручную, включая подъем пильной рамы. Усилие при резки создается весом рамы для пилки. Регулировка усилия подачи выполняется системой гидрозагрузки станка, что также застопоривает раму в верхней точке.

Ленточный гравитационный станок применяют для штучного, опытного и мелкосерийного производства. Консоль выполнена из чугуна, что позволяет производить резку на большом разнообразии материалов.

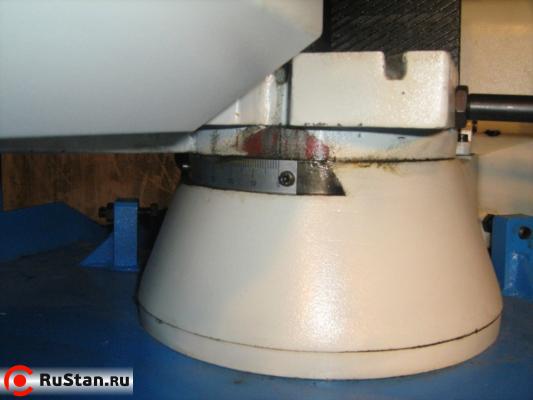

Пильная рама может поворачиваться вправо на 60 градусов для углового распила. Поворот пилы фиксируется рычагом на тумбе. Угол поворота пилы можно проследить по угломерной линейке. Тиски имеют пропилы напротив стандартных углов поворота.

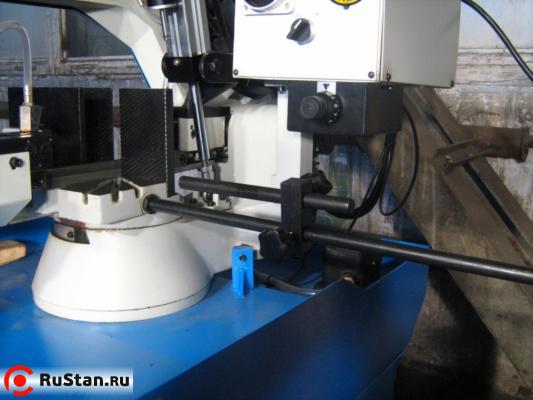

Движение тисков осуществляется по направляющей, что гарантирует точность и фиксацию заготовки. Тиски имеют механизм быстрого зажима. Тиски соединены с механическим упором, что облегчает резку заготовки на заданную величину.

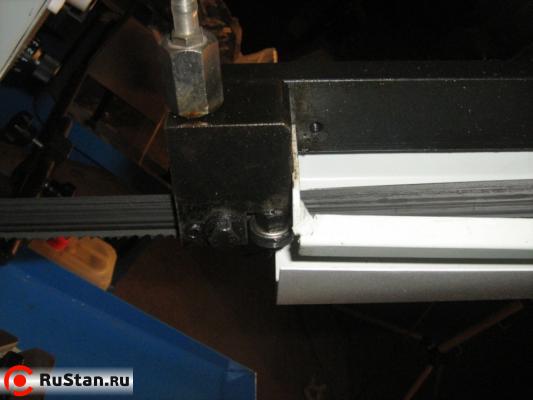

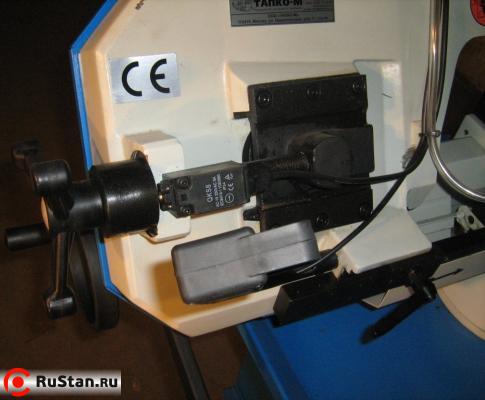

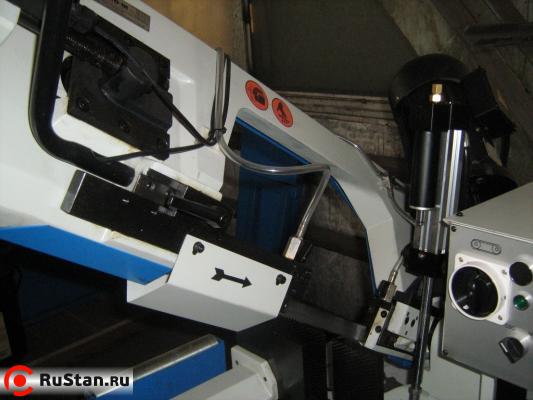

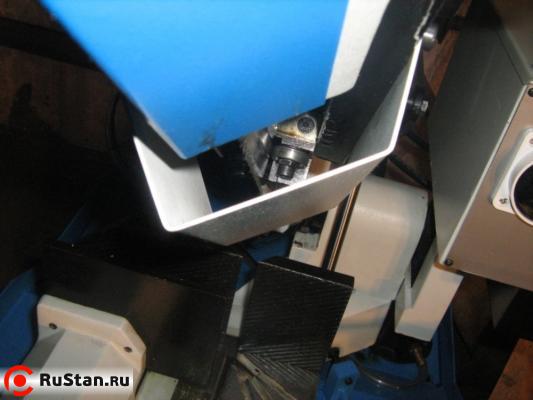

Станок ленточнопильный имеет систему механического натяжения полотна, соединенную с контроллером разрыва. Полотно протягивается в направляющих из твердых сплавов, повышающих точность резки. Вылет направляющей регулируется и фиксирует положение пильного полотна по размеру заготовки.

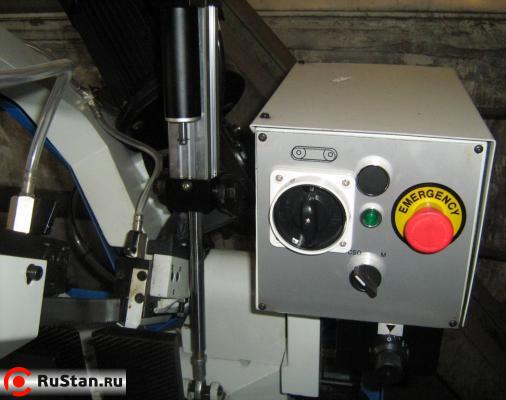

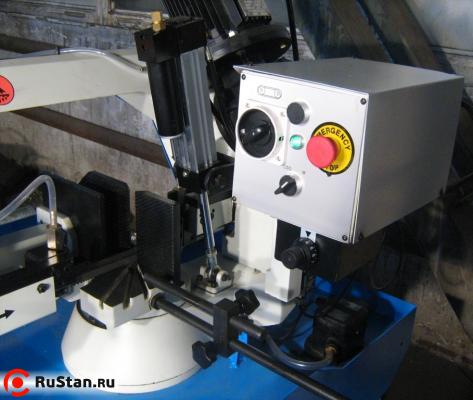

Пильная рама поднимается вручную. Ленточнопильный станок имеет регулируемый компенсатор на пружине для подъема пильной рамы. Пильная рама опускается под собственным весом. Регулирование скорости подачи осуществляется гидравлическим цилиндром с перепускным клапаном, который управляется с панели. Станок может функционировать в ручном режиме, когда движение пильного полотна и подача управляются ручкой пильной рамы или в режиме включения с пульта. Подача пилы при этом с заданной скоростью выполняется под собственным весом. По окончании работы пила автоматически останавливается.


Технические характеристики Metal Master PT 220

Характеристика Значение
Параметр 90° +45° +60°
макс диаметр заготовки круглого сечения, мм 220 160 110
макс заготовка квадратного сечения, мм 250x155 160x110 80x95
двигатель 400V, 1,05 kW
скорость движения пилы, м/мин 40; 80
габариты станка (ДхШхВ), мм 1350x660x1450
Масса PT 220 станка, кг 254
Размеры полотна, мм 27x0,9x2450
