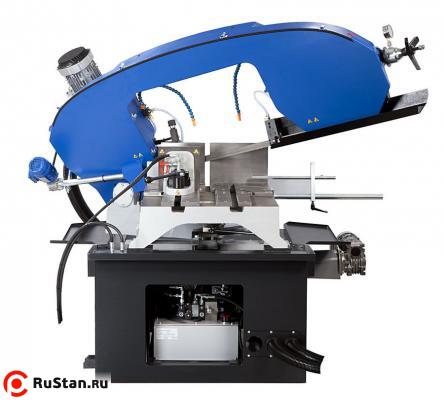

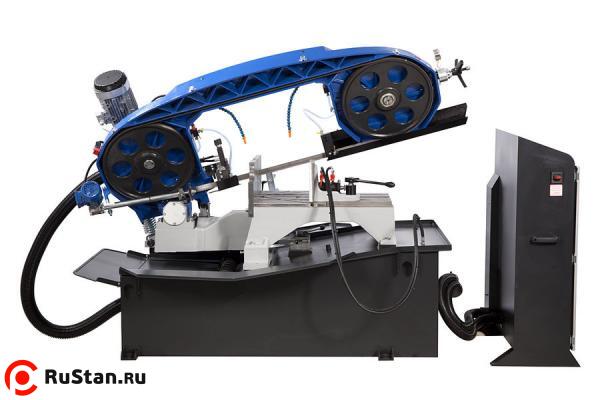

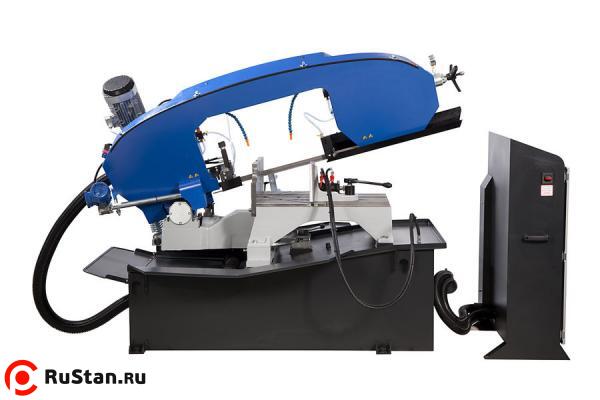

Ленточнопильный станок Pilous ARG 400 PLUS S.A.F.

Ленточнопильный станок Pilous ARG 400 plus SAF предназначены для резания тонкостенных профилей и полнотелого проката из стали, в том числе легированной.

Станок ARG 400 plus SAF с конструкцией повышенной жесткости. Литая крупногабаритная пильная рама уникально большого размера. Такая конфигурация позволила добиться выдающейся точности пиления и увеличить срок службы станка. Мощный во всех отношениях станок, в первую очередь предназначен для промышленной резки материалов со сплошным сечением даже при самых неблагоприятных для данного вида обработки условиях.

Благодаря возможности поворота рамы на 60⁰ вправо и 45⁰ влево, станок находит применение в большинстве типах производств. Ленточное полотно размерами 34х1.1 позволяет проводить точных распил заготовок со сплошным сечением больших размеров. Данное полотно представлено на рынке широкой номенклатурой и позволяет обрабатывать огромный спектр материалов, включая нержавеющие и инструментальные стали. Станок оборудован высокопроизводительным гидроагрегатом.

Полный цикл пиления запускается при нажатии одной кнопки – происходит зажим материала, включение вращения пилы и подачи СОЖ, распила, выключения пилы и СОЖ, подъем рамы в исходное настраиваемое положение и разжим тисков. Все это, при наличии управляемой гидравлической подачи, позволяет получить максимальную производительность, особенно при пилении больших серий и пилении труднообрабатываемых материалов сплошного сечения. При переключении в ручной режим, можно управлять всеми функциями станка по отдельности. Благодаря наличию гидростанции, тиски могут регулироваться по усилию прижима. Высокие показатели производительности достигаются также вследствие использования частотного регулирования приводом вращения пилы, что позволяет плавно регулировать скорость резания от 15 до 90 м/мин, что также многократно увеличивает точность реза и стойкость ленточной пилы.

Особенности

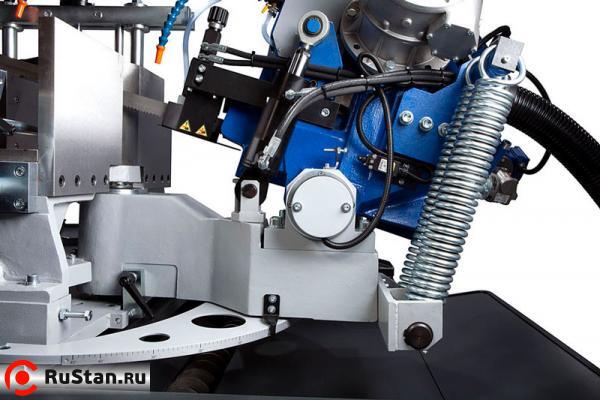

• Для обеспечения максимальной жесткости станка и точности работы, поворотная рама установлена на поворотном столе в массивных подшипниковых опорах с радиально-упорными роликовыми подшипниками, с точной заводской регулировкой преднатяга.
• Массивное основание и чрезвычайно жесткие тиски, изготовленные из серого чугуна, имеют большую загрузочную поверхность. В тумбе станка предусмотрен контейнер для сбора стружки или, опционально, конвейер.
• Поворот пильной рамы осуществляется вместе с поворотным основанием, что исключает возможность пропила поверхности стола, для облегчения усилия поворота, конструкция смонтирована на упорном подшипнике;

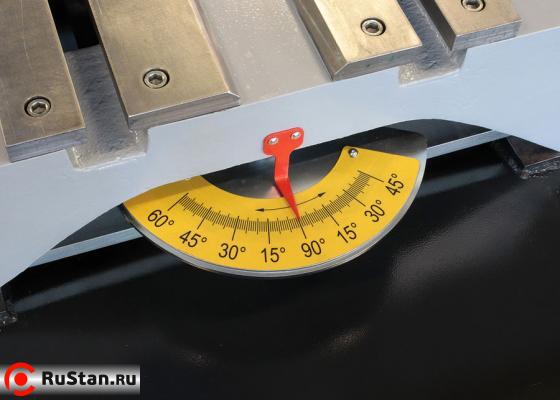

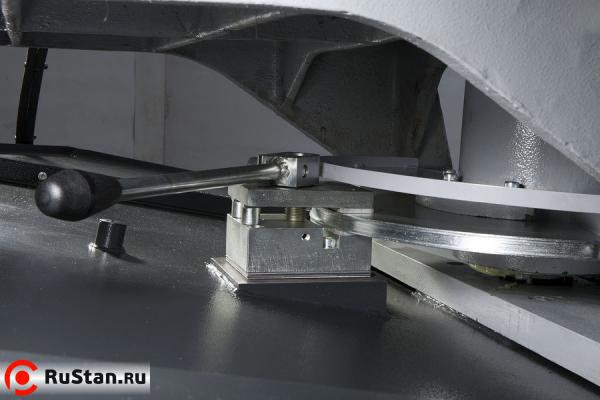

• Быстрозажимной механизм и плавная регулировка угла реза по шкале, или, в качестве опции, цифровой дисплей индикации угла поворота;
• Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
• Надежная конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы.
• Бесшумный привод с необслуживаемым червячным мотором-редуктором;
• Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;
• Контроль натяжения ленточного полотна и аварийное выключение станка в случае разрыва полотна;

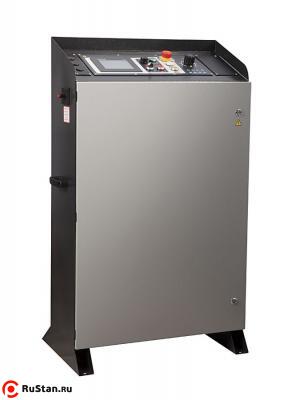

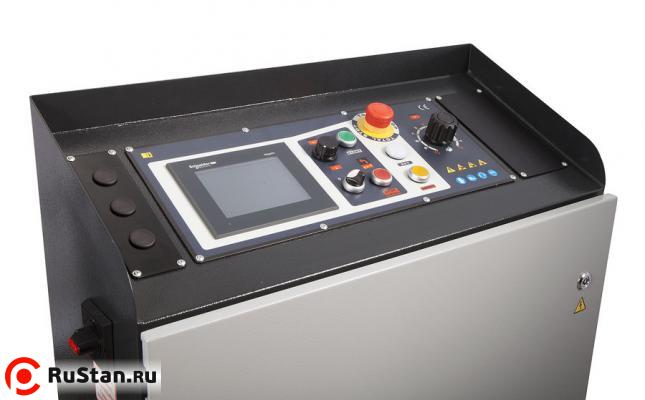

• Станок прост в использовании благодаря эргономическому размещению на тумбе элементов управления (электрических и гидравлических);

Опции

Частотный преобразователь

Возможность регулировать скорость вращения пилы в диапазоне от 15 до 90 м/мин, назначая оптимальный режим для каждого материала.

Прижим гидравлический

Используется для зажима пакета заготовок. Обеспечивает фиксацию заготовок сверху. Гидравлический прижим автоматически срабатывает синхронно с основными тисками.

Лампа галогенная​

Обеспечивает качественное освещение зоны реза станка. Необходимо в условиях затемненных производственных помещений.

Смазка масляным туманом

Распыление масляного тумана на режущую кромку пилы. Заменяет традиционное охлаждение СОЖ, особенно при резке заготовок профильного сечения, когда происходит большая утечка СОЖ вне станка. Возможно использование органических масел.

Лазерный указатель​

Проецирует линию реза на заготовку. Снижает время установки и упрощает позиционирование заготовки в станке.

Упор для заготовок DR 380,400,500

Упор со шкалой для выставления размера отрезаемых заготовок длиной до 500 мм.

Щетка для снятия стружки​

Стальная щетка с независимым приводом. Удаляет стружку с пилы в процессе работы станка.

Индикация угла поворота LG 380/400/500

Цифровое сканирование установленного угла резания обеспечивает быструю и точную настройку необходимого угла. Значение отображается с точностью до 0,1 градуса на центральном сенсорном экране. Данная опция рекомендуется при частой резке заготовок под углами.

AG​ Регулятор усилия резания

Одностороннее гидравлически управляемое регулирование усилия подачи пилы в зависимости от обрабатываемости материала в процессе пиления. Снижает время распила и увеличивает срок службы инструмента.

Гидравлическое натяжение ленты с индикацией давления HD

Обеспечивает удобное натяжение ленточного полотна ручным гидронасосом до требуемого значения в соответствии с манометром и его показаниями во время использования станка. Оптимальное натяжение ленточного полотна необходимо для увеличения срока службы полотна и точность резания.

Конвейер для стружки

Удаляет стружку со станка в контейнер в процессе работы. Снижает временные затраты на очистку станка, особенно при серийной резке сплошных материалов, когда образуется большое количество стружки.

Индикатор натяжения пилы

Позволяет оптимально натягивать ленточную пилу и контролировать натяжение в процессе работы. Правильное натяжение многократно увеличивает срок службы инструмента и точность обработки.

Пистолет высокого давления

Предназначен для очистки рабочего пространства станка.

Контейнер для сбора стружки

Для более удобного перемещения и выгрузки стружки контейнер оснащен колесиками и переворотным механизмом.

Магнитный сепаратор с контейнером

Контейнер из нержавеющей стали и сепаратором стружки представляет собой оцинкованный, мелко перфорированный контейнер для эффективного сбора стружки.Легко снимается при заполнении и легко моется.

Магнитный сепаратор с контейнером

Контейнер из нержавеющей стали и сепаратором стружки представляет собой оцинкованный, мелко перфорированный контейнер для эффективного сбора стружки.Легко снимается при заполнении и легко моется.

Ленточные пилы

Высококачественная пила – это второй важный фактор (после ленточнопильного станка) влияющий на производительность, точность и стабильность работы. Выбрав необходимое полотно из линейки пил WIKUSили PILOUS, Вы, тем самым, обеспечиваете себе гарантированно качественный инструмент от ведущих немецких производителей ленточных пил.

На ARG 400 plus SAF устанавливается полотно с размерами 4300 х 34 х 1.1 мм.

Данное полотно представлено широкой номенклатурой моделей пил, для конкретных производственных задач. Типовые шаги зубьев представлены ниже (количество зубьев на дюйм).
