Станки TBH-180x300V позволяют делать распилы заготовок диаметром до 180 мм с ручным возвратом пильной рамы в первоначальное положение. Станки оборудованы дросселируемыми гидравлическими цилиндрами подач, которые позволяют автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Станок TBH-180x300V имеет поворот губок тисков. Регулировка скорости – шкив. Скорость пилы – 34, 41, 59, 98 м/мин.

Преимущества резки на ленточнопильном станке перед дисковыми отрезными станками

  • Высокая точность резки: 0,1 - 1,5 мм, отклонение от вертикали до 0,05 мм.
  • Высокое качество поверхности реза.
  • Малая ширина пропила (до 1,5 мм) экономит расход металла.
  • Возможность резки пакетов заготовок.
  • Низкая стоимость при сохранении высокого качества реза, недорогое обслуживание и эксплуатация.
  • Чаще всего на ручных станках возможна резка заготовок под углом, углы резки регулируются до шестидесяти градусов.

Область применения

Станки применяются на небольших производствах в штучном и мелкосерийном производстве, предназначены для распила инструментальных и нержавеющих сталей, цветных и легких металлов, как профилей, так и сплошных заготовок.

Заготовительные цеха в машиностроительной отрасли
Заготовительные цеха в машиностроительной отрасли
Заготовительные цеха на листообрабатывающих предприятиях
Заготовительные цеха на листообрабатывающих предприятиях
Металлобазы
Металлобазы

Получаемые изделия

Схема обработки

Конструктивные особенности

Консольный тип конструкции - рама закреплена в одной точке

Подъем и опускание пильной рамы осуществляется в ручную оператором станка, для регулировки скорости опускания на раме установлен гидродемпфер. Регулировка скорости вращения – 3-х ступенчатый редуктор.

Механический упор для отмера заготовок с метрической линейкой
Поворотная пильная рама до 45° позволяет осуществлять распил заготовок под углом без перемещения заготовки
Система подачи СОЖ в зону резания

В ручных станках опускание пильной рамы и резка происходит посредством собственного веса. Для регулировки скорости подачи пильной рамы применяется гидроцилиндр с дроссельным (перепускным) клапаном. Такая система называется еще гидроразгрузкой, она же обеспечивает подъем и стопорение рамы в верхней точке.

Оператор станка самостоятельно устанавливает, отмеряет и фиксирует заготовку при помощи тисков с ручным зажимом; пильная рама опускается под собственным весом, скорость опускания регулируется вручную или с выносного пульта управления.


Технические характеристики TBH-180x300V

Характеристика Значение
Тип ручной
Подача пильной рамы собственный вес с гидрорегулировкой
Зажим заготовки ручной
Распил 90°/ 45°
Круглый профиль, мм 180 / 100
Квадратный профиль, мм 180 / 110
Прямоугольный профиль, мм 300 х 180 / 170 х 110
Размер полотна, мм 20 х 0,9 х 2360
Скорость полотна, м/мин 34, 41, 59, 98
Тип изменения скорости ленточного полотна Шкив
Мощность электродвигателя, кВт 0,75
Габариты станка, мм 1100 х 550 х 1300
Габаритные размеры в упаковке:
ДхШхВ, мм 1080x460x1260
Вес TBH-180x300V (нетто / брутто), кг 145 / 175

Стандартная комплектация

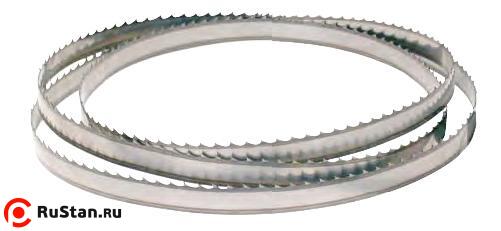

  • Полотно ленточной пилы М42 – 1 шт.

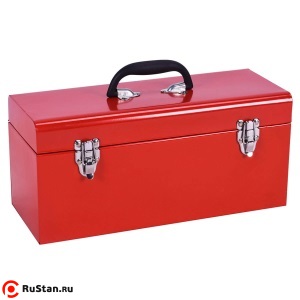

  • Инструмент для обслуживания станка

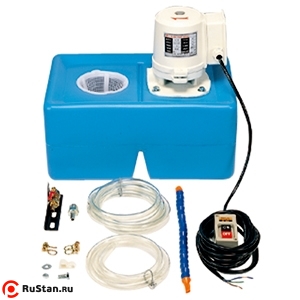

  • Система подачи СОЖ
  • Магнитный выключатель
  • Механический упор с линейкой для отмера заготовок

Дополнительная комплектация

  • Устройство для пакетной резки заготовок
