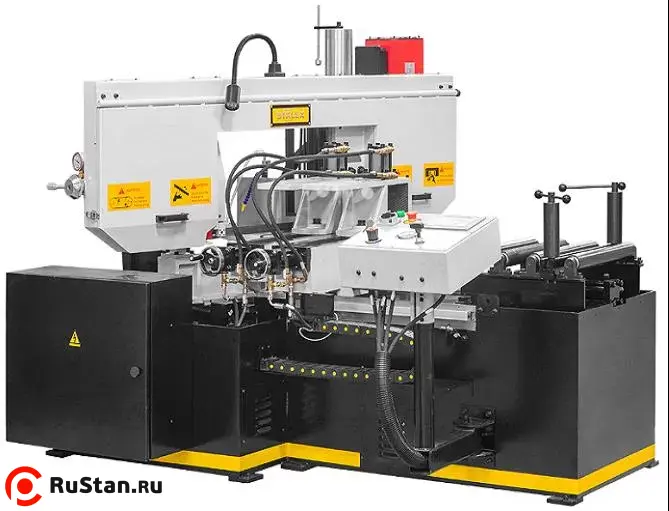

Автоматический ленточнопильный станок Stalex BS-350GA

Техническое описание станка

Модель Stalex BS-350GA является автоматическим ленточнопильным станком колонного типа. Автоматический ленточнопильный станок предназначен для пиления труб и сплошных заготовок максимальным диаметром круга 350 мм и прямоугольной заготовки 500x350 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.

Ленточнопильный станок имеет 2 вертикальные стойки (колонны): основная колонна большего диаметра, по которой вертикально перемещается горизонтальная пильная рама, и направляющая колонна, задающая окончательное жёсткое направление рамы при работе и на холостом ходу. Пильная рама представляет собой стальную сварную конструкцию.

На автоматических станках возможна работа как в ручном режиме (каждая операция выполняется вручную посредством нажатия соответствующей кнопки), так и в автоматическом режиме, когда станок выполняет весь цикл резания: зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков. В автоматическом режиме оператору необходимо лишь обеспечить подачу заготовок и нажать кнопку «Пуск».

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тиски имеют механический ход. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.

Основные элементы и особенности

• Угол пиления заготовок: 90°, 15°, 30°, 45° (с шагом 1°)
• Поворот рамы происходит автоматически от ЧПУ станка и выводится на дисплей
• Опускание и подъем рамы осуществляется за счет гидравлики автоматически
• Длина подачи заготовки контролируется автоматически c ЧПУ (CNC), движение происходит по линейным направляющим
• ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве
• Сенсорный дисплей управления
• Станок оснащён серводвигателем для плавной регулировки скорости вращения полотна 0-60 м/мин
• Предохранительный концевик на кожухе маховика и концевик за маховиком натяжения полотна для контроля/отключения станка при обрыве полотна
• Точная регулировка полотна с безлюфтовым вращением за счет конических подшипников и твердосплавных пластин
• Термозащита электродвигателя
• Система смазки и охлаждения полотна (СОЖ)
• Гидравлические тиски с возможностью быстрого зажима заготовок
• Максимальный единичный ход подающих гидравлических тисков – 500 мм
• Механическое натяжение полотна
• Шнековый конвейер для сбора стружки с автоматическим приводом
• Подсветка зоны резания
• Гидравлическая система регулирования усилия резания
• Автоматический подъём рамы при завершении резки
• Прижимы для пакетной резки – на стационарные и подающие тиски
• Индикатор натяжения полотна

	Угол пиления заготовок 90°; 15°; 30°; 45°. Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.

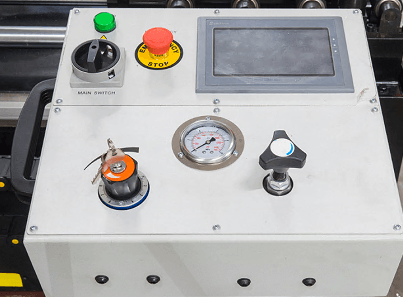

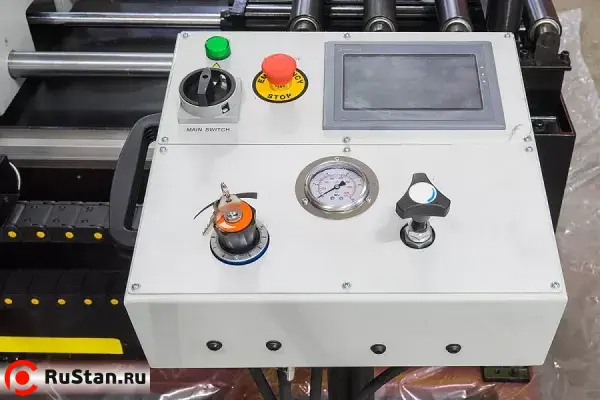

	Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления.

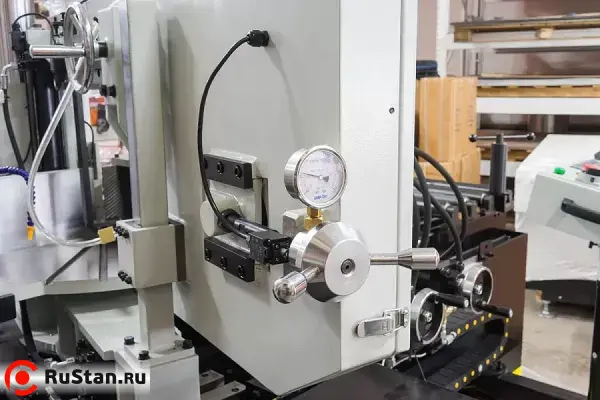

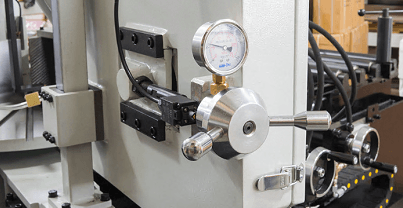

	Механическое натяжение полотна. Датчик контроля (на обрыв полотна). Концевика на натяжение полотна – нет.

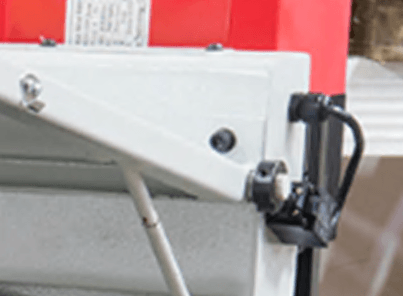

	Предохранительные концевики на кожухе маховика.

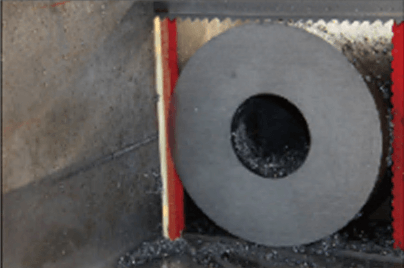

	Тиски гидравлические с возможностью быстрого зажима заготовок

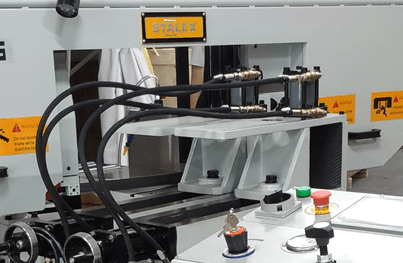

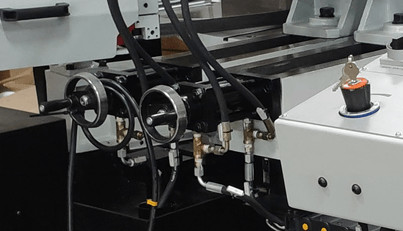

	Прижимы для пакетной резки – на стационарные и подающие тиски

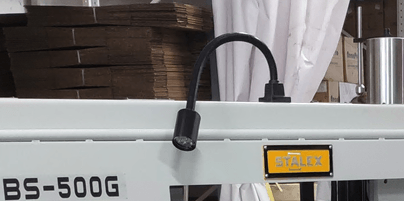

	Лампа дополнительного освещения

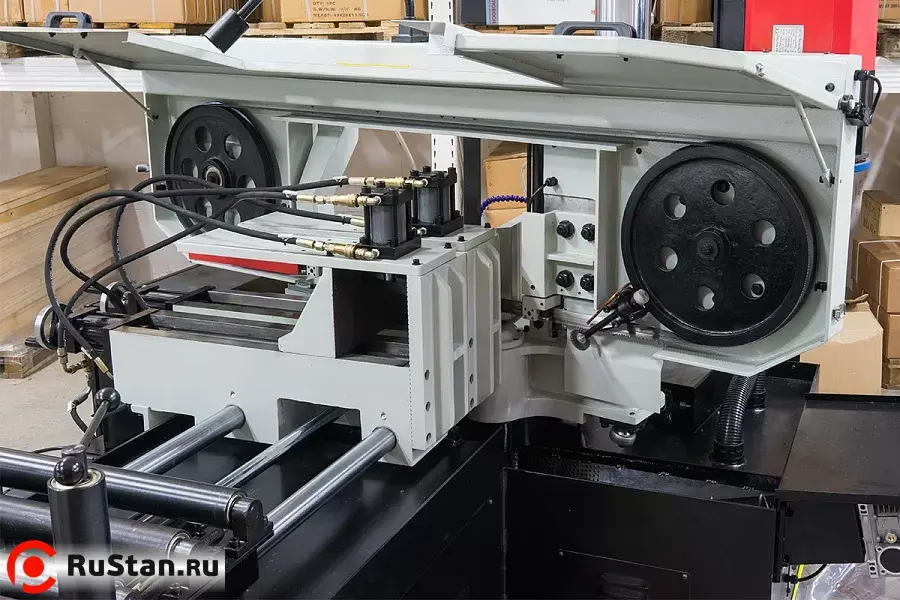

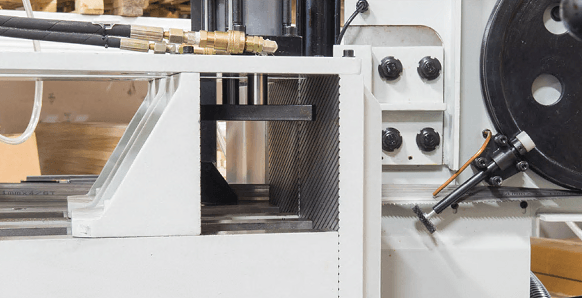

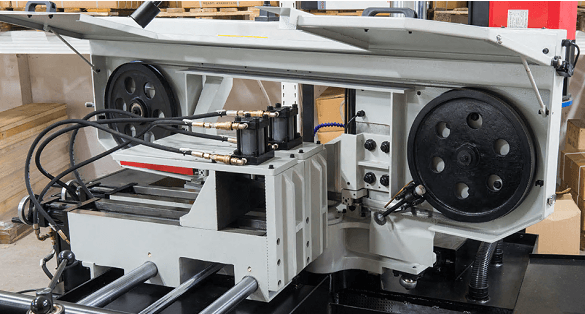

	Сторона подвода заготовки в зону резания и поднятый кожух рамы станка.

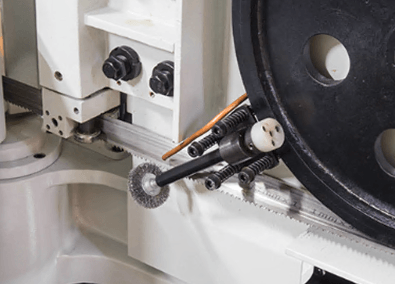

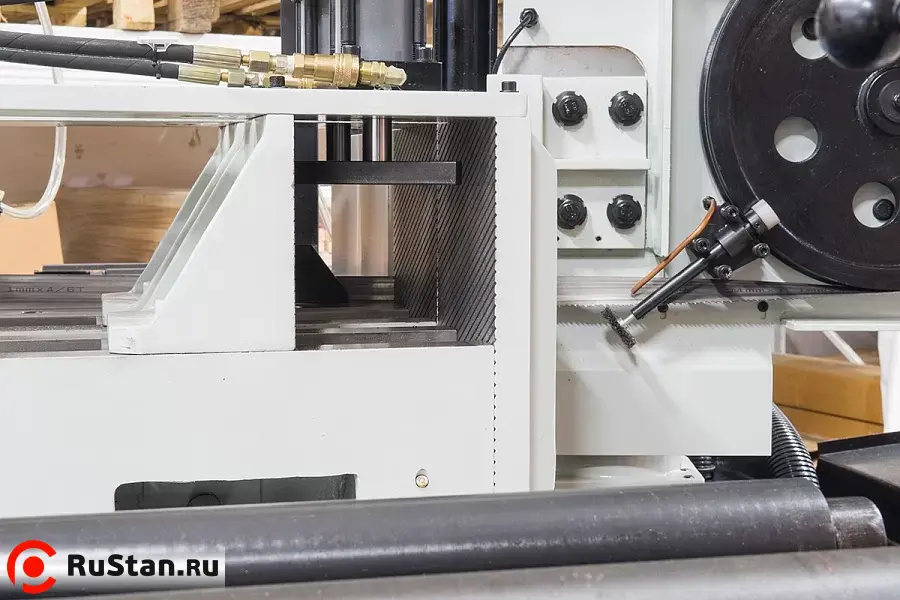

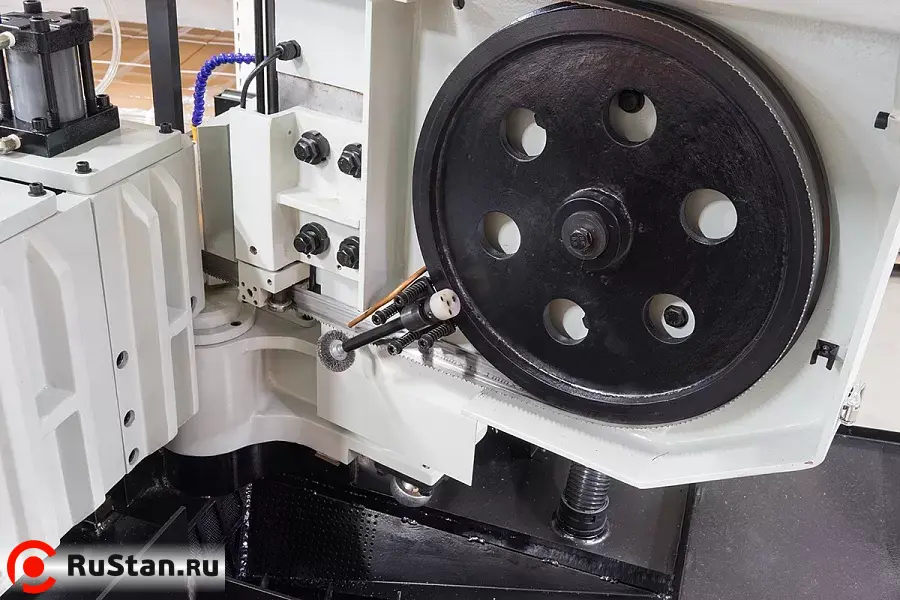

	Механическая дисковая щётка для очистки полотна от стружки (с приводом от движения шкива станка).

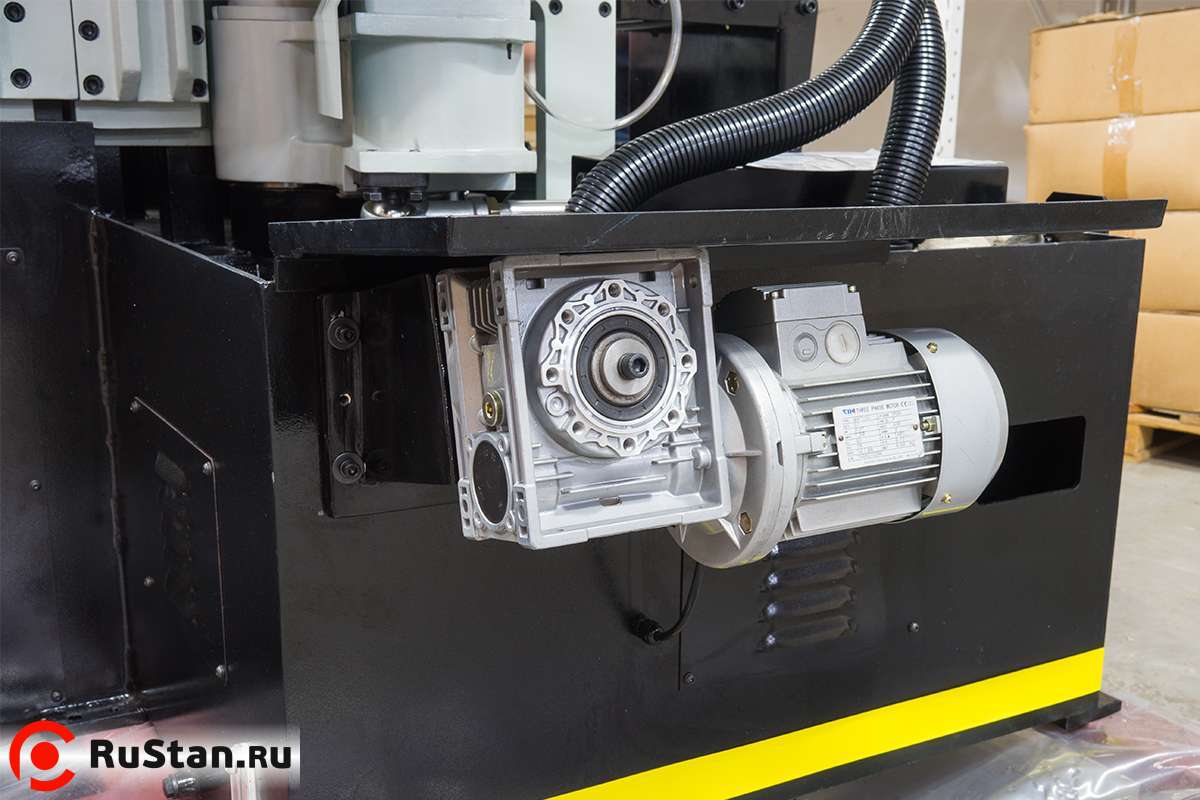

	Автоматический шнековый конвейер для сбора стружки.
	Поворотный механизм: 90°; 15°; 30°; 45° на угол кратный 1° поворот рамы происходит от ЧПУ станка.

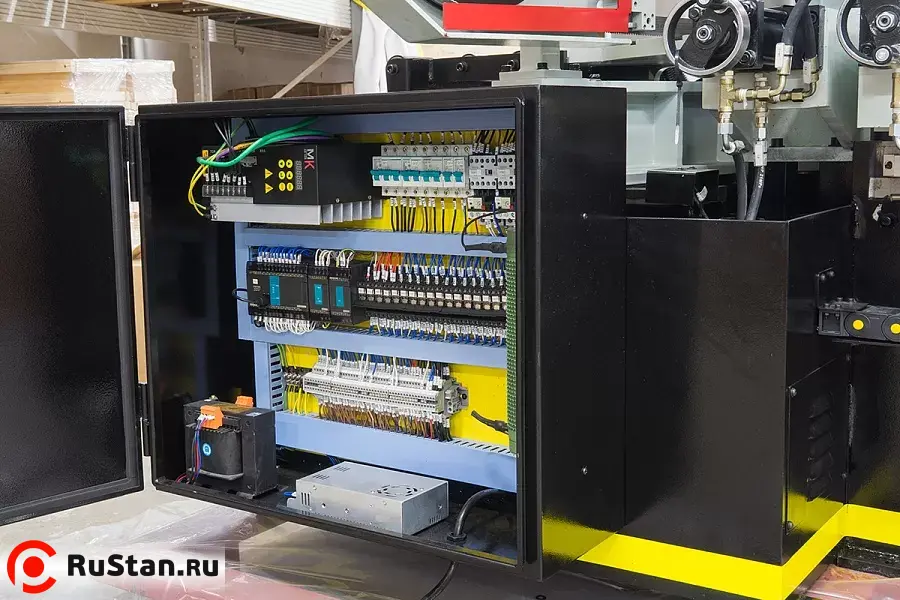

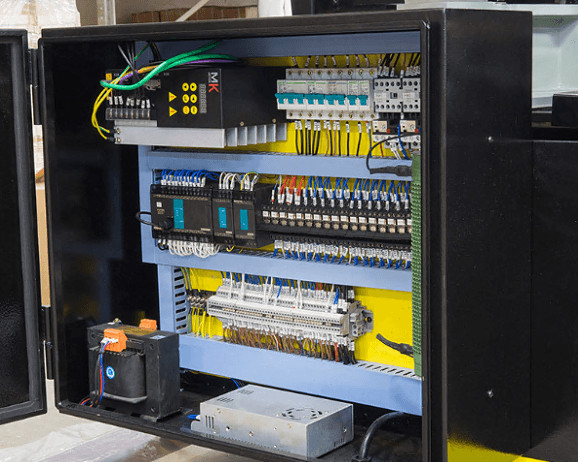

	Электрошкаф.

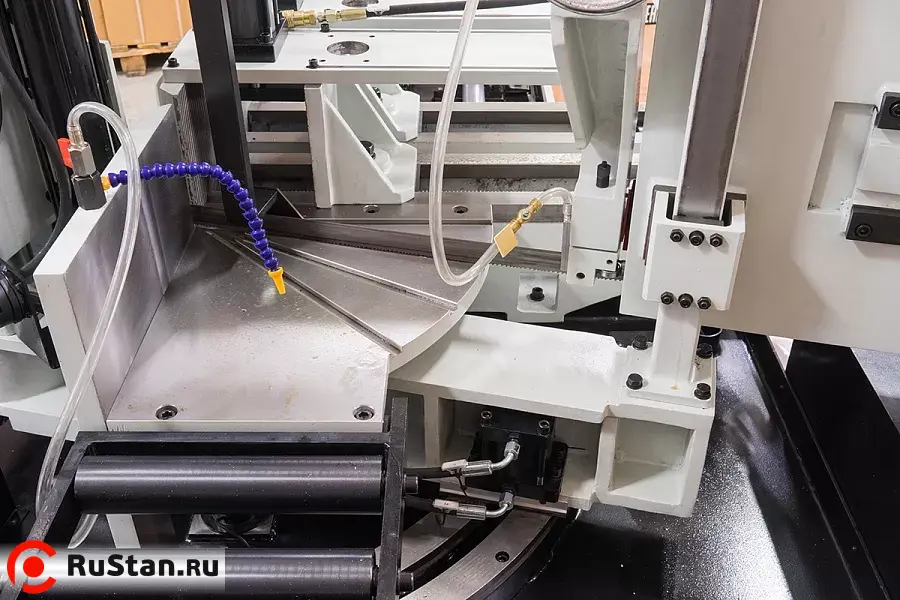

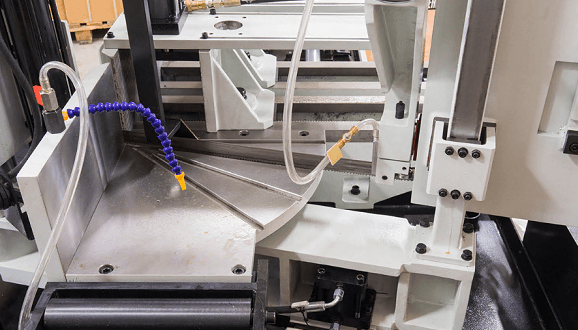

	Основание тисков в зоне резания.

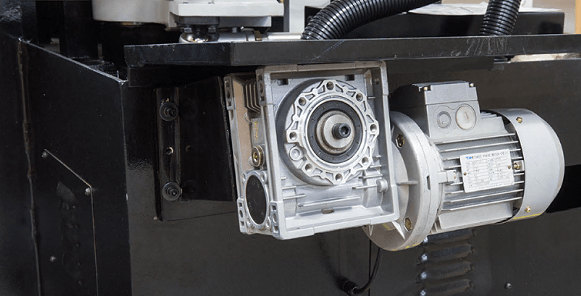

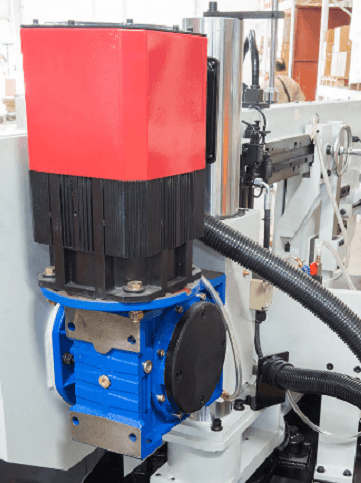

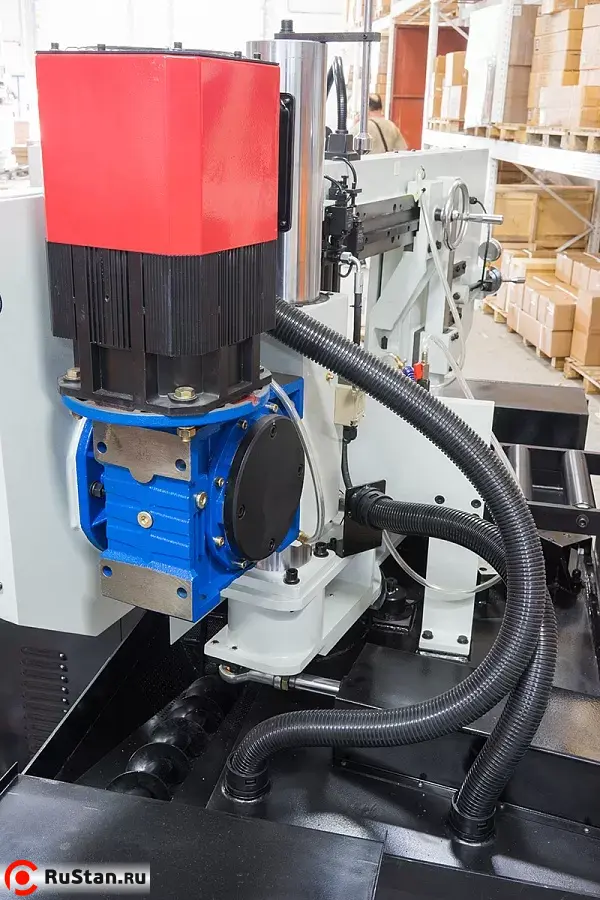

	Зубчатый привод.

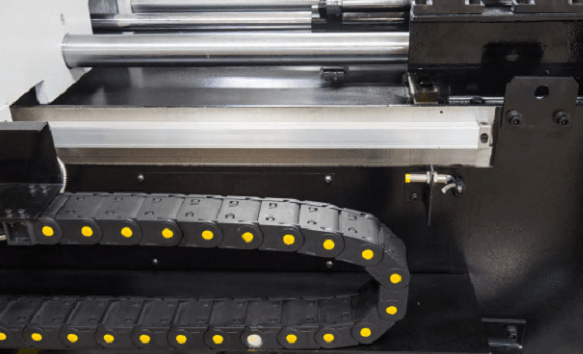

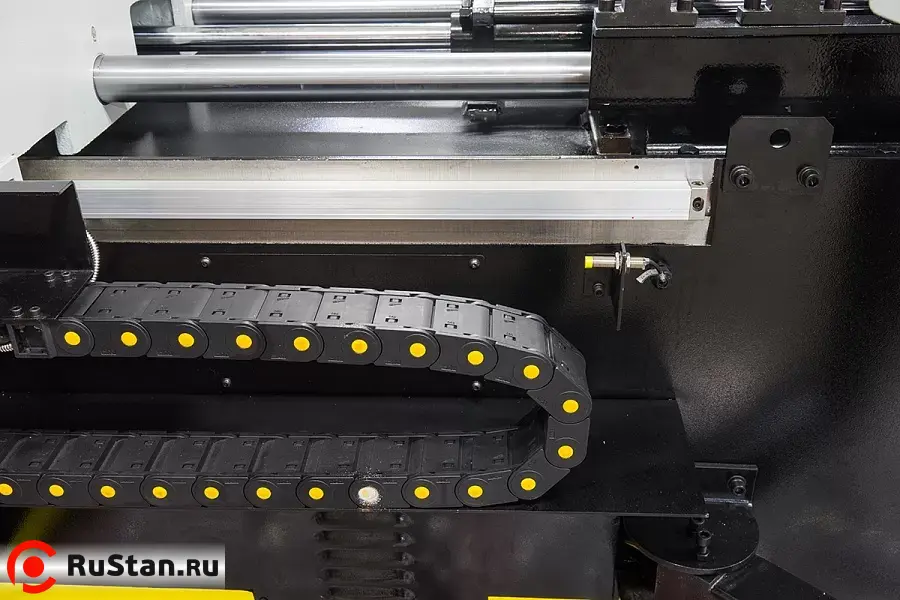

	Механизмы движения для тисков подачи заготовки.

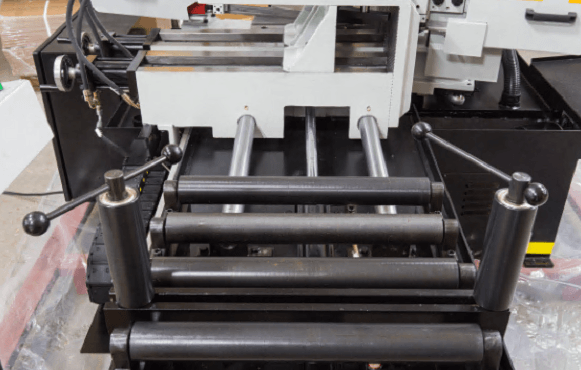

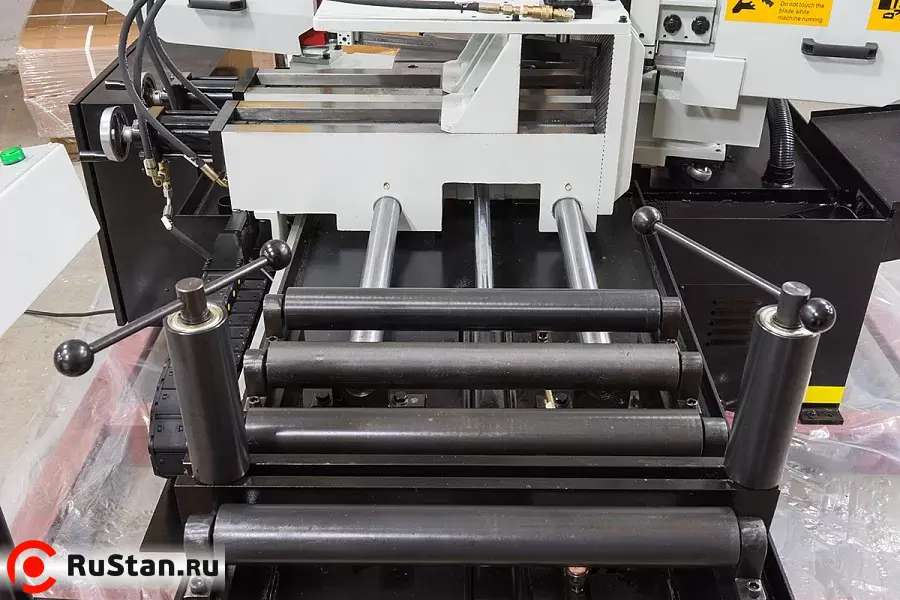

	Стол подачи заготовки.

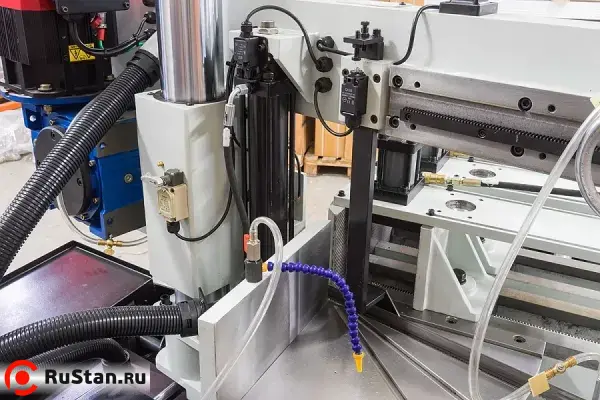

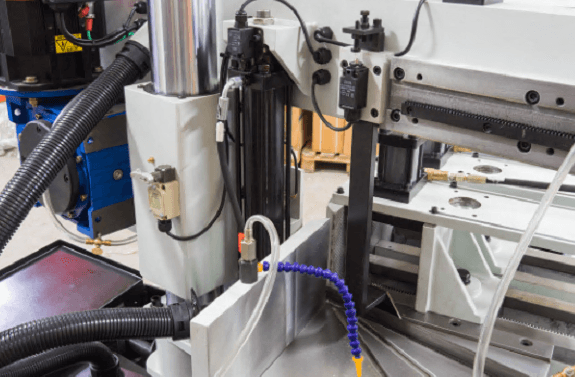

	Датчики на подъём и опускание рамы.
