Гидравлический ленточнопильный станок Stalex BS-460G-JC

Модель Stalex BS-460G-JC – это обновлённая модель, с новым дизайном, выносным пультом управления и новой системой ввода данных. Станок является гидравлическим ленточнопильным станком, модель на базе популярного полуавтоматического консольного станка Stalex BS-460G.

• компактные и гибкие сенсорные клавиши
• новый дизайн
• консольная выносная панель
• скорость двигателя – 40/80 м/мин
• мощность двигателя - 1,5/2,2 кВт
• размер полотна – 27х0,9 длина 3960 мм

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск»
Гидравлические тиски раздвигаются на 460 мм, что позволяет пилить прямоугольною заготовку с размерами, превышающими рабочий просвет подъема пильной рамы.

Основные элементы

- Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Станок управляется трёхфазным двигателем, с термозашитой электродвигателя.
- Предохранительный концевик на кожухе маховика и концевик (под трёх-лучевым маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Станок имеет червячную передачу редуктора
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна

Процесс пиления:
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания

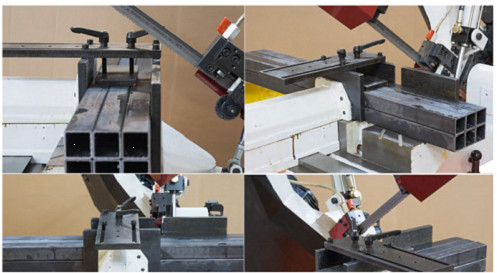

					Дополнительный прижим для пакетной резки для BS-460G Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.
					Прорези в основании тисков для наглядной установки рамы на угол для удобной установки рамы на -45°; -30°; 0°; +30°; +45°; +60°.

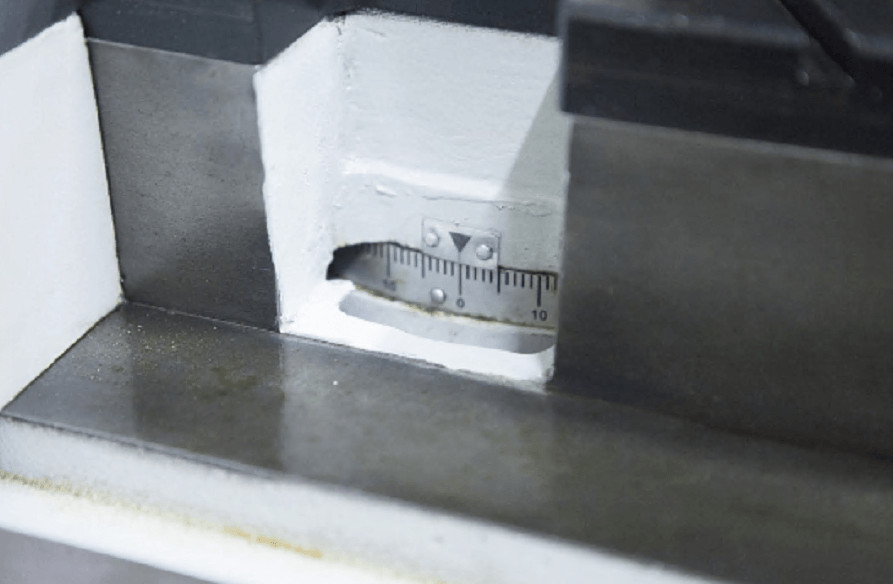

					В середине основания тисков находится указатель и градусная линейка для установки необходимого положения рамы. Для поворота рамы на любой угол от -45° 0° до +60°.

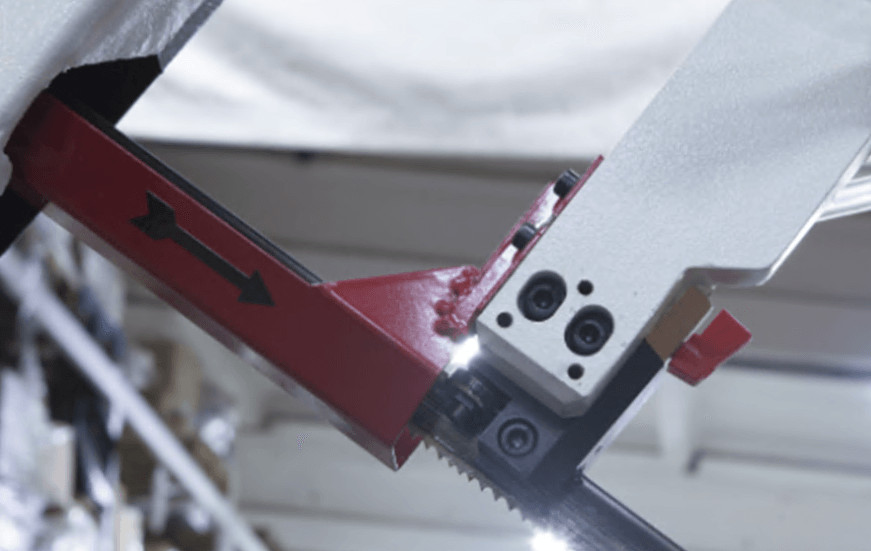

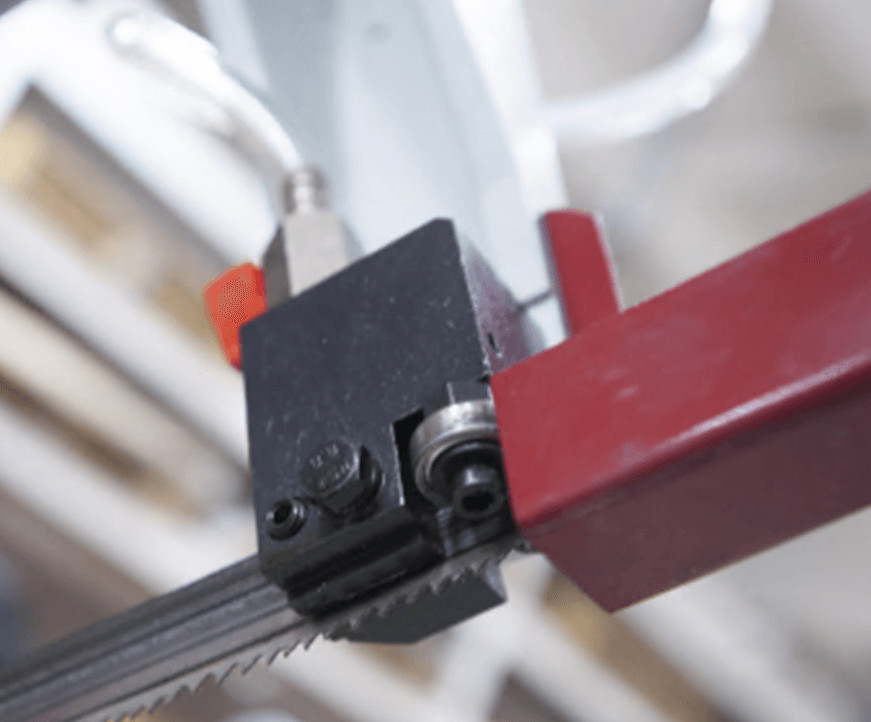

					Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора.
					Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора.

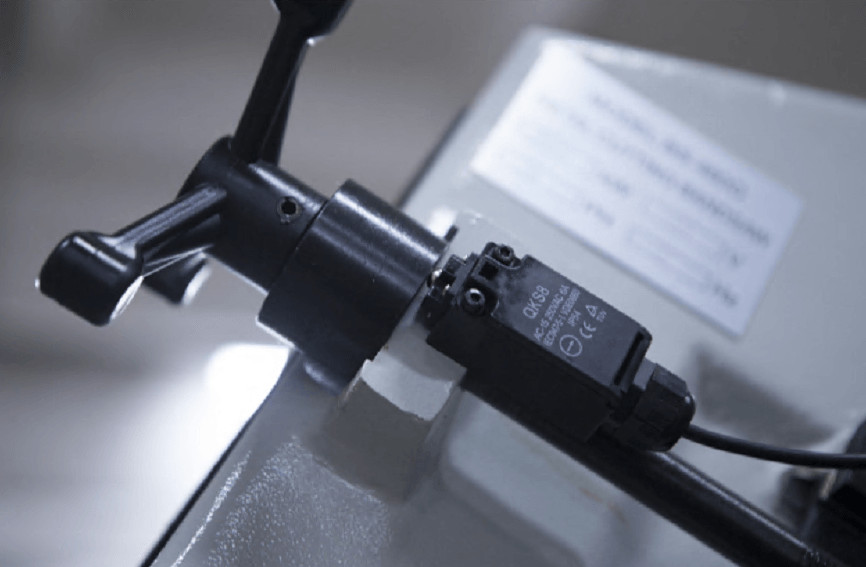

					Механическое натяжение полотна + датчик контроля (на обрыв полотна). Концевика на натяжения полотна – нет.

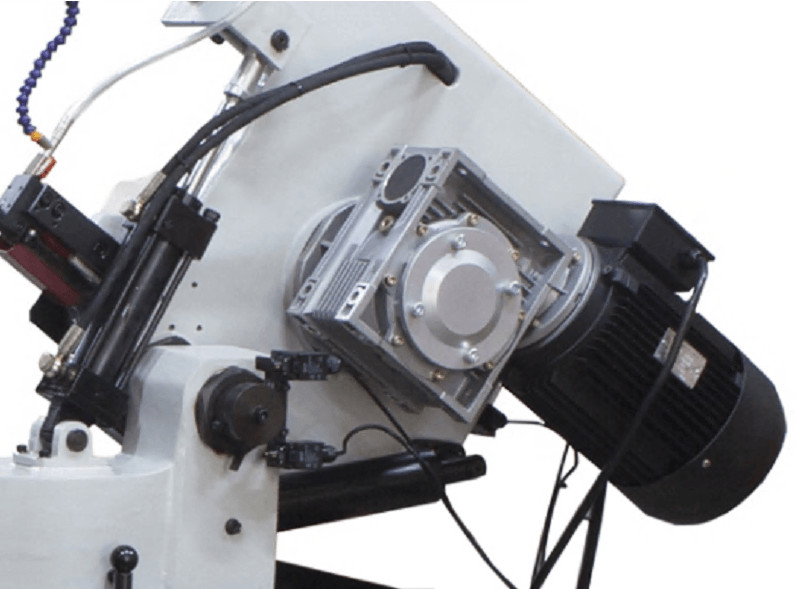

					Зубчатый привод

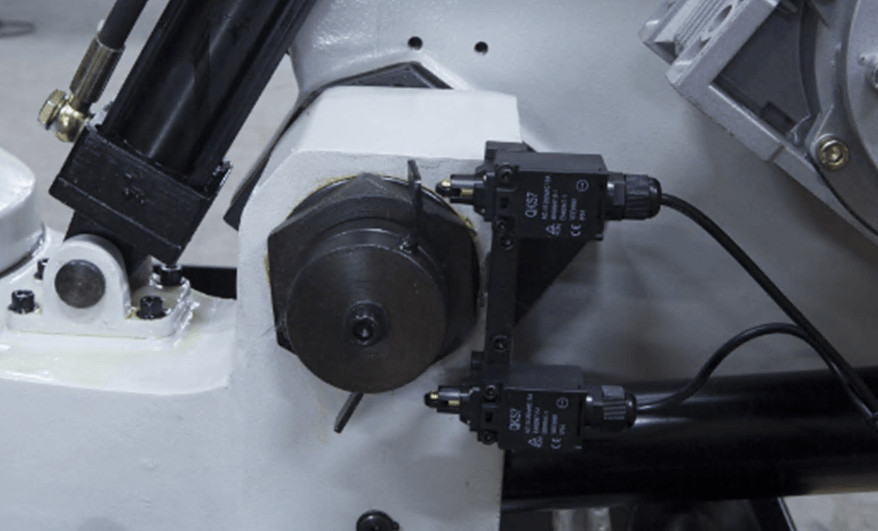

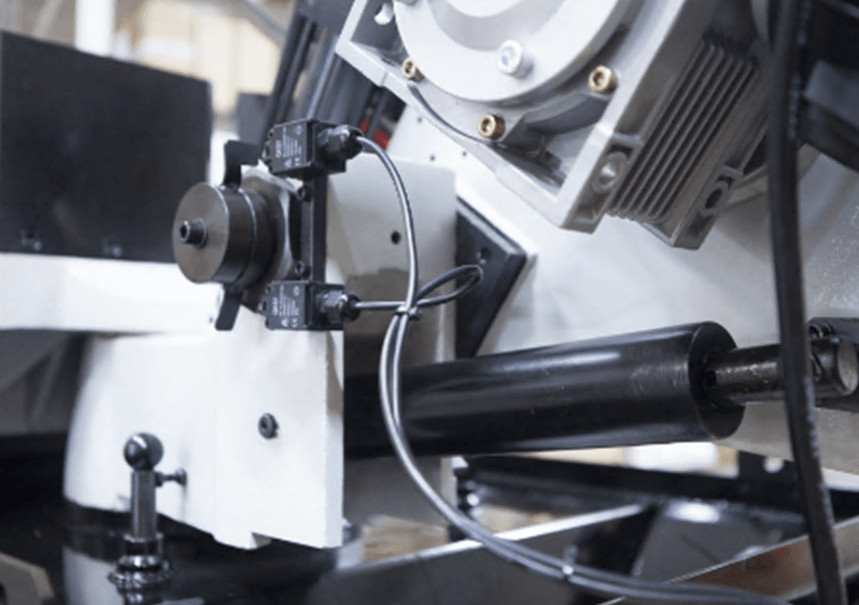

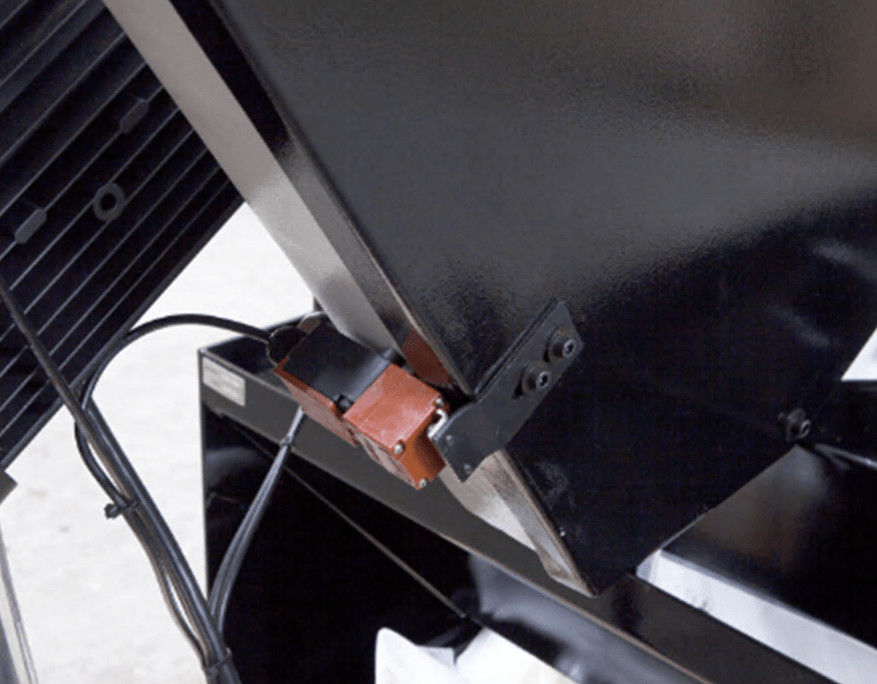

					Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение.
					Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение.

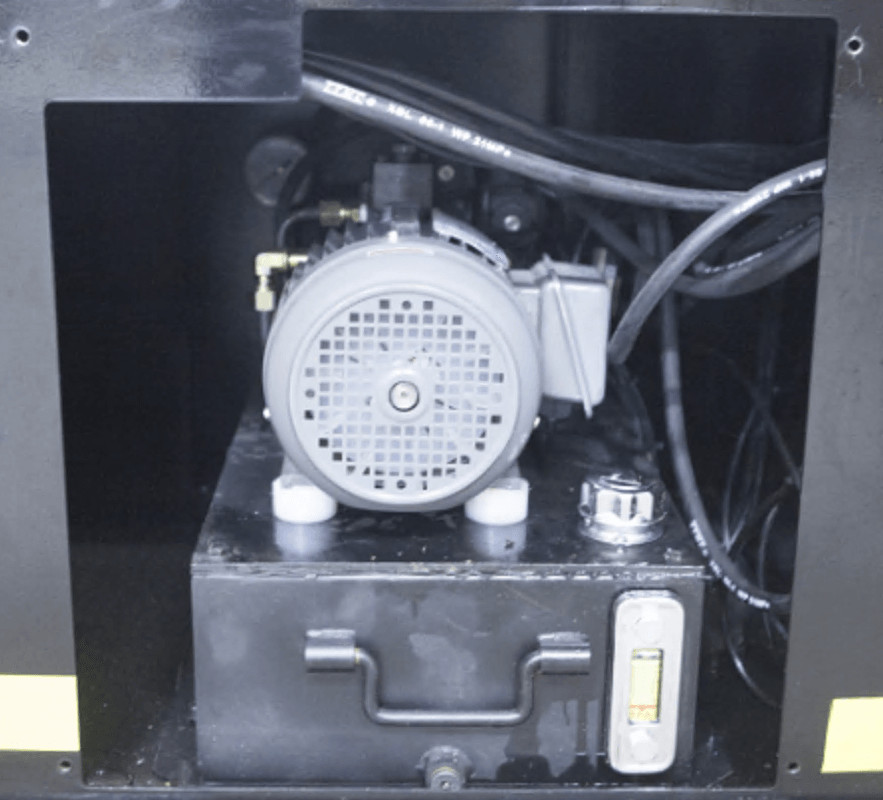

					Гидростанция

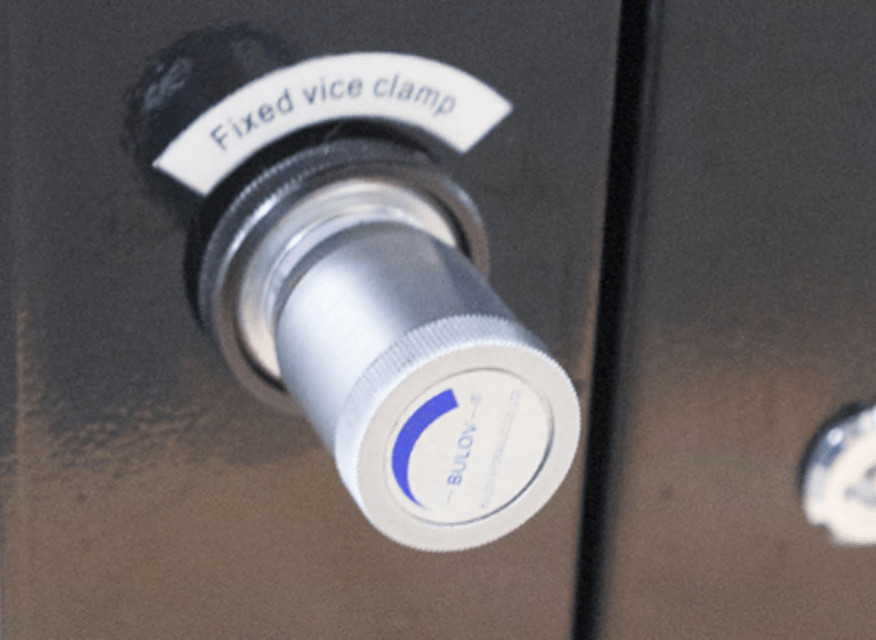

					Регулировка гидравлических тисков, отвечает за усилие зажатия тисков.
					Предохранительный датчик при снятии заднего кожуха рамы.

Технические характеристики Гидравлический ленточнопильный BS-460G-JC
Характеристика	Значение
Наименование	Stalex BS-460G-JC
Артикул	388125-JC
Мощность двигателя	1,5/2,2 кВт (3-х фазный) термозащита перегрузки двигателя
Мощность гидравлической станции	0,75 кВт
Мощность охлаждающего насоса	45 Вт
Вращение пилы	От -45 до +60 градусов
Привод	зубчатый (червячная передача)
Скорость резания	40/80 м/мин
Рабочая зона	+90°
330	305
460х250	305х250
Рабочая высота стола	850 мм
Объём гидравлического бака	20 л
Объём бака СОЖ	30 л
Габариты ленты	27х0,9х3960 мм
Размер упаковки	2310х1130х1630 мм
Масса нетто/брутто	900/1060 кг.
Страна производитель	Китай
Гарантия	12 месяцев
