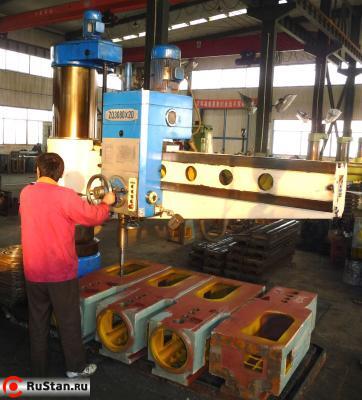

Тяжелый радиально-сверлильный станок WEIDA Z30100

Радиально-сверлильный станок WEIDA Z30100 (аналог 2М57, 2А576) предназначен для обработки отверстий в средних и крупных деталях.

На станках можно выполнять следующие виды работ: сверление, зенкерование, развертывание, подрезку торцев и нарезание резьб.

Станки применяется в индивидуальном мелкосерийном производстве и серийном производстве. Применение приспособлений и специального инструмента значительно повышает производительность станка и расширяет круг возможных операций, позволяет производить на нем выточку внутренних канавок, вырезку круглых пластин из листа и т. д.

Все основные узлы станка изготовлены из высокопрочных сталей и сплавов. Термообработка на высококлассном и современном оборудовании обеспечивает долговечность деталей. Станки изготавливаются на специальном оборудовании, гарантирующем высокое качество ответственных деталей. Зажим и смена скоростей управляются гидравликой, которая очень надежна в эксплуатации. 16 различных скоростей и подач обеспечивают экономичную и высокоэффективную обработку. Механические и электрические органы управления централизованы в передней бабке для простого и быстрого использования. Новая технология покраски и модернизированная внешность.

Станок Z30100 состоит из основания, внутренней и внешней колонны, рабочего стола, шпиндельной бабки, привода главного движения, системы подачи СОЖ, системы смазки, электрического оборудования и пульта управления. Основные узлы данного станка выполнены из прочного чугуна или специальной стали. Соприкасающиеся элементы прошли термическую обработку, что повышает срок их службы. Гидравлическая станция и электромагниты помогают станку работать с различными скоростями вращения шпинделя и подач. На данном станке можно выполнять сверление, зенкерование, развертывание, подрезку торцов и нарезание резьб. Благодаря использованию дополнительных приспособлений и специального инструмента, станок обладает высокой производительностью.

В конструкции станка использовались закаленные направляющие, что продлевает срок его службы. С помощью специального механизма можно выбрать скорость резания и скорость подач без остановки станка. Шпиндельная голова, манипулятор и колонна перемещаются плавно и точно, благодаря надежной гидравлике станка. Горизонтальный механизм подачи типа винт-гайка легко и свободно перемещается с малыми усилиями, потому что он закреплен трехступенчатым подшипником.

Особенности станка:

• наружная колонна имеет возможность поворота на +-180 градусов;
• рука перемещается вверх-вниз по колонне с помощью электродвигателя;
• величина хода контролируется концевиками;
• 16 ступеней скорости шпинделя и 8 ступеней подач шпинделя.

Преимущества Z30100:

• быстрая операция зажима и разжима;
• гидравлическое управление шпиндельной бабкой;
• гидравлический зажим колонны, ползуна, шпиндельной бабки.

Гидравлическое управление отвечает за планетарное перемещение и реализует смену 16 скоростей шпинделя и 8 ступеней подач шпинделя. Механизмы управления станком находятся на передней поверхности шпиндельной бабки. Насос и бак СОЖ расположены в основании станка. Электрошкаф расположен на задней поверхности руки в специальной нише с дверцами. В электрошкафу находится выключатели, контакторы и мультифункциональное реле, управляющее электромагнитными клапанами и включением гидронасоса.

Стандартная комплектация станка:

• стол коробчатый;
• система охлаждения;
• болты для фундамента;
• инструмент.
