Высокоскоростной многофункциональный токарный станок CL15i с ЧПУ для прецизионной обработки мелких деталей ступенчатой или криволинейной формы в условиях серийного производства.

Предназначен для обработки заготовок из стали, цветных металлов и сплавов в электронной, приборостроительной, аэрокосмической, медицинской промышленности, военно-промышленном комплексе.

Особенности DMTG CL15i

  • Специально разработан с учетом возможности встраивания в состав автоматических и роботизированных поточных линий.
  • Инновационная система ЧПУ Fanuc 0i TF (опция: Fanuc 0i TF / Siemens 828D) идеально подходит для управления обработкой деталей сложной формы.
  • Компактная высокоинтегрированная конструкция с максимальной степенью автоматизации, высокой жесткостью и вибростойкостью. Рассчитана с помощью методов динамического анализа и конечных элементов.
  • Сервопривод шпинделя Fanuc Alfa il6/10000, сервоприводы по осям X/Z Fanuc Alfa iS 8/4000.
  • Высокоскоростной прецизионный шпиндель 5 000 об/мин установлен на прецизионные подшипники NSK (Япония).
  • Циркуляционная система смазки шпиндельной бабки.
  • Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
  • Основные узлы станка имеют усиленную конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
  • Жесткая вибростойкая станина с углом наклона 60° и многочисленными ребрами жесткости, изготовленная из высококачественного серого чугуна.
  • Высокоскоростные линейные направляющие качения NSK (Япония) с максимальной скоростью перемещений 18 м/мин.
  • Высокоточные шлифованные шариковые винты с предварительным натягом класса точности С3.
  • Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.
  • Быстрый и точный зажим заготовки в гидравлическом 3-кулачковом токарном патроне 150 / 200 мм Auto Strong (Тайвань).
  • Высокоскоростной гидравлический сменщик инструмента револьверного типа на 8 инструментов со временем смены инструмента 0,5 с.
  • Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.
  • Гидравлическая задняя бабка.
  • Система подачи СОЖ с баком емкостью 100 литров.
  • Автоматическая импульсная система смазки направляющих и ходовых винтов.
  • Высокопроизводительный ленточный конвейер для удаления стружки. Может быть смонтирован сбоку или сзади станка.
  • Полностью закрытая рабочая зона с защитными устройствами.
  • Передняя раздвижная дверца с большим прозрачным окном из бронированного стекла.
  • Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.
  • Ножная педаль зажима / разжима токарного патрона.

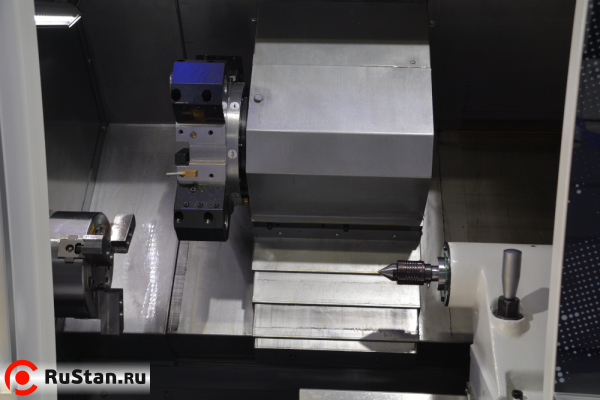

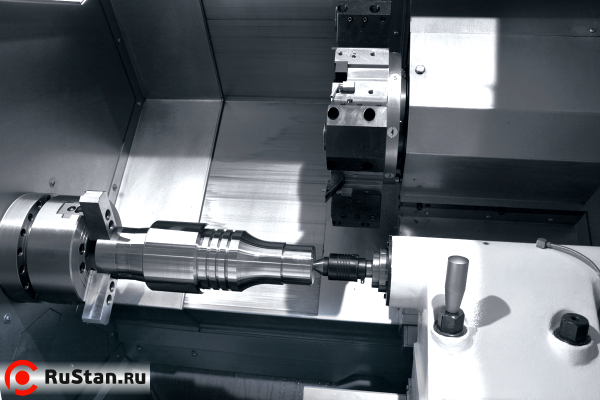

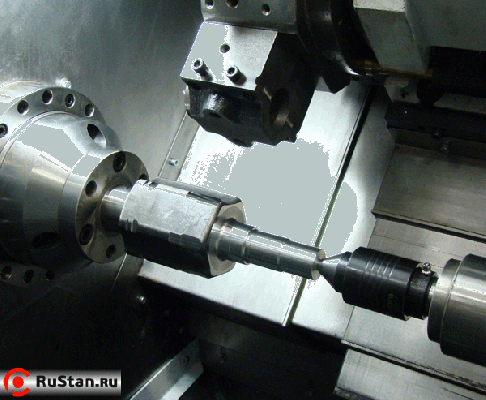

Рабочая зона

Рабочая зона

Высокопроизводительная, жесткая и вибростойкая компактная конструкция

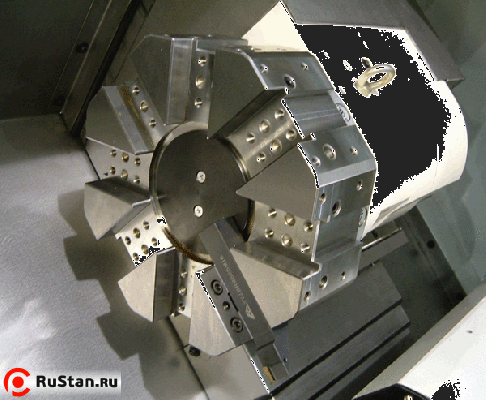

Сменщик инструмента

Сменщик инструмента

Револьверного типа, 8 инструментов, время смены инструмента 0,5 / 1,4 с

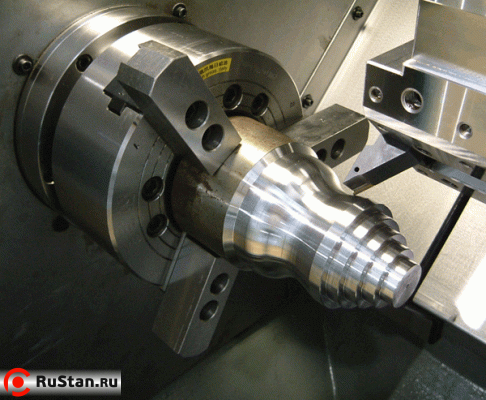

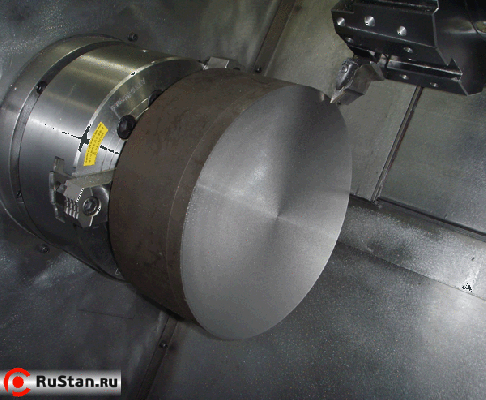

Гидравлический патрон

Гидравлический патрон

Гидравлический токарный патрон Auto Strong N-206 Ø150 мм (Тайвань)

Система управления

Система управления

Инновационная система ЧПУ Fanuc 0i-mate TD

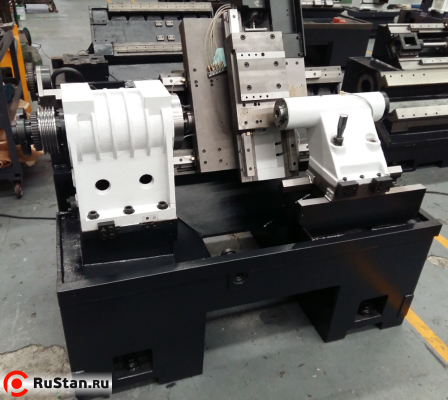

Привод оси Х

Привод оси Х

Сервопривод Fanuc Alfa iS 8/4000, наклон станины 60°

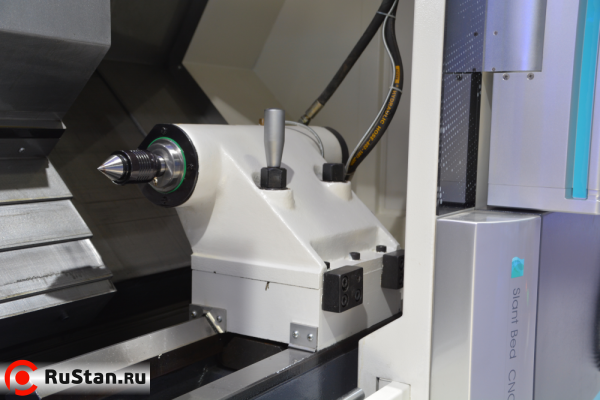

Задняя бабка

Задняя бабка

Гидравлическая, ход 230 мм, ход пиноли 130 мм

Манометры гидросистемы

Манометры гидросистемы

Раздельное регулирование давления системы, токарного патрона и задней бабки

Транспортер для стружки

Транспортер для стружки

Ленточный, может быть смонтирован сбоку или сзади станка


Технические характеристики DMTG CL15i

Характеристика Значение
Электропитание
Общая потребляемая мощность 15 кВт 380 В ~50 Гц
Мощность двигателя шпинделя 7,5/11 кВт
Система управления
Система ЧПУ Fanuc 0i TF
Опциональные системы ЧПУ Siemens 828D / Fanuc 0i TF
Станочные данные
Максимальный диаметр обработки 400 мм
Максимальный диаметр обработки над станиной 200 мм
Максимальный диаметр обработки над суппортом 165 мм
Межцентровое расстояние 230 / 310 мм
Угол наклона станины 60°
Шпиндель
Число оборотов шпинделя 45 - 4500 об/мин
Проходное отверстие шпинделя 62 мм
Максимальный диаметр обрабатываемого прутка 51 мм
Токарный патрон 200 мм
Фланец шпинделя А2-6
Диаметр шпинделя в передней опоре 100 мм
Крутящий момент шпинделя 72 / 96 Нм
Перемещения и подачи
Перемещение по оси Х 120 мм
Перемещение по оси Z 260 / 340 мм
Скорость рабочей подачи по оси Х 10 000 мм/мин
Скорость рабочей подачи по оси Z 10 000 мм/мин
Скорость быстрого хода по оси Х 20 000 мм/мин
Скорость быстрого хода по оси Z 24 000 мм/мин
Диаметр / шаг ШВП по оси Х 22 / 10 мм
Диаметр / шаг ШВП по оси Z 30 / 10 мм
Точность
Повторяемость ± 0,004 мм
Позиционирование ± 0,002 мм
Сменщик инструмента
Тип сменщика инструмента Гидравлический
Количество инструмента 8
Максимальный размер державки резца 20 х 20 мм
Время смены инструмента (соседний / противоположный) 0,5 / 1,4 с
Точность позиционирования сменщика инструмента 0,008 мм
Задняя бабка
Конус пиноли задней бабки МК4
Диаметр пиноли задней бабки 80 мм
Ход пиноли задней бабки 130 мм
Ход задней бабки 230 / 300 мм
Габаритные размеры
Емкость бака СОЖ 100 литров
Емкость гидростанции 55 литров
Габаритные размеры (Д х Ш х В, задний отвод стружки) 2420 x 2095 x 2055 мм
Габаритные размеры (Д х Ш х В, боковой отвод стружки) 4150 х 1620 х 1760 мм
Масса DMTG CL15i станка 3000 кг

Комплектация DMTG CL15i

  • Гидравлический 3-кулачковый токарный патрон Ø150 мм без отверстия (CL15)
  • Гидравлический 3-кулачковый токарный патрон Ø200 мм без отверстия (CL15i)
  • 8-позиционный гидравлический сменщик инструмента
  • Гидравлическая задняя бабка
  • Педаль зажима / розжима токарного патрона
  • Ленточный транспортер для удаления стружки
  • Тележка для сбора стружки
  • Обслуживающий транспорт

Дополнительные опции

  • Система ЧПУ Fanuc 0i TF
  • Система ЧПУ Siemens 828D
  • Автоподатчик прутка (барфидер)
  • Гидравлический 3-кулачковый токарный патрон с отверстием
  • 8-позиционный гидравлический сменщик инструмента с блоками VDI30
  • Датчик измерения инструмента Renishaw TS27R
  • Линейные направляющие THK (Япония)
  • Шариковые винты THK (Япония)
  • Цанговый патрон
  • Уловитель деталей
  • Кондиционер электрошкафа
