Токарный станок Power A6 с ЧПУ Siemens 808D (Опция: Fanuc, GSK)
| Модель: |  |
Power A6 |
| Производитель: |  |
Z-MaT |
Токарный станок Power A6 создан для быстрой черновой обработки. Благодаря увеличенной жесткости шпинделя, направляющих, шарико-винтовой пары, массивной станины, высокого крутящего момента шпинделя, вибрация инструмента при обработке сводится к минимуму, что позволяет достичь поверхности высокого качества, и продлевает срок службы инструмента.
- 60° - наклон станины, ближе к оператору.
- 300% - бак для сбора стружки в два раза больше чем у серии Flash SL.
- На 280% увеличенный ползунок направляющей.
- 45 мм - широкая сверхмощная линейная направляющая.
- 40 мм - шариковый диаметр.
Обеспечивание значительной жесткости при сохранении высокой скорости, благодаря сверхмощной линейной направляющей от немецкого производителя Rexroth , шарико-винтовой паре большого диаметра, увеличенной ширине направляющих и утолщенным стенкам передней бабки. Конструкция с углом станины в 60° также способствует продолжительной точности обработки. Крутой уклон и большой контейнер для сбора стружки идеально подходят для предварительной черновой обработки.
Параметр черновой обработки для Power A8
Глубина резанья: 9 мм (0.35 дюйма)
- Материал: ст45 (углеродистая сталь).
- Скорость резки: 220 м/мин (721.8 д/м).
- Скорость подачи: 0.4 мм/об (0.016 д/об).
Решение для производства подшипников
Станки серии Power A широко применяются в подшипниковой промышленности. И у Z-MaT есть проверенные решения в сфере производства внешних и внутренних колец.
Особенности
- Тяжелая линейная направляющая Rexroth немецкого производства.
- Высокий крутящий момент шпинделя подходит для обработки материалов с высокой твердостью.
- 60° наклонная станина обеспечивает хороший отвод стружки.
- Патрон с плавающими зажимами является дополнением для обработки тонкостенных деталей высокой твердости.
Стандартная комплектация
- Гидравлический патрон.

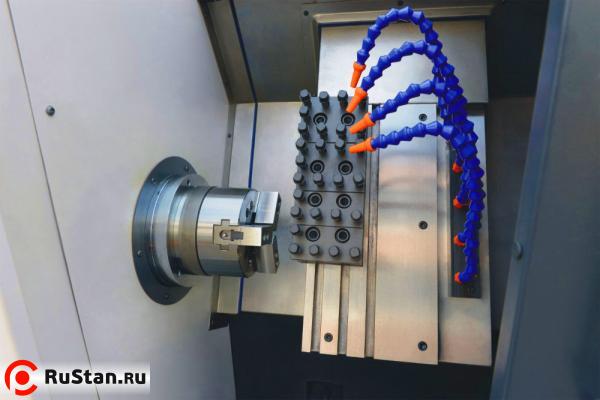

- Многорезцовая плита.
- Инвертор частот.
- Рабочая и сигнальная лампа.
- Ножная педаль.
- Маховичек.
- Автоматическая система смазки.
- Автоматическая подача СОЖ.
Технические характеристики Power A6 |
||
|---|---|---|
| Характеристика | Значение | |
| Вместимость | ||
| Размер цанги / *патрона, дюймы | 6", *8" | |
| Диаметр изделия над станиной, мм | 500 | |
| Макс. длина обработки, мм | 250 | |
| Диаметр изделия над суппортом, мм | 160 | |
| Шпиндель | ||
| Проходное отверстие шпинделя, мм | 48 | *55 |
| Макс. диаметр сквозного отверстия, мм | 40 | *45 |
| Наконечник шпинделя | A2-5 | *A2-5 |
| Скорость вращения шпинделя, об/мин | 3000 | *1600 |
| Мощность главного привода, кВт | 7.5 | |
| Перемещение по осям | ||
| Перемещение по оси X, мм | 250 | |
| Перемещение по оси Z, мм | 250 | |
| Быстрый ход по осям X/Z, м/мин | 12/12 | |
| Резцедержка | ||
| Тип резцедержки | Многорезцовый | |
| Кол-во положений, шт. | 4-6 | |
| Сечение державки, мм | 32x32 | |
| Конструкция | ||
| Угол наклона станины | 60° | |
| Тип направляющей | Линейная | |
| Прочее | ||
| Полная мощность, кВА | 12 | |
| Внешние габариты (ДxШxВ), мм | 2100x1600x1750 | |
| Вес Power A6 , кг | 2800 | |
Примечание: * - опция
Дополнительные опции
- Различные патроны и цанги.
- Различные системы управления.
- Шпиндель большего размера.
- Серводвигатель шпинделя.
- Конвейер для удаления стружки.
- Устройство подачи прутка.
- Ось С и приводной инструмент.
