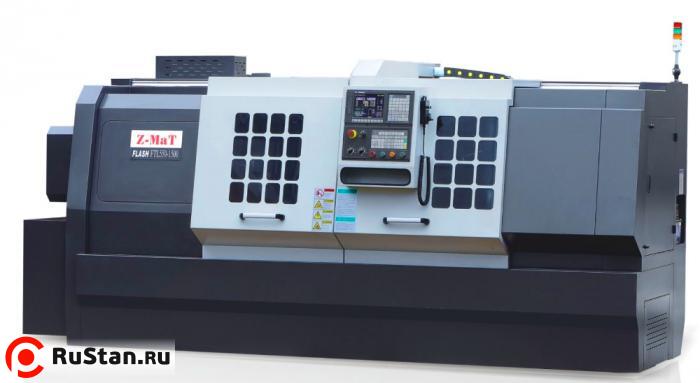

Токарный станок Flash FTL550 (*T) с ЧПУ Siemens 808D (Опция: Fanuc, GSK)
Код товара:
40358
Нет в наличии
| Модель: |  |
Flash FTL550 (*T) |
| Производитель: |  |
Z-MaT |
Токарный станок с ЧПУ линейки FLASH с высокоскоростной линейной направляющей, горизонтальной станиной, 8-ми позиционной револьверной головкой, гидравлическим 3-х кулачковым или цанговым патроном, увеличивающими эффективность и точность производства
Особенности
- Задняя бабка установлена на своих собственных направляющих, параллельно основным направляющим. Эта структура является очень жесткой и точной.
- Ось Z на модели FTL320 направляющая скольжения.
- Линейные направляющие защищены телескопическими кожухами из нержавеющей стали - что обеспечивает максимальную защиту ШВП и продление срока службы оборудования.
Стандартная комплектация
- Ручной 3-х кулачковый патрон.
- 4-х позиционная вертикальная резцедержка + 2 блока установленные на суппорте.
- Ручная задняя бабка.
- Автоматическая система смазки.
- Система автоохлаждения.
- Освещение рабочей зоны.
Технические характеристики Flash FTL550 (*T) |
|||
|---|---|---|---|
| Характеристика | Значение | ||
| Вместимость | |||
| Патрон | 12", *15" | ||
| Тип стола / направляющая | плоский/LM | ||
| Диаметр изделия над станиной, мм | 550 | ||
| Максимальная длина обработки, мм | 1000/1500 (от центра до центра)
850/1350 (от патрона до центра) *750/1250 (8/12 поз. головка) |
||
| Диаметр изделия над суппортом, мм | 320 | ||
| Шпиндель | |||
| Проходное отверстие шпинделя, мм | 105 | *105 | *120 |
| Макс. диаметр сквозного отверстия, мм | 91 | *91 | *110 |
| Тип передней части шпинделя | A2-11 | *A2-8 | *A2-11 |
| Скорость вращения шпинделя, об/мин | 1000 | *1800 | *1000 |
| Мощность главного двигателя, кВт | 11, *15 | ||
| Перемещение по осям | |||
| Перемещение по осям X/Z, мм | 280/1000, 280/1500 | ||
| Быстрый ход X/Z, м/мин | 15/15, *20/20 | ||
| Резцедержка | |||
| Тип резцедержки | 4-х поз. вертикальная
*8-поз. револьверная головка *многорезцовый |
||
| Кол-во позиций, шт. | 4+2, *8+2 | ||
| Задняя бабка | |||
| Тип задней бабки | Ручная, *Гидравлическая | ||
| Конус пиноли задней бабки | MT5 | ||
| Перемещение задней бабки, мм | 100 | ||
| Прочее | |||
| Полная мощность, кВА | 18 | ||
| Внешние габариты (ДxШxВ), мм | 3400x1600x2010 | ||
| Вес Flash FTL550 (*T) , кг | 3800 | ||
Примечание: * - опция, "LM" - линейная направляющая, *T - с револьверной головкой и другими конфигурациями
Дополнительная комплектация
- Различные патроны.
- Различные пружинные цанги.
- Различные системы управления.
- Гидравлическая задняя бабка.
- Устройство подачи прутка.
- Приводной инструмент.
- 8-позиционная револьверная головка.
