796 535 руб.
с НДС - на 31.10.2025 г.
| Модель: |  |
OPTIturn TH 3309D |
| Артикул: | |
3402040 |
| Производитель: |  |
Optimum |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
Токарный станок повышенной мощности OPTIturn TH 3309D с цифровым указателем положения DPA 21.
Особенности
- Закаленные и шлифованные направляющие оси Z
- Крепление шпинделя Camlock DIN ISO 702-2 № 4
- Точная обработка
- Маховики с ценой деления лимба 0,04/0,01 мм
- Четырехпозиционный держатель инструмента
- Все направляющие могут быть отрегулированы клиновыми вставками
- Главный шпиндель работает в масляной ванне
- Шестерни гладкие, закаленные и шлифованные
- Диапазон регулировки верхней салазки ± 90 °
- Допуск радиального биения шпинделя менее 0,015 мм.
- Маховики испытаны в соответствии с EN 23125
- Безопасные маховики по осям X и Z с функцией разблокировки
- Двухканальный правый левый переключатель протестирован в соответствии с EN 23125

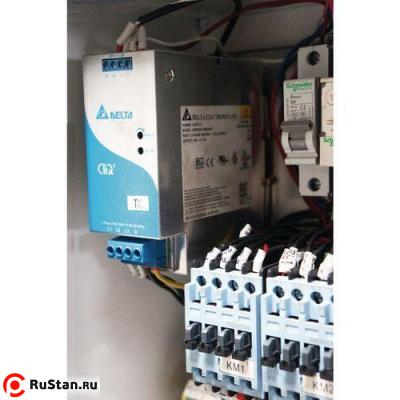

- Электрическая система постоянного тока 24 В с двухканальной цепью безопасности согласно EN 23125
- Защита токарного патрона проверена в соответствии с EN 23125
- Выключатель с расчетом жизненного цикла, протестирован в соответствии с EN ISO 13849
- Блокируемый главный выключатель
- Поворотная на 360° верхняя каретка суппорта
- Поперечное смещение задней бабки на ±10 мм для точения длинных конусов
- Маховик перемещения задней бабки с ценой деления лимба 0,02 мм
- Быстрая, простая и не требующая инструментов регулировка с помощью зажимной рукоятки
- Сильно ребристая призматическая станина
- Основание станка с отсеком для инструмента с правой стороны (левая сторона с 3 панелями (без отсеков))
- Выдвижной поддон для стружки с направляющими
- Устройство аварийной остановки с ножным управлением
- Интегрированная светодиодная лампа
TH 3309D / TH 3309V
- Цифровой индикатор положения
- Влагозащитная клавиатура
- Стеклянные линейки
Технические характеристики OPTIturn TH 3309D |
|
|---|---|
| Характеристика | Значение |
| Мощность главного двигателя | 1,5 кВт |
| Напряжение питающей сети | 380 В |
| РМЦ | 830 мм |
| Макс. Ø обработки над станиной | 330 мм |
| Диаметр обработки над направляющими | 196 мм |
| Диаметр обработки над выемкой станины | 170 мм |
| Длина выемки в станине | 430 мм |
| Диапазон продольной подачи | 0,052 — 1,392 мм/об |
| Количество продольных подач | 32 |
| Диапазон поперечных подач | 0,014 — 0,38 мм/об |
| Количество поперечных подач | 32 |
| Пределы шага нарезаемых метрических резьб | 0.4 — 7 мм/об |
| Количество шагов (метрические резьбы) | 26 |
| Пределы шага нарезаемых дюймовых резьб | 56-4 ниток на дюйм |
| Количество шагов (дюймовые резьбы) | 34 |
| Диапазон оборотов (скоростей) | 60 - 2000 об/мин |
| Количество передач (скоростей) | 16 |
| Шпиндельный патрон | опция |
| Диаметр сквозного отверстия в шпинделе | 38 мм |
| Конус шпинделя | КМ5 |
| Размер державки инструмента (резца) | 16 мм |
| Конус пиноли задней бабки | КМ3 |
| Перемещение пиноли задней бабки | 110 мм |
| Диаметр отверстия в задней бабке | 32 мм |
| Ход по оси Х | 98 мм |
| Ход по оси Z | 164 мм |
| Высота центров | 165 мм |
| Ширина направляющих станины | 181 мм |
| Вес OPTIturn TH 3309D нетто | 430 кг |

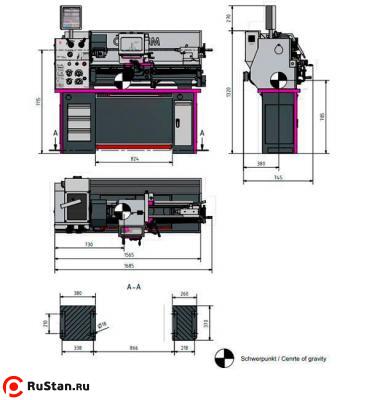

| Габариты (ДхШхВ) | 1685x745x1590 мм |
| Вес брутто | 480 кг |
| Габариты упаковки (ДхШхВ) | 1710x760x1520 мм |
Стандартная комплектация
- Неподвижный люнет ф19-70 мм
- Подвижный люнет ф16-50 мм
- Светодиодный светильник
- Первая заправка маслом
- Переходная втулка МК5/МК3
- Два центра упорных МК 3
- Комплект сменных шестерен гитары
- Комплект обслуживающего инструмента
- Четырехпозиционный держатель инструмента
- Не забудьте приобрести токарный патрон!
Комплектация за дополнительную плату
29 500p
12 095p
10 455p
