Токарно-винторезный станок OPTIturn TX 5216V
Код товара:
59284
В наличии 1 шт.
4 457 325 руб.
с НДС - на 22.12.2024 г.
| Модель: |  |
OPTIturn TX 5216V |
| Артикул: | |
3432445 |
| Производитель: |  |
Optimum (Германия) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
-
Документы - Комментарии
- Отзывы
- Доставка

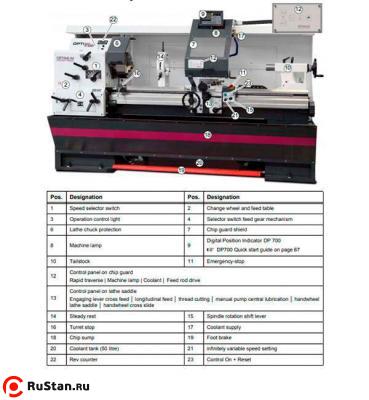

Токарно-винторезный станок OPTIturn TX 5216V с электронно-регулируемым приводом и цифровым индикатором положения NEWALL DP 700
Особенности
- Рама станка из усиленного ребрами жесткости литого чугуна
- Монолитное основание из стали
- Высокая жесткость корпуса передней бабки благодаря отливке 25GG с ребрами жесткости
- Прецизионные салазки
- Валы установлены на игольчатых подшипниках, все компоненты смазываются в масляной ванне
- Закаленные и шлифованные направляющие рамы станка
- Централизованный доступ ко всем электронным средствам управления.
- Все зубчатые колеса механизма подачи изготовлены из стали, закалены и отшлифованы
- Несвязанные маховики испытаны в соответствии с EN 23125
- Двухканальный правосторонний/левосторонний переключатель испытан в соответствии с EN 23125
- Переключатель со счетчиком срока службы испытан в соответствии с EN ISO 13849
- Система подачи СОЖ с отдельным баком для СОЖ, индикатором уровня и маслоотделителем; простота выполнения операции по полному опорожнению и очистке в соответствии с требованиями DIN
- В комплекте с кожухом главного и ходового шпинделя подачи
- В комплекте с освещением рабочей зоны
- Удобная в обслуживании съемная задняя панель
- Закаленный и отшлифованный шпиндель обеспечивает превосходную точность и долговечность.
- Высокая скорость резания позволяет без проблем удалять стружку во время черновой обработки
- Гибкие кабель-каналы для мягких проводов и шлангов
- Блокируемая защита от стружки перемещается по направляющей каретки со встроенным индикатором положения и шлангом охлаждающей жидкости с возможностью ручной регулировки.
- Необходимость в сменных зубчатых передачах отсутствует
- С устройством защиты от одновременной работы механизма нарезания резьбы и механизма подачи
- Двигатель с электронно-управляемым тормозом
- Электронный останов подачи по оси Z
- Механизм отключения продольной подачи суппорта с 4 регулируемыми эксцентриками
- Стандартный трехкулачковый токарный патрон
- Быстросменный стальной резцедержатель SWH 7C
- Стальной резцедержатель 32 x 130, тип D для четырехгранных призматических резцов 25 мм
Технические характеристики OPTIturn TX 5216V |
|
|---|---|
| Характеристика | Значение |
| Класс точности | Н (нормальный) |
| Мощность главного двигателя | 5,5 кВт |
| Напряжение питающей сети | 380 В |
| РМЦ | 1600 мм |
| Макс. Ø обработки над станиной | 520 мм |
| Диаметр обработки над направляющими | 324 мм |
| Диаметр обработки над выемкой станины | 780 мм |
| Длина выемки в станине | 780 мм |
| Диапазон продольной подачи | 0.05 - 1.5 мм/об |
| Количество продольных подач | 55 |
| Диапазон поперечных подач | 0.025 - 0.75 мм/об |
| Количество поперечных подач | 55 |
| Пределы шага нарезаемых метрических резьб | 0.5 - 15 мм/об |
| Количество шагов (метрические резьбы) | 55 |
| Пределы шага нарезаемых дюймовых резьб | 60 - 2 ниток на дюйм |
| Количество шагов (дюймовые резьбы) | 55 |
| Пределы шага нарезаемых трапецеидальных резьб | 4-120 |
| Количество шагов (трапецеидальные резьбы) | 55 |
| Пределы шага нарезаемых модульных резьб | 0.25 - 7.5 |
| Количество шагов (модульные резьбы) | 55 |
| Количество передач (скоростей) | бесступенчатое |
| Диапазон оборотов (скоростей) | 12 - 1800 об/мин |
| Шпиндельный патрон | 3-х кулачковый Ø 315 мм |
| Диаметр сквозного отверстия в шпинделе | 80 мм |
| Конус шпинделя | КМ7 |
| Размер державки инструмента (резца) | 25 мм |
| Стандарт | DIN EN 55011 |
| Уровень ЭМС | C3 |
| Конус пиноли задней бабки | КМ5 |
| Перемещение пиноли задней бабки | 180 мм |
| Диаметр отверстия в задней бабке | 72 мм |
| Ход по оси X | 170 мм |
| Ход по оси Z | 350 мм |
| Высота центров | 260 мм |
| Ширина направляющих станины | 350 мм |
| Вес OPTIturn TX 5216V нетто | 2470 кг |

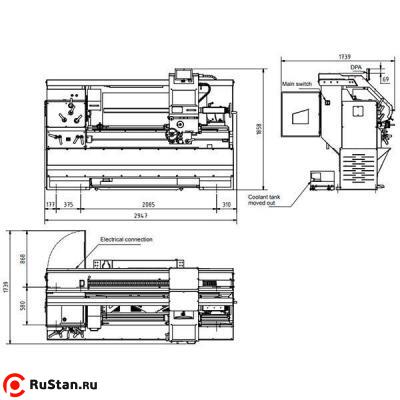

| Габариты (ДхШхВ) | 2947x1739x1858 мм |
| Вес брутто | 2550 кг |
| Габариты упаковки (ДхШхВ) | 3016х1270х2217 мм |
Комплектация
- Трехкулачковый токарный патрон, диаметр 315 мм, № 8
- Невращающийся центр MK 5, длинный
- Невращающийся центр MK 5, короткий
- Рабочий инструмент
- Первичная заправка станка качественным маслом
- Быстросменный стальной резцедержатель SWH 7C
- Стальной резцедержатель 32 x 130, тип D для четырехгранных призматических резцов 25 мм
- Переходная оправка MК 7 / MК 5
