Цена для юр. и физ. лиц
436 700 руб.
с НДС - на 09.10.2024 г.
  • Описание
  • Комментарии
  • Отзывы

Патрон токарный к станку 1Н983 с механическим зажимом и независимым перемещением кулачков мод. 1Н983 (правый и левый) предназначены для зажима труб диаметром от 70 до 300мм, обрабатываемых на трубонарезных станках модели 1Н983, 1М983, 1А983, СА901, и диаметром от 70 до 300мм.


Патроны предназначены для закрепления труб, цилиндрических и эксцентрических деталей, неконцентрического зажима заготовок сложной формы, обеспечиваемой индивидуальной выверкой кулачков, и прутковых материалов на токарных спецстанках.

Патроны работают от механизированного привода, установленного на станке, передающего крутящий момент на зубчатое колесо, расположенное на заднем торце патрона. На шпиндельную бабку станка устанавливаются левый и правый патроны.
Патроны имеют винты для настройки на обработку заготовок различной формы сечения.

Особенностью патронов является возможность ручной поднастройки кулачков.

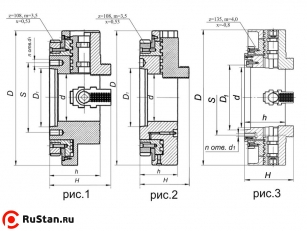

Технические характеристики патрона токарного к станку 1Н983

Наименование параметра

Модель патрона, мм

ППТ 3Н-

450.160.J11

ППТ 3C-

450.160.J11

1Н983

СА983

Наружный диаметр патрона D, мм

450

720

Высота патрона H, мм

204,5

235,5

283,5

235,5

283,5

Диаметр проходного отверстия d, мм

160

320

340

Наружный диаметр конуса D1, мм

196,869

345

365

Высота патрона h, мм

167

195

Диаметр расположения крепежных отверстий S, мм

235

400

406

Диаметр и количество крепежных отверстий d, мм

6хМ20

8х17

Суммарная сила зажима в кулачках при максимальном крутящем моменте на ведущей шестерне, даН

7500

12000

Максимально допустимая частота вращения патрона, мин -1:

 - стальной корпус

 - чугунный корпус





1500

-





450

350

Диапазон диаметров зажимаемых

поверхностей, мм

30-155

70-320

70-340

Масса патрона, не более, кг

204

195

340

348

320

328
