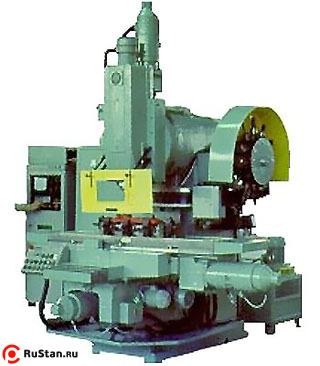

Вертикально-фрезерный станок ГФ2171.С5 c ЧПУ NC-210
Код товара:
627
снят с производства
Нет в наличии
| Модель: |  |
ГФ2171.С5 |
| Производитель: |  |
Россия |
Аналоги ГФ2171.С5
Код товара: 61385
В наличии 2 шт.
Длина стола800 мм
Ширина стола420 мм
Конус шпинделяBT40
Мощность 11.00 кВт
Напряжение380В
Масса4300 кг
Ширина стола420 мм
Конус шпинделяBT40
Мощность 11.00 кВт
Напряжение380В
Масса4300 кг
4 189 959 p
Код товара: 40598
Нет в наличии
Длина стола800 мм
Ширина стола380 мм
Конус шпинделяBT40
Мощность 15.00 кВт
Напряжение380В
Масса2500 кг
Ширина стола380 мм
Конус шпинделяBT40
Мощность 15.00 кВт
Напряжение380В
Масса2500 кг
4 457 320 p
Код товара: 40599
Нет в наличии
Длина стола700 мм
Ширина стола400 мм
Конус шпинделяBT40
Мощность 5.50 кВт
Напряжение380В
Масса2900 кг
Ширина стола400 мм
Конус шпинделяBT40
Мощность 5.50 кВт
Напряжение380В
Масса2900 кг
4 554 748 p
Код товара: 40600
Нет в наличии
Длина стола800 мм
Ширина стола400 мм
Конус шпинделяBT40
Мощность 11.00 кВт
Напряжение380В
Масса3200 кг
Ширина стола400 мм
Конус шпинделяBT40
Мощность 11.00 кВт
Напряжение380В
Масса3200 кг
4 660 295 p
Код товара: 60787
Нет в наличии
Фрезерный обрабатывающий центр с ЧПУ VMC650 (Fanuc Oi-MF Plus)
4 679 964 p
Код товара: 61384
В наличии 1 шт.
Длина стола1000 мм
Ширина стола500 мм
Конус шпинделяBT40
Мощность 18.00 кВт
Напряжение380В
Масса4800 кг
Ширина стола500 мм
Конус шпинделяBT40
Мощность 18.00 кВт
Напряжение380В
Масса4800 кг
4 829 105 p
Код товара: 60789
Нет в наличии
Фрезерный обрабатывающий центр с ЧПУ VMC1050 (ЧПУ GSK 25I)
4 944 807 p
Код товара: 38245
В наличии 1 шт.
Длина стола1000 мм
Ширина стола500 мм
Конус шпинделяBT40
Мощность 15.00 кВт
Напряжение380В
Масса6100 кг
Ширина стола500 мм
Конус шпинделяBT40
Мощность 15.00 кВт
Напряжение380В
Масса6100 кг
5 356 497 p
Код товара: 61386
В наличии 1 шт.
Длина стола1300 мм
Ширина стола600 мм
Конус шпинделяBT40
Мощность 20.00 кВт
Напряжение380В
Масса7500 кг
Ширина стола600 мм
Конус шпинделяBT40
Мощность 20.00 кВт
Напряжение380В
Масса7500 кг
5 439 845 p
Код товара: 40601
Нет в наличии
Длина стола1200 мм
Ширина стола520 мм
Конус шпинделяBT40
Мощность 7.50 кВт
Напряжение380В
Масса6500 кг
Ширина стола520 мм
Конус шпинделяBT40
Мощность 7.50 кВт
Напряжение380В
Масса6500 кг
5 691 405 p
Код товара: 59429
Нет в наличии
Длина стола1000 мм
Ширина стола500 мм
Конус шпинделяBT40
Мощность 20.00 кВт
Напряжение380В
Масса5500 кг
Ширина стола500 мм
Конус шпинделяBT40
Мощность 20.00 кВт
Напряжение380В
Масса5500 кг
5 813 190 p
Код товара: 36715
В наличии 1 шт.
Длина стола1000 мм
Ширина стола500 мм
Конус шпинделяBT40
Мощность 15.00 кВт
Напряжение380В
Масса5800 кг
Ширина стола500 мм
Конус шпинделяBT40
Мощность 15.00 кВт
Напряжение380В
Масса5800 кг
5 951 212 p
Вертикально фрезерный станок ГФ2171.С5 c ЧПУ NC-210 предназначен для многооперационной обработки деталей сложной конфигурации из стали, чугуна, цветных и легких металлов, а также других материалов.
Наряду с фрезерными операциями на станке можно производить точное сверление, растачивание, зенкерование и развертывание отверстий.
Особенности конструкции
Большая мощность привода главного движения, широкий диапазон подач и частот вращения шпинделя, высокая жесткость конструкции станка позволяют применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.
Станок оснащен трехкоординатным устройством ЧПУ и электроприводами подач FORMIC (Чехия), что позволяет производить обработку сложных криволинейных поверхностей.
Технические характеристики вертикального фрезерного станка ГФ2171.С5 c ЧПУ NC-210 | |
|---|---|
| Характеристика | Значение |
| Размеры рабочей поверхности стола, мм | 400х1600 |
| Наибольшая масса детали, устанавливаемой на столе станка (вместе с приспособлением), кг | 400 |
| Наибольшее перемещение стола, мм: | |
| продольное (координата X) | 1010 |
| поперечное (координата Y) | 400 |
| вертикальное (установочное) | 430 |
| Перемещение ползуна (координата Z), мм | 260 |
| Скорость быстрого перемещения узлов по координатам: | |
| X, Y, Z, мм/мин | 7000 |
| A, мин-1 | - |
| Пределы подач по координатам: | |
| Х, Y, Z, мм/мин | 3-7000 |
| А, мин-1 | - |
| Частота вращения шпинделя, мин -1 | 50-2500 |
| Мощность двигателя главного движения, кВт | 11 |
| Количество инструментов в магазине, шт | - |
| Наибольший диаметр инструмента, мм | 250 |
| Время смены инструмента, сек | - |
| Расстояние от оси координаты А до поверхности стола, мм | - |
| Конус шпинделя | 50 |
| Отклонение от круглости при контурном фрезеровании цилиндрической поверхности, мм | 0,05 |
| Максимальная масса инструмента, кг | 15 |
| Количество одновременно управляемых координат: | |
| при линейной интерполяции | 3 |
| при круговой интерполяции | 2 |
| при линейно-круговой интерполяции | 3 |
| Габаритные размеры станка с электро- и гидрооборудованием, мм | |
| ДхШхВ | 3100x3135x2850 |
| Масса ГФ2171.С5 станка с электро- и гидрооборудованием, кг | 5700 |
| Класс точности | Н |
| Установленная мощность, кВт | 18 |
