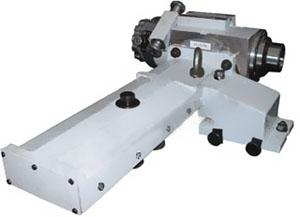

Приспособление для торцовой шлифовки зубьев дисковых пил (диам. 200-400 мм). Модель ВЗ-318.П54
432 920 руб.
с НДС - на 22.12.2024 г.
| Модель: |  |
ВЗ-318.П54 |
| Изготовитель: |  |
Белоруссия |
- Описание
- Комментарии
- Отзывы
Приспособления предназначены для работы на универсально-заточных станках моделей ВЗ-318 и ВЗ-318Е с целью расширения их технологических возможностей.
Приспособления могут также применяться на выпускавшихся ранее универсально-заточных станках моделей 3А64Д, 3В642, 3М642, 3М642Е, 3Д642Е, 3Е642, 3Е642Е.
Приспособления ВЗ-318.П18, 3Е642Е.П22-01, 3Е642Е.П25-01, ВЗ-318.П26 применяются только на ВЗ-318, ВЗ-318Е.
Назначение:
Предназначено для торцевой шлифовки зубьев дисковых пил с напайками.
Особенности:
Затачиваемая пила закрепляется на оправке через переходные кольца и закрывается кожухом. Шлифовальный круг подводится до касания с зубом и шлифуется одна сторона пилы, далее после переустановки шлифуется вторая сторона.
| Параметр | Значение |
|---|---|
| Затачиваемый инструмент | Дисковые пилы с твердосплавными напайками |
| Заточная операция | Шлифовка зубьев по толщине |
| Диаметр затачиваемой пилы, мм. | 200 - 400 |
| Посадочный диаметр пилы, мм. | 20, 30, 32, 40, 50, 80 |
| Частота вращения шпинделя, мин -1 | 75 |
| Мощность двигателя подач, кВт | 0,25 |
| Расстояние от основания до верхней кромки пилы, мм. | 240 |
| Допуск торцевого биения зубьев отностительно оси посадочного отверстия, мм. | 0,1 |
| Шероховатость обработанной поверхности, мкм. | Ra <=1.25 |
| Габаритные размеры, мм. | 525 х 480 х 350 |
| Масса ВЗ-318.П54 , кг. | |
| Применяется на станках | ВЗ-318; ВЗ-818; ВЗ-318Е; 3Е642; 3Е642Е |
Гарантийные обязательства.
Гарантийный срок эксплуатации станка и приспособлений составляет 12 месяцев. Начало гарантийного срока исчисляется со дня ввода оборудования в эксплуатацию, но не позднее 1 месяца со дня передачи оборудования Покупателю.
