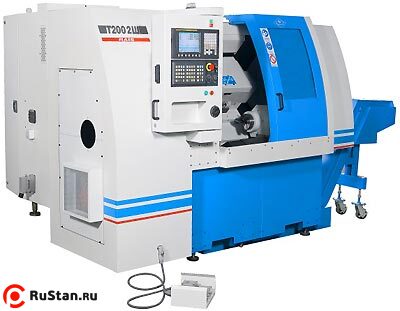

Двухшпиндельный токарный центр RAIS T200.2S

Двухшпиндельный токарный центр RAIS T200.2S CNC Fanuc 0i-Mate TB - точный, мощный, многофункциональный двухшпиндельный токарный станок с ЧПУ, наклонной станиной и двумя шпинделями.

Станок предназначен для выполнения широкого диапазона токарных и фрезерных операций на деталях типа тел вращения с двух торцов деталей в серийном производстве.

Высокая производительность, скорость и стабильность при обработке любых материалов. Точный кассетный шпиндельный узел собран в термически стабилизированном корпусе с рёбрами жесткости. Шпиндель установлен по классу Р4 с минимальным радиальным биением и осевым зазором, что гарантирует высокую скорость обработки без вибраций и точность резания и в тяжелых режимах.

Линейные направляющие по осям X, Z сделаны по SR/P классу и обеспечивают быстрые точные перемещения.
Точные ШВП (РЗ класс) с преднатягом обеспечивают минимальный люфт.
Высокая точность позиционирования и долговечность.
Минимальное влияние температуры и вибраций при продолжительной работе в цикле.

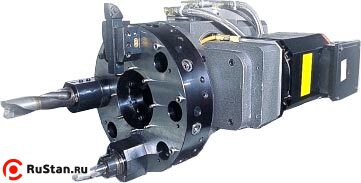

Револьверная головка

Токарные станки комплектуются 8-и позиционными револьверными головками VDI3425, обладающие массивной конструкцией и большой жёсткостью, что позволяет работать на повышенных режимах и обрабатывать "тяжёлые" материалы.

Диск револьверной головки позиций приводятся в движение с помощью гидравлики станка. Данная схема работы револьверной головки отличается высокой надежностью, долговечностью и простотой конструкции.
Вращение диска осуществляется как по, так и против часовой стрелки, по кратчайшему пути к следующей позиции, которая будет осуществлять следующую операцию обработки детали.


Данная револьверная головка имеет малое время индексации от одной позиции к ближайшей, всего 0,35 с.

За дополнительную плату токарный центр может оснащаться револьверной головкой Baruffaldi TBMA с приводным инструментом позволяющая вести фрезеровани и сверление по оси и радиусу, наличие оси С на обоих шпинделях позволяет производить надпись - маркировку детали с помощью фрезы.

Обрабатывающий центр T200.2S стандартно оснащаются системой ЧПУ FANUC 0i Mate - ТB , но пожеланию клиента можно установить и системыFANUC 0i-TC, FANUC 18i-MB, Heidenhain TNC425M или Siemens 802D.

Технические характеристики двухшпиндельного токарного станка с ЧПУ RAIS T200.2S

Характеристика	T200.2S
Наклон каретки, гр.	45
Диаметр обработки над суппортом, мм	250
Максимальный диаметр обработки, мм	210
Максимальная длина обработки / Ход противошпинделя Z1, мм	600/470
Максимальные обороты шпинделя / противошпинделя, об/мин	4500/4500
Мощность двигателя шпинделя / противошпинделя, кВт	18/11 KW
Максимальный диаметр патрона шпинделя / противошпинделя, мм	190/135
Максимальный диаметр обработки прутков шпинделя / противошпинделя, мм	52 / Ш 30
Конус шпинделя / противошпинделя	А2-6 / А2-4
Внутренний диаметр шпинделя / противошпинделя, мм	62/42
Зажим шпинделя / противошпинделя.	Гидравлический
Инструментальная система, револьверная голова, мм	VDI3425/30. 300
Максимальный диаметр инструмента с цилиндрическим хвостовиком, мм	32
Размер сечения резца, 8 позиций, мм	20x20
Максимальные обороты приводных инструментов, об/мин	3000
Диапазон перемещений револьверной головы X, Z, мм	175,310
Быстрый ход по осям, м/мин	20
Рабочие подачи, мм./мин	5000
Мощность Серводвигателей двигателей по осям, кВт	2,2/2,2
С ось с индексацией шпинделя и противошпинделя. °	0.001
Точность позиционирования, мм	+/-0,006
Точность повторения, мм	+/-0,002
Диаметры ШВП осей.	32
Система ЧПУ	Fanuc
Габариты, мм	3209x1621x1916
Вес RAIS T200.2S T200.2S , кг	3800

Стандартная комплектация

• Система ЧПУ Fanuc 0i-TD.
• Ручной пульт с маховичком
• Автоматическая система смазки
• Гидравлические патроны - D169 / D134 мм
• Револьверная голова на 8 не приводных инструментов (не DVI)
• Рабочее освещение
• Система охлаждения с помпой
• Комплект ключей для обслуживания.
• Две ножные педали для управления патроном и пинолью
• Руководство по эксплуатации на русском языке
• Упаковка - на поддоне

Опции за доп. плату

• Прутковый податчик, длина 1200 - 3200 мм
• Управление Прутковым податчиком
• Ось "Y"
• Револьверная голова (VDI 3425/30) с возможностью установки приводного инструмента + "С"-ось
• Цанговый патрон для шпинделя / противошпинделя
• Автоматическая измерительная система
• Уловитель деталей
• Охлаждение электрошкафа
• Стружкотранспортер
