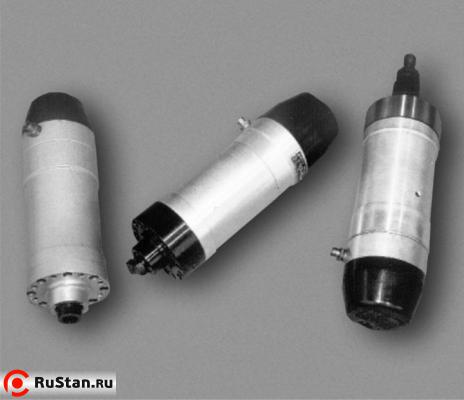

Электромеханическая головка ЭМГ-53

Электромеханическая головка ЭМГ-53 предназначена для механизированного зажима инструмента в шпинделях фрезерных, расточных и других станков, привода кулачков токарных патронов, перемещения пинолей задних бабок. Головки могут встраиваться как во вновь создаваемое оборудование, так и при модернизации действующих станков.

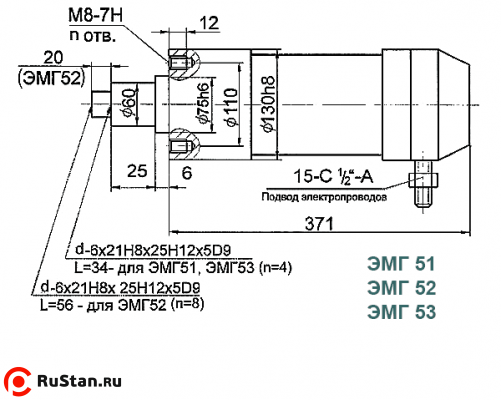

Предусмотрено четыре исполнения головок:

• ЭМГ 50 — вращающаяся с тянущим выходом;
• ЭМГ 51 — стационарная с вращательным выходом;
• ЭМГ 52 — вращающаяся с вращательным выходом;
• ЭМГ 53 — стационарная с вращательным выходом.

Головки ЭМГ 50 и ЭМГ 52 устанавливаются непосредственно на шпинделе станка посредством переходного фланца и вращаются вместе с ним. Подвод электроэнергии осуществляется с помощью щеток.

Максимальная скорость вращения шпинделя станка 3200 мин^-1. Указанные головки отбалансированы динамически. Максимальный дисбаланс 80 г×см. Головки ЭМГ 51 и ЭМГ 53 являются стационарным вариантом головки ЭМГ 52.
