Цена для юр. и физ. лиц
41 760 руб.
с НДС - на 29.03.2024 г.
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы

Гидравлический ручной профилегиб Metal Master APV-60 предназначен для холодной радиусной и шаблонной гибки профильных и водо-газопроводных труб, а также проката круглого и квадратного сечения.

Особенности Metal Master APV-60

  • Функция профилегиба.
  • Функция трубогиба.
  • Гибка труб профильного сечения.

Работа трубогиба Metal Master APV-60

  1. Перед применением трубогиб необходимо закрепить.
  2. Устанавливаете на силовую раму станка вальцы соответвующие размерам обрабатываемой трубы. С помощью домкрата прижимаете её между ведущим вальцом и прижимными вальцами.
  3. Постепенно работая домкратом прокатываете трубу силовым колесом до необходимого радиуса гиба. С помощью гидроклапана освобождаете и извлекаете трубу из станка. Под воздействием пружин рама становится в исходное положение. На силовой раме выполнены ряд отверстий для получения малых радиусов гибки. При увеличении размеров изгибаемых труб прижимные вальцы необходимо устанавливать дальше друг от друга для облегчения работы силового колеса.

Технические характеристики APV 60

Характеристика Значение
Наибольшее усилие гидроцилиндра, Тс 6
Наибольший ход прижимных валов, мм 150
Габаритные размеры, мм 1000х500х280
Масса базовой комплектации, кг 36

Вид профиля Макс. сечение профиля,мм Минимальный радиус, мм Оснастка
Оснастка в комплекте
60 х 10 150 базовая
20х20 150 базовая
15х15
20х20
40х20
40х25
60х40
300 базовая
Дополнительная оснастка
15х15
25х25
30х30
50х25
50х30
300 доп. набор
40х40 300 доп. набор
Ø 32 x 3.5 150 наборы круглых труб
Ø 20 300
40х4 500 набор для полосы

Оснастка

Оснастка для радиусной прокатки
Дополнительный набор проточки 30-50 APV 60
Набор базовый для профильных труб
Набор вальцов для радиусной гибки круглых труб ф17-34 APV 60
Набор вальцов для радиусной гибки круглых труб ф22-27 APV 60
Валец верхний (проточка 60) с ребордой
Валец верхний (проточка 40) с ребордой

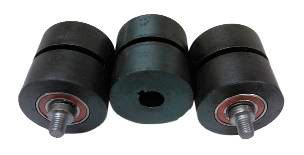

Вальцы боковые гладкие
Набор вальцов для радиусной гибки полосы 40х4 на ребре APV 60
Набор вальцов из капролона
Оснастка для сегментной гибки
Крепление для сегмента APV 60
Сегмент 3/8"
Сегмент 1/2"
Сегмент 3/4"
Сегмент 1"
Универсальные ролики-упоры APV 60
Набор для гибки полосы на 90° APV 60
Набор для гибки под углом 90° методом намотки проф.труб 20х20 и 25х25
