Цена для юр. и физ. лиц
1 636 712 руб.
с НДС - на 23.12.2024 г.
Купить в лизинг Сравнить Избранное
Модель:
HPJ-K 2563
Артикул:
00000012695
Производитель: Metal Master
Сертификат: Официальный дилер
  • Описание
  • Документы
  • Комментарии
  • Отзывы

Листогибочные прессы серии HPJ-K имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется большинством мировых производителей листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.

Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений.

Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

Станок оснащен контроллером Estun E210. Управление по оси Y осуществляется контроллером путем задания угла гиба, который затем пересчитывается в положение механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется контроллером. Перемещение упора по оси Х осуществляется шаговым двигателем через высокоточную ШВП с направляющими. Приводы по осям представляют собой комплектные сервоприводы (КСП) производства Estun.


Узлы
Панель управления Панель управления

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен контроллер Estun E210 (память на 100 программ по 25 гибов в каждой программе, встроенная библиотека инструмента), на котором отображаются заданные и текущие положения рабочих органов по осям.

С панели управления можно задать как координату «Y» (погружения ножа в матрицу - угол гиба), так и координату «Х» (перемещение ограничителей подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/автоматический) и кнопка аварийного останова.

Штанга положений подвижной траверсы Штанга положений подвижной траверсы

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и установить границу переключения скорости подачи и рабочего хода пуансона.

Защита задней стенки Защита задней стенки

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

Концевой выключатель безопасности Концевой выключатель безопасности

Отключает питание станка в случае открытия задней стенки.

T-образный паз на рабочем столе T-образный паз на рабочем столе

Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.

Электро-шкаф Электро-шкаф

Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider.

Стандартные матрица и пуансон Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam.

Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица


Технические характеристики HPJ-K 2563

Характеристика Значение
Усилие, тонн 63
Длина рабочего стола, мм 2500
Расстояние между колоннами, мм 2000
Глубина зева, мм 250
Ход пуансона 100
Расстояние между столом и траверсой, мм 320
Скорость рабочая/ обратного хода, мм/с 10\80
Мощность двигателя, кВт 5,5
Габариты, ДхШхВ, мм 2900x1600x2050
Вес HPJ-K 2563 нетто/брутто, кг 3900/4000

Стандартная комплектация HPJ-K 2563

  • Контроллер двухосевой - E210 (Estun)
  • Приводы по осям - Комплектные сервоприводы (КСП) производства Estun

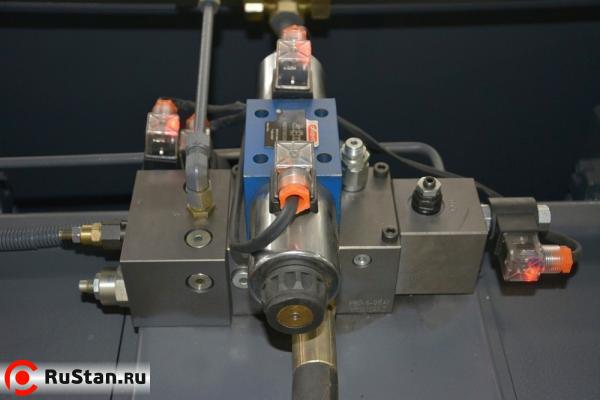

  • Клапаны - Bosch-Rexroth
  • Электроавтоматика - Siemens и Schneider
  • Масляный насос - Шестеренный
  • Инструмент - Матрица 4-сторонняя/пуансон AMADA Promecam
  • Оснащение заднего упора (пальцы) - 2 штуки
  • Уплотнения г/ц - NOK Japan
  • Пульт управления - На поворотном кронштейне
  • Педаль управления - Выносная, с кнопкой аварийного останова
