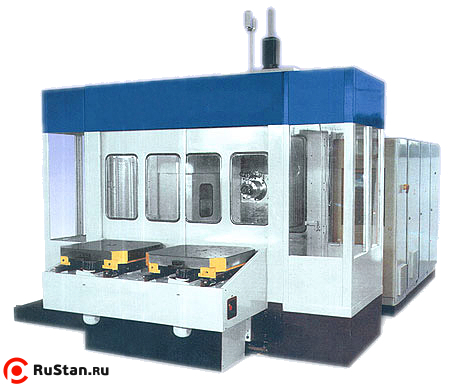

Обрабатывающий центр ИС500ПМФ4-СТ01 предназначен для высокопроизводительной обработки особо сложных корпусных деталей из любых конструкционных материалов в различных отраслях промышленности, в том числе для производства сложных пресс-форм. Сочетает в себе высокий уровень универсальности, компактности и точности.
Оборудован устройством автоматической смены инструмента, устройством автоматической смены столов-спутников, дискретным поворотным столом (120 позиций) или непрерывным поворотным столом (360 000 позиций) 500х500 мм.
Устройство ЧПУ и электропривода фирм "Fanuc", "Siemens", отечественных производителей.
Технические характеристики ИС800ПМФ4-СТ01 | |
|---|---|
| Характеристика | Значение |
| Ось Х (стол поперечно), мм | 1000 |
| Ось Y (шпиндельная бабка вертикально), мм | 630 |
| Ось Z (стойка продольно), мм | 800 |
| Ось B (поворотный стол) , дискретность позиционирования | 0,001° |
| Частота вращения шпинделя, об/мин. | 8...4500 |
| Конус для крепления инструмента в шпинделе | ISO 50 |
| Мощность электродвигателя привода вращения шпинделя, кВт | 22 |
| Крутящий момент на шпинделе, Hм | 900 |
| Диапазон рабочих подач по осям Х,Y,Z, мм/мин | 1...6000 |
| Диапазон рабочих подач по оси B, град/мин | 1...1080 |
| Ускоренные перемещения по осям Х,Y,Z, мм/мин. | 15000 |
| Ускоренные перемещения по оси B, мин-1 | 10 |
| Емкость инструментального магазина, шт | 40,64,100 |
| Длина инструмента , мм | 400 |
| Наибольшая масса инструмента, кг | 25 |
| Наибольший диаметр инструмента с пропуском гнезд/без пропуска гнезд | 315/125 |
| Среднее время смены инструмента "от реза до реза", сек | 20 |
| Размеры рабочей поверхности столов-спутников, мм | 500х500 |
| Емкость накопителя столов-спутников, шт | 2(8) |
| Грузоподъёмность стола-спутника, кг | 880 |
| Габаритные размеры станка (LxBxH), мм | 5813х4750х3560 |
| Общая масса станка, кг | 14070 |
