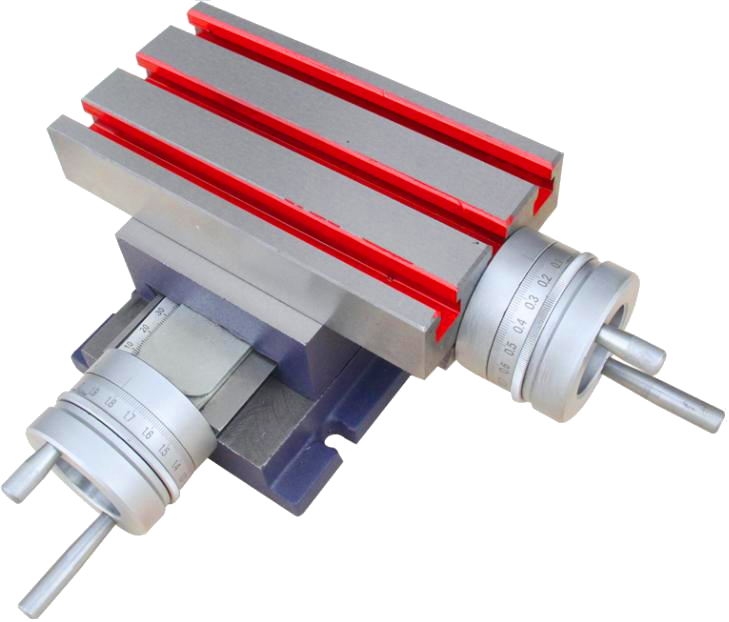

Стол координатный неповоротный АКВ-1
Код товара:
29616
В наличии 17 шт.
16 380 руб.
с НДС - на 03.12.2024 г.
| Модель: |  |
АКВ-1 |
| Артикул: | |
CNIC48882 |
| Производитель: |  |
CNIC |
- Описание
-
Документы - Комментарии
- Отзывы
Стол координатный неповоротный предназначен для использования в качестве дополнительной оснастки преимущественно на универсальных фрезерных, шлифовальных, сверлильных станках. Использование стола позволяет успешно выполнять такие операции как продольно-поперечное фрезерование, сверление и шлифование, фрезерование пазов, уступов и других элементов детали через необходимые расстояния, а так же производить разметку и контрольные измерения.
Размеры координатного стола
Технические характеристики AKB-1 | |
|---|---|
| Характеристика | Значение |
| Длина рабочей поверхности A, (мм) | 300 |
| Ширина рабочей поверхности B, (мм) | 140 |
| Ширина паза рабочей поверхности C, (мм) | 16 |
| Количество пазов | 2 |
| Расстояние между пазами рабочей поверхности D, (мм) | 65 |
| Общая высота G, (мм) | 85 |
| Длина базовой платформы J, (мм) | 234 |
| Диаметр базовой платформы Н, (мм) | 208 |
| Расстояние между крепежными отверстиями базы К, (мм) | 182 |
| Количество крепежных мест | 2 |
| Габарит маховика E, (мм) | 95 |
| Продольная подача X, (мм) | 180 |
| Поперечная подача Y, (мм) | - |
| Цена деления шкалы маховика, (мм) | 0.05 |
| Желоб для отвода СОЖ | - |
| Масса АКВ-1 , (кг) | 13 |
Комплектность
- стол координатный в сборе;
- ручка маховика – 1шт (для модели АКВ-1);
- ручка маховика – 2шт (для модели АКВ-2);
- паспорт;
