Фрезерный станок по металлу Proma FPX-20E

Мини фрезерный настольный станок Proma FPX-20E предназначен для использованию на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских, служит для обработки плоских и фасонных поверхностей, тел вращения, зубчатых колес и т. п. металлических и других заготовок фрезой, и растачивания отверстий в деталях из черных и цветных металлов, их сплавов и пластмасс.

На фрезерных станках возможно выполнение разнообразных, сверлильных и других операций, обработка горизонтальных и наклонных плоскостей, пазов, углов, рамок.

Основные узлы и детали

1. Коробка передач
2. Панель управления
3. Маховичёк микроподачи
4. Винт зажатия шпинделя
5. Патрон

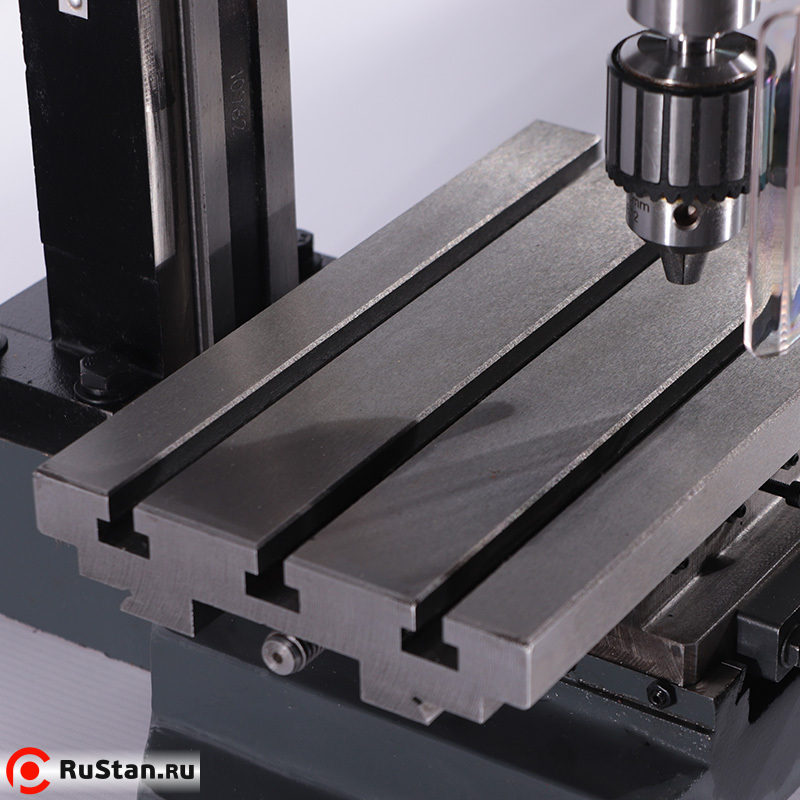

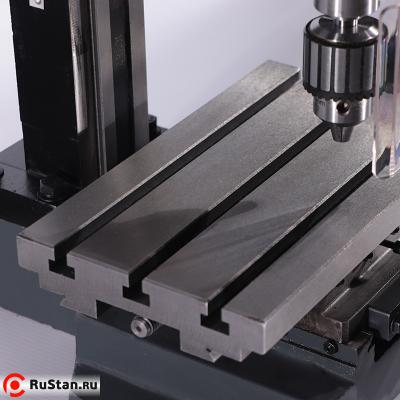

6. Рабочий стол

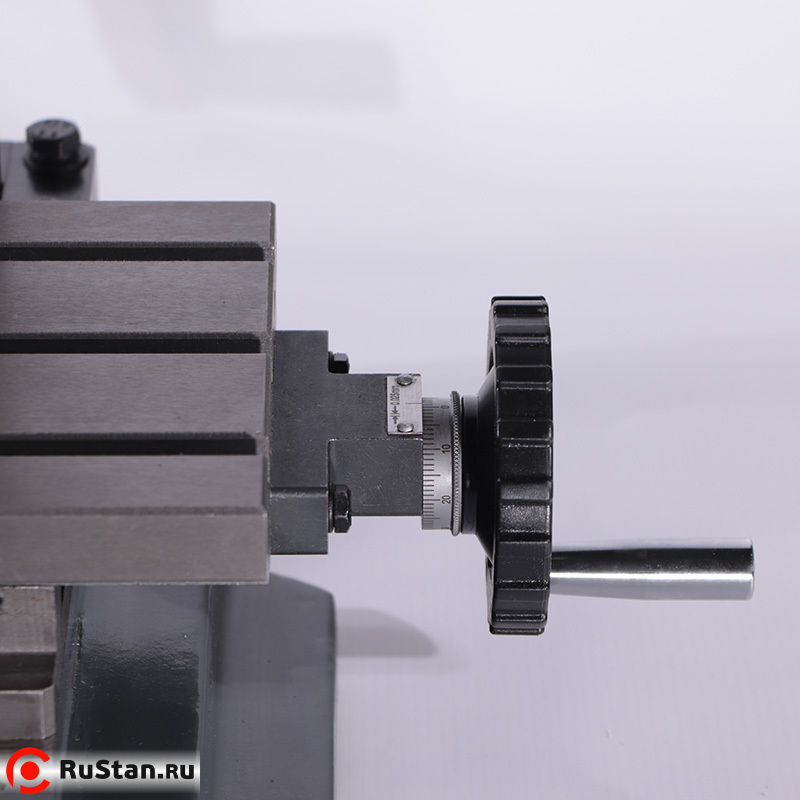

7. Маховичёк поперечной подачи
8. Двигатель
9. Маховичёк вертикальной подачи
10. Рычаг шпинделя
11. Стойка с призматической направляющей
12. Маховичёк продольной подачи
13. Основание

Привод мини фрезерного станка FPX-20E обеспечивается коллекторным двигателем с постоянными магнитами. Диапазоны оборотов выбираются с помощью двухскоростной коробки передач (H и L). Плавная регулировка скорости вращения шпинделя обеспечивает потенциометр, благодаря которому можно установить любую скорость вращения в выбранном диапазоне.

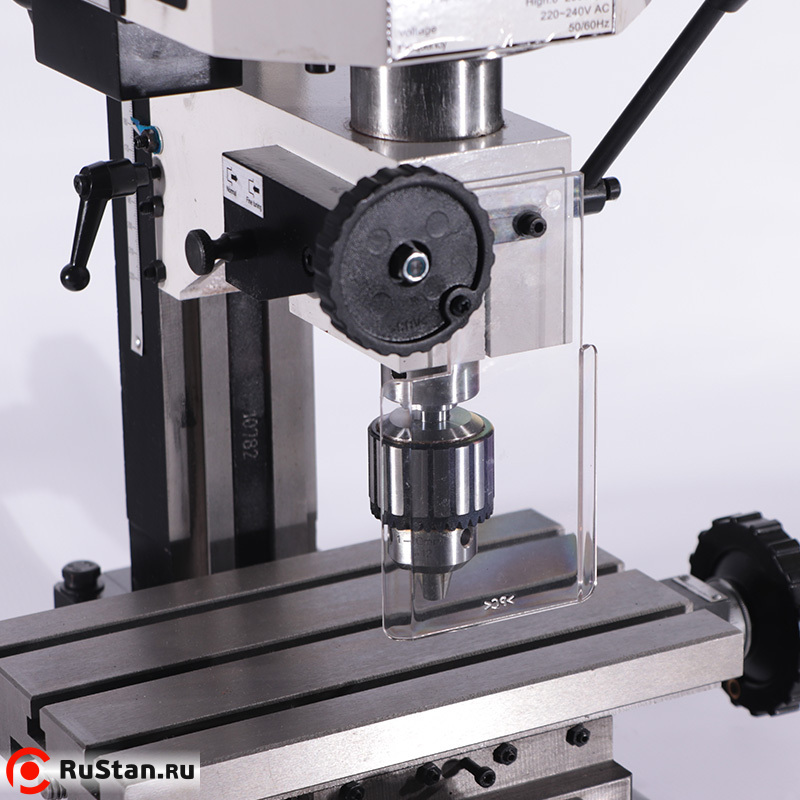

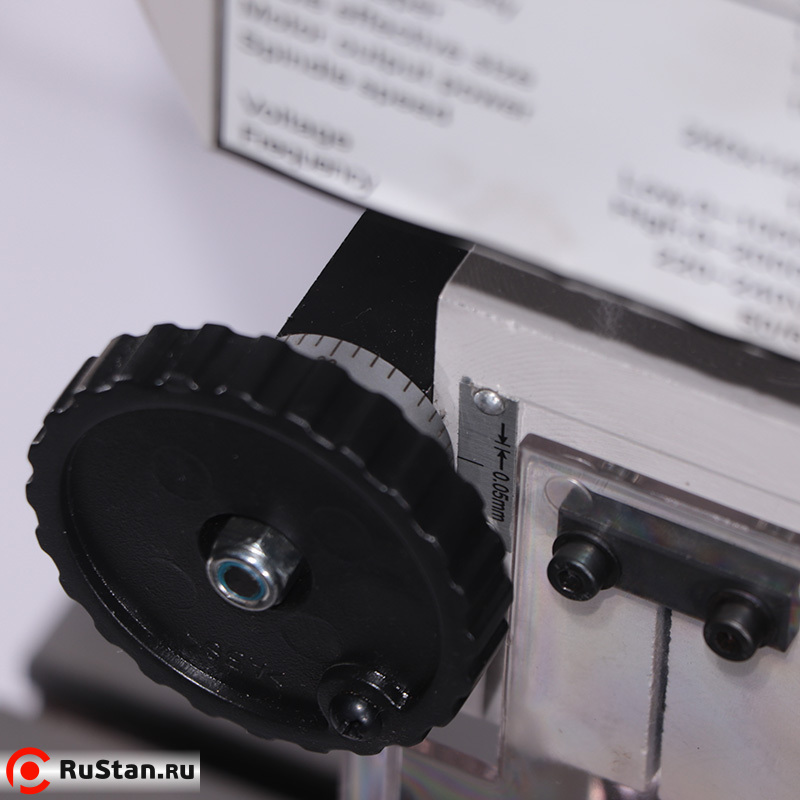

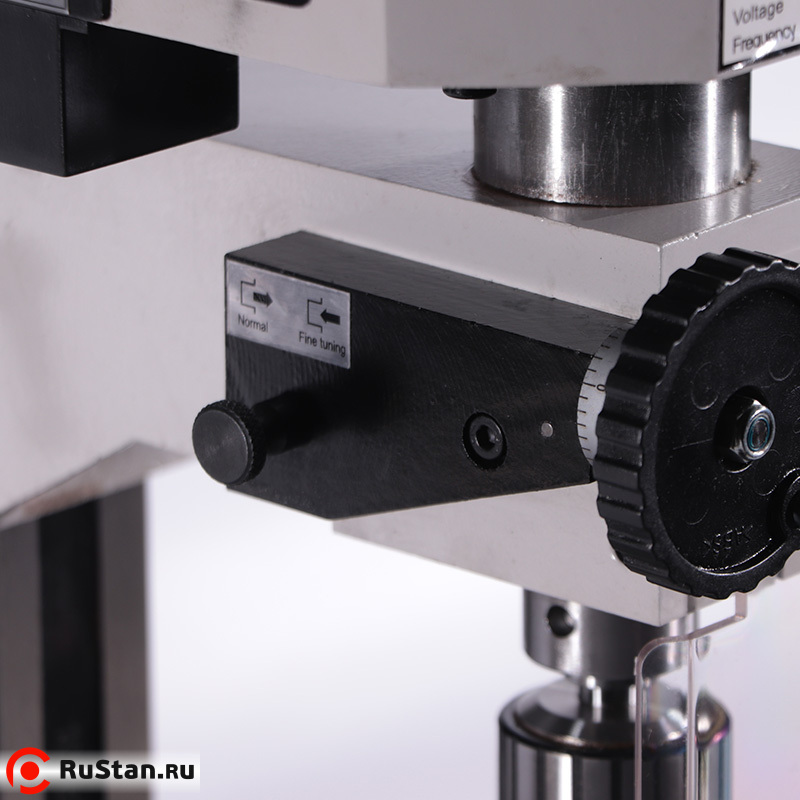

Подача шпинделя осуществляется двумя способами. Один способ – посредством рычага подачи, который служит, прежде всего, для сверления или чернового прохода при фрезеровании (максимум 2мм за проход). Другой способ – с помощью микроподачи. Её включение производится рычажком в положение « А » (рис.5). При помощи червячной передачи, вращая маховичёк микроподачи, посредством лимба, можно достичь требуемой глубины обработки. После установки глубины, необходимо зажать шпиндель зажимным болтом 4.

Комплект поставки

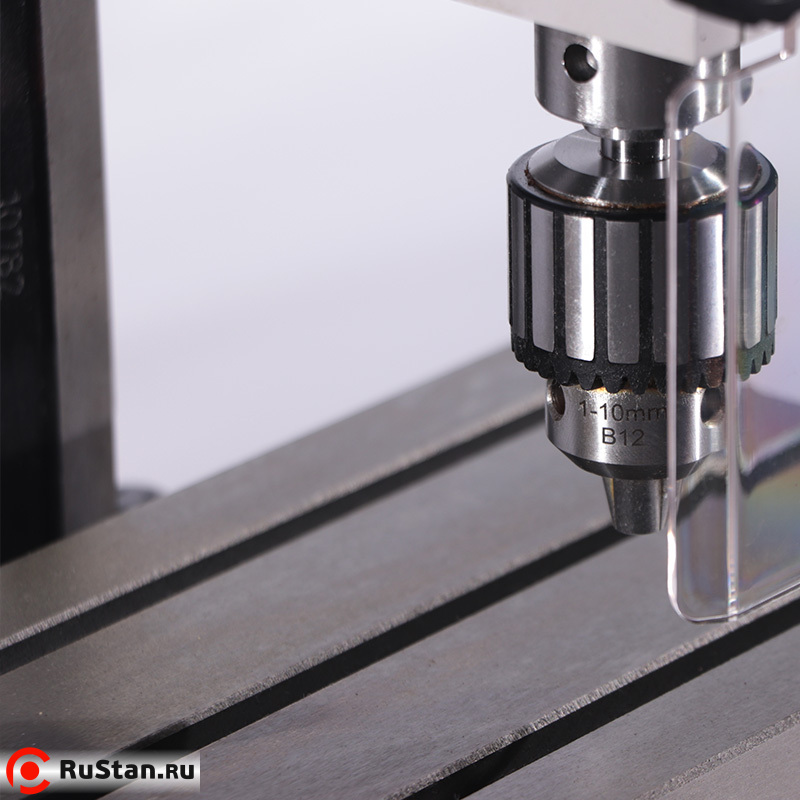

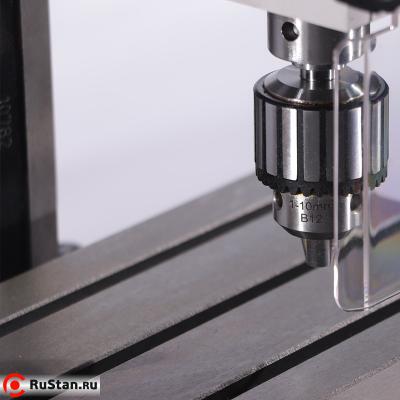

• Патрон 1-10мм В12 - 1 шт.
• Конус патрона МК2 - 1 шт.
• Инструментальный болт - 1 шт.
• Стопор шпинделя - 1 шт.
• Маслёнка - 1 шт.
• Ручки штурвалов - 4 шт.
• Сухари Т-образного стола - 4 шт.
• Инструмент:
  • Ключ сверлильного патрона - 1 шт.
  • Ключ торцовый шестигранный 6 и 3 мм - 2 шт.
  • Ключ гаечный 8х10 и 7х5,5 мм - 2 шт.
  • Ключ радиусный 38х42 мм - 1 шт.
  • Инструкция по эксплуатации
