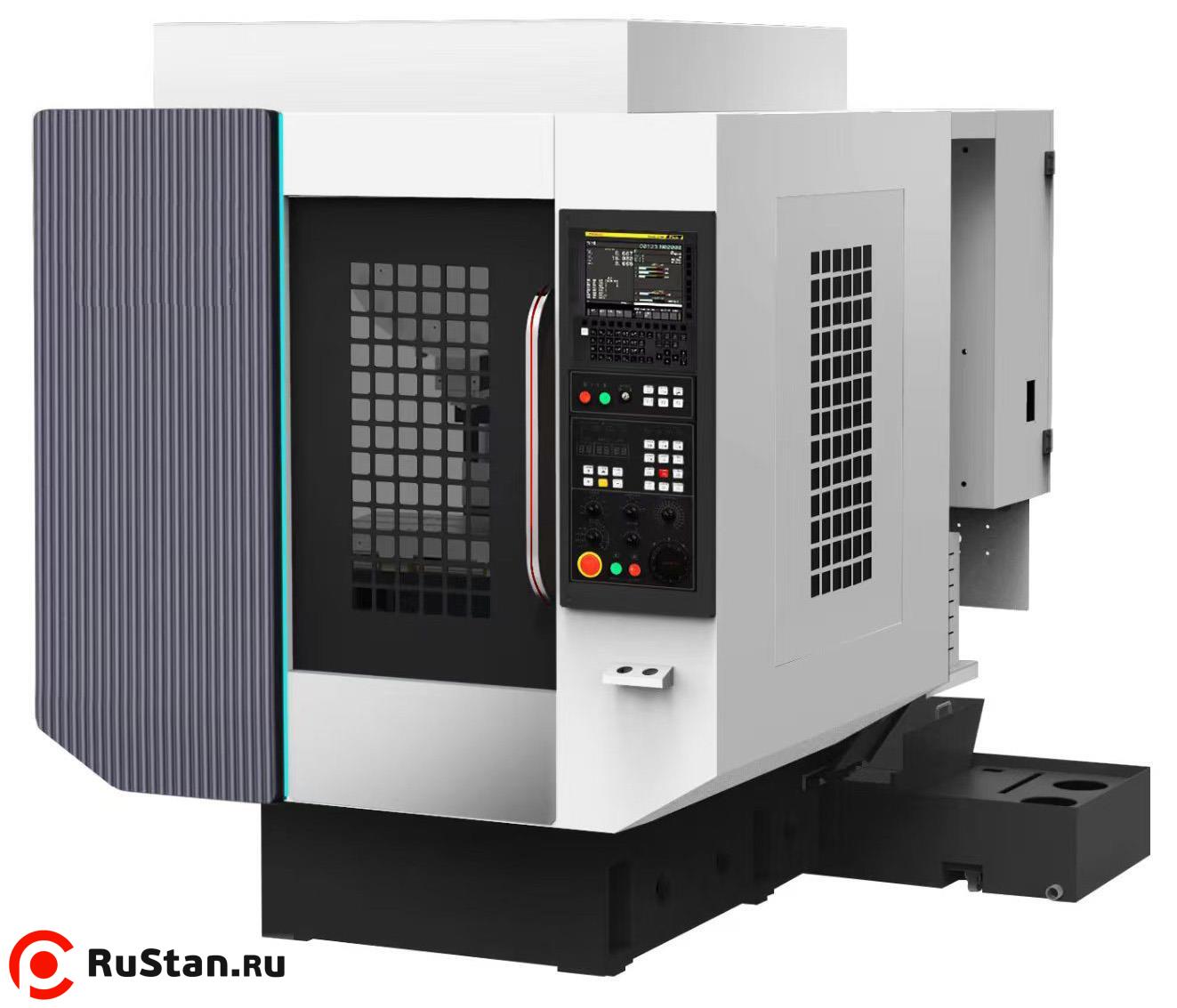

Фрезерный обрабатывающий центр TD600

Фрезерный обрабатывающий центр TD600 — высокоскоростной вертикальный станок с ЧПУ для изготовления небольших деталей высокой точности. Модель предназначена для комплексной металлообработки: фрезерования плоских поверхностей, обработки отверстий, пазов, уступов, фасонных и сферических поверхностей, сверления, развертывания, зенкерования и нарезания резьбы.

Вертикальный фрезерный центр TD600 применяется для обработки заготовок из стали, цветных металлов и сплавов. Станок востребован в электронной, приборостроительной, аэрокосмической, медицинской промышленности, военно-промышленном комплексе, а также при производстве небольших штампов, пресс-форм и точных корпусных деталей.

TD600 построен по классической схеме вертикального обрабатывающего центра: шпиндель перемещается по оси Z, а рабочий стол выполняет продольное и поперечное перемещение по осям X и Y. Цельнолитая станина, высокоскоростной шпиндель BT30, линейные направляющие качения и ШВП с предварительным натягом обеспечивают жесткость конструкции, точное позиционирование и стабильное качество обработки при работе на высоких скоростях.

Преимущества

• Высокоскоростная обработка с частотой вращения шпинделя до 20000 об/мин.
• Промышленная система ЧПУ Siemens 828D с русскоязычным интерфейсом.
• Высокая точность позиционирования — ±0,005 мм.
• Повторяемость обработки — ±0,003 мм.
• Дисковый магазин инструмента на 21 позицию для автоматической смены инструмента.
• Быстрая смена инструмента — 1,6 с.
• Скорость быстрого хода по осям X, Y и Z — 48000 мм/мин.
• Рабочий стол 700 х 420 мм с допустимой массой заготовки до 300 кг.
• Цельнолитая станина из высокопрочного чугуна с термической обработкой и искусственным старением.
• Прецизионный шпиндель BT30 с прямым подключением к приводу.
• Шарико-винтовые передачи с предварительным натягом класса точности C3.
• Высокоскоростные линейные направляющие качения для точных перемещений на рабочих и ускоренных подачах.
• Масляный охладитель шпинделя для стабильной работы на высоких оборотах.
• Полная кабинетная защита рабочей зоны для безопасной эксплуатации.
• Автоматическая система смазки направляющих и опор ШВП.
• Система подачи СОЖ и пистолет подачи СОЖ для обработки и очистки рабочей зоны.

Конструктивные особенности

Конструкция фрезерного центра TD600 рассчитана на точную и стабильную обработку деталей сложной формы. Основные узлы станка ориентированы на жесткость, снижение вибраций, сохранение точности перемещений и эффективную работу на высоких оборотах шпинделя.

Фото конструктивных узлов

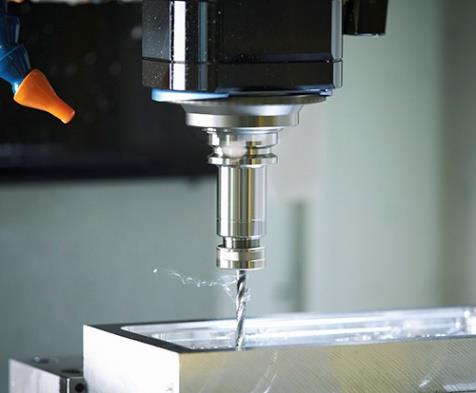

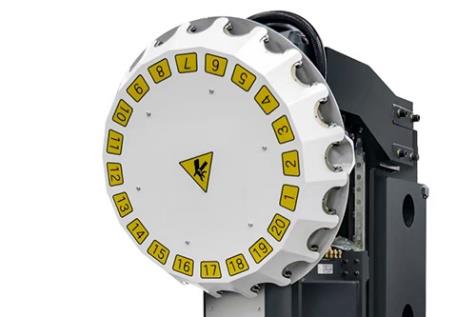

Шпиндель BT30	Магазин инструмента

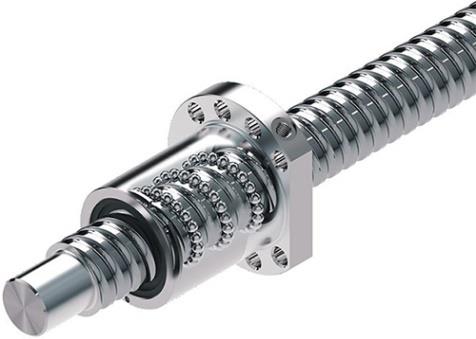

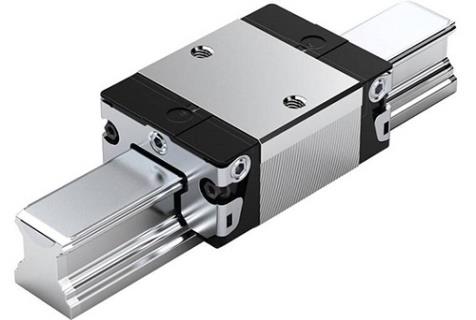

ШВП	Линейные направляющие

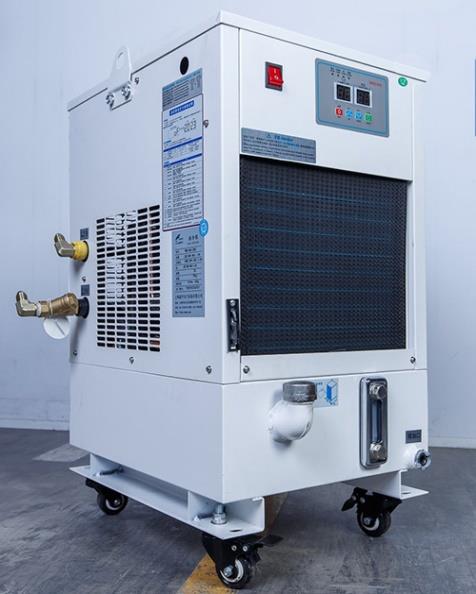

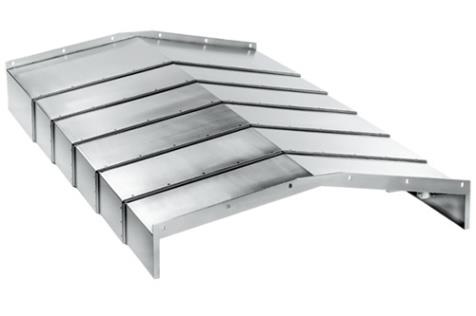

Телескопическая защита направляющих	Масляный охладитель шпинделя

Комплектация

TD600 поставляется с базовым набором систем, необходимых для точной обработки, обслуживания станка, охлаждения зоны резания и безопасной эксплуатации. В комплектацию входят система ЧПУ Siemens 828D, магазин инструмента, системы СОЖ и смазки, защитные устройства, освещение рабочей зоны и техническая документация.

• Фрезерный обрабатывающий центр TD600
• Система ЧПУ Siemens 828D
• Магазин инструментов дискового типа на 21 инструмент
• Сервоприводы шпинделя и осей Siemens
• Переносной пульт управления с маховичком
• Пневматическая система
• Пневматический обдувочный пистолет
• Пистолет подачи СОЖ
• Система подачи СОЖ
• Автоматическая система смазки
• Телескопическая защита направляющих
• Трехцветная сигнальная лампа
• Масляный охладитель шпинделя
• Теплообменник электрошкафа
• Освещение рабочей зоны
• Полная кабинетная защита рабочей зоны
• Замок дверей рабочей зоны
• Комплект обслуживающего инструмента
• Комплект технической документации
• Руководство по эксплуатации на русском языке

Особенности комплектации

Фото элементов комплектации

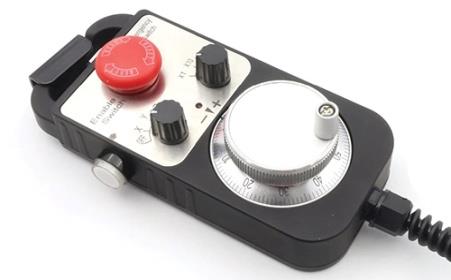

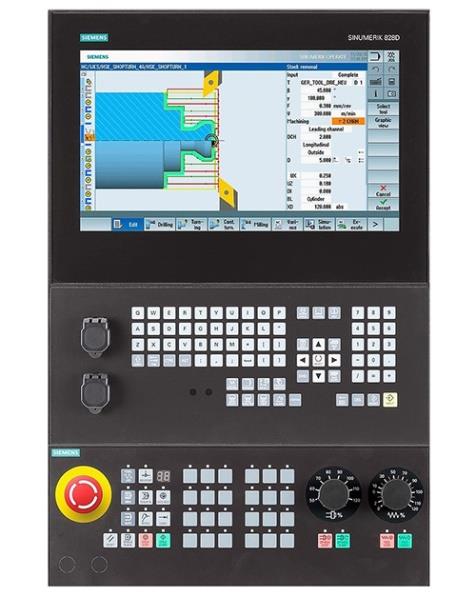

Система ЧПУ Siemens 828D	Переносной пульт управления

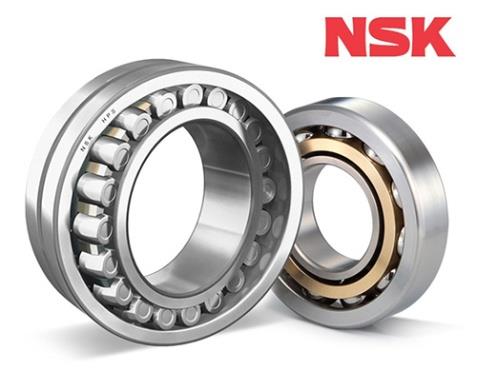

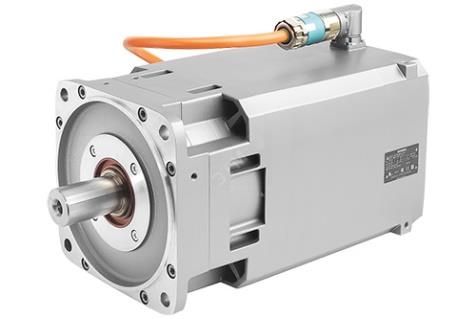

Сервопривод Siemens	Подшипники NSK

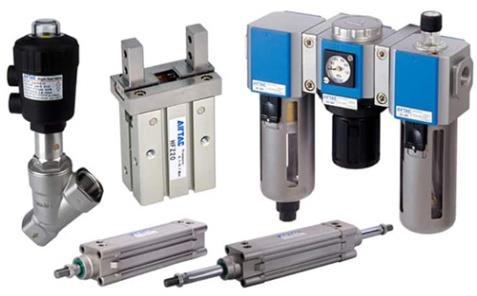

Пневматическая система	Обдувочный пистолет

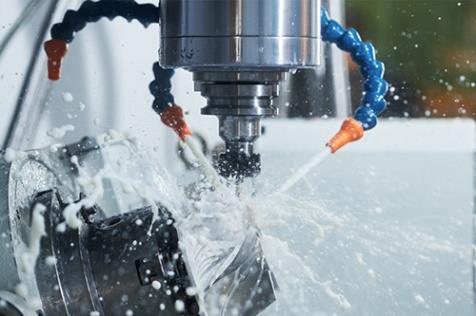

Система подачи СОЖ	Пистолет подачи СОЖ

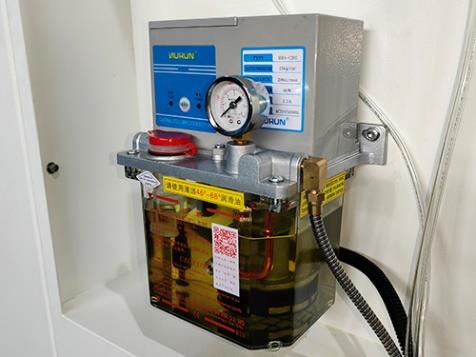

Автоматическая система смазки	Масляный охладитель шпинделя

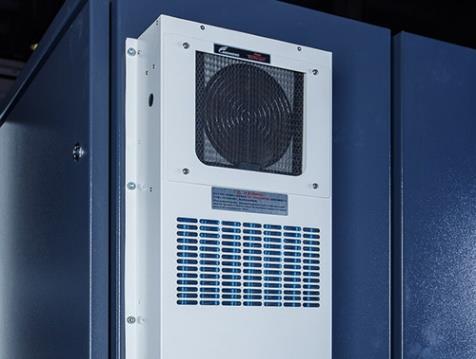

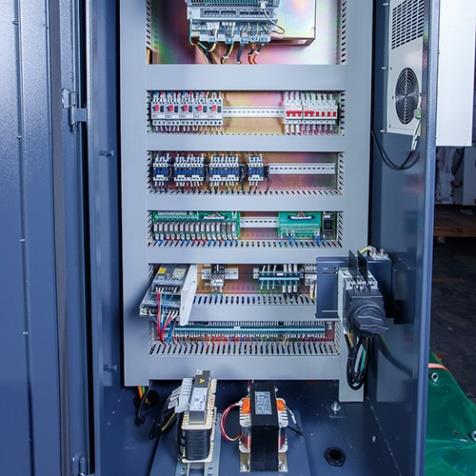

Электрошкаф	Теплообменник электрошкафа

Безопасность и защита станка

Для защиты оператора и сохранения ресурса основных узлов TD600 оснащен закрытой рабочей зоной, блокировкой дверей, телескопической защитой направляющих, сигнальной лампой и защищенным электрошкафом. Эти решения помогают безопасно выполнять обработку с применением СОЖ и на высоких скоростях резания.

• Полностью закрытая рабочая зона с защитными устройствами.
• Большеразмерные раздвижные двери с бронированным стеклом.
• Смотровые окна по бокам рабочей зоны.
• Автоматическая блокировка дверей во время обработки.
• Защита направляющих и ШВП от стружки, СОЖ и пыли.
• Трехцветная сигнальная лампа для индикации состояния станка.
• Пылезащищенный электрошкаф.
• Защита проводки и силовой цепи от перегрузки по току и короткого замыкания.

Фото систем безопасности и обслуживания

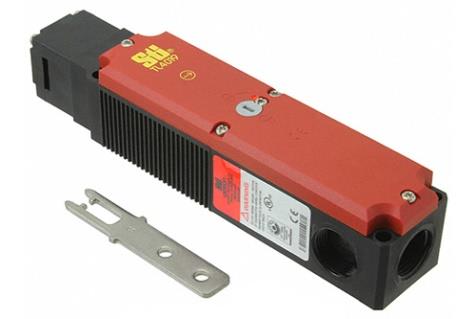

Полная кабинетная защита	Замок дверей рабочей зоны
Освещение рабочей зоны	Трехцветная сигнальная лампа

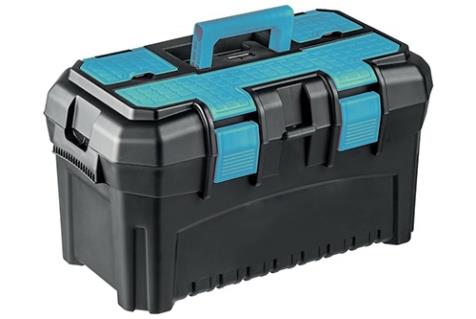

Комплект обслуживающего инструмента	Комплект технической документации

Область применения

Обрабатывающий центр TD600 подходит для предприятий, которым требуется компактный, точный и производительный вертикальный фрезерный станок с ЧПУ для серийной и мелкосерийной обработки деталей сложной формы.

• Изготовление деталей высокой точности.
• Обработка стали, цветных металлов и сплавов.
• Производство деталей для электронной промышленности.
• Приборостроение.
• Аэрокосмическая промышленность.
• Медицинская промышленность.
• Военно-промышленный комплекс.
• Изготовление небольших штампов и пресс-форм.
