Цена для юр. и физ. лиц
33 055 034 руб.
с НДС - на 29.12.2024 г.
Купить в лизинг Сравнить Избранное
Модель:
FLT-12035ET
Производитель: JQLaser
Сертификат: Официальный дилер
  • Описание
  • Документы
  • Видео
  • Комментарии
  • Отзывы

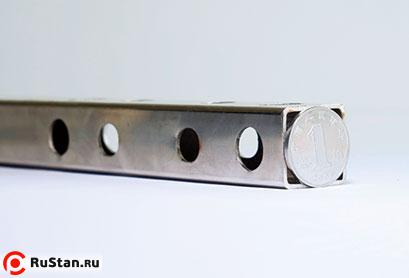

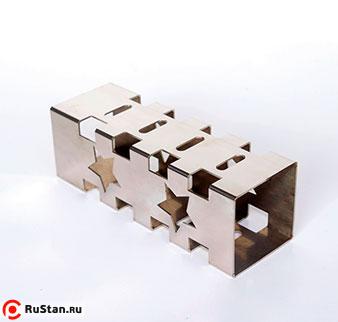

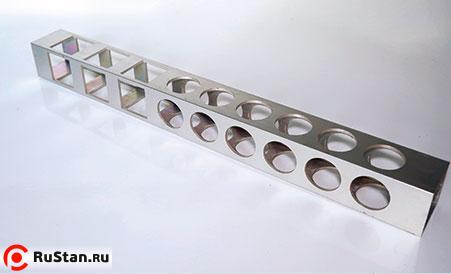

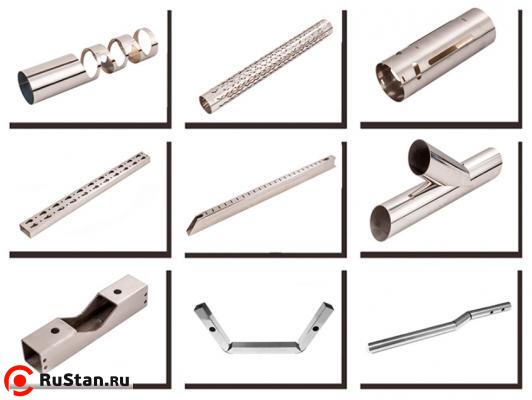

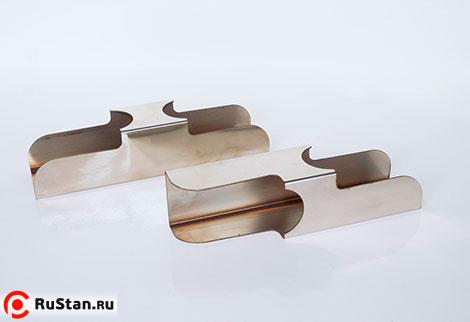

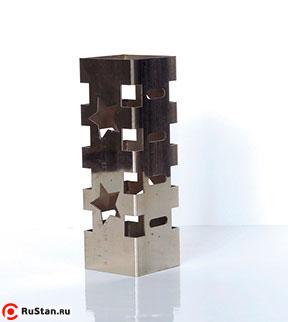

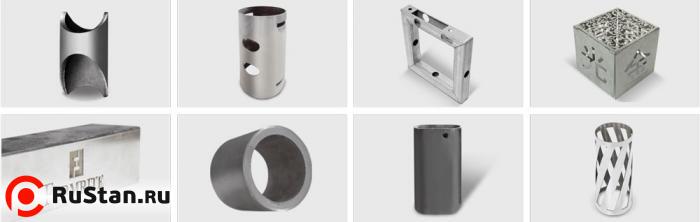

Установка лазерной резки труб FLT-12035ET с источником Raycus/IPG предназначена для вырезки отверстий различных форм в ней. Станок предназначен для резки трубы различного сечения (круглые, квадратные, прямоугольные и т.д.). В качестве режущего инструмента в станке используется лазерное излучение генерируемое источником фирмы Raycus или IPG со сроком службы до 100 000 часов.

Функциональные возможности

  • Резка угловой стали и швеллерной стали.
  • Функция автоматической смазки.
  • Беспроводное управление WiFi.
  • База данных технологий лазерной резки.
  • Функция сигнализации низкого давления вспомогательного газа.
  • Защита открытых дверей.
  • Система антистолкновения патрона и роликовых направляющих.
  • Аварийная сигнализация лазера.
  • Аварийная сигнализация водоохладителя.
  • Система удаления пыли.
  • Ручной автономный режим управления.
  • Регулировка скорости подачи с переменной частотой.
  • Автоматическое позиционирование.
  • Предупреждение об отклонении от нормы.
  • Быстрое центрирование труб.

Патроны

Задний патрон

Задний патрон

Передний и промежуточный патроны

Передний и промежуточный патроны

Система поддержки

Система поддержки заготовки (плавающая поддержка)

Автонастройка 8 роликов помогает получить более высокую точность резки. Сила зажима стабильная, надежна и регулируется движением. Патрон позволяет зажать трубы любого профиля без повреждений. Высокая точность зажима и долгий срок службы.

Ключевые узлы и системы

Направляющие HIWIN

Направляющие HIWIN (Тайвань)

Зубчатая рейка YYC

Зубчатая рейка YYC (Тайвань)

Сервоприводы Yaskawa

Сервоприводы Yaskawa (Япония)

Полностью закрытая конструкция с сопрягаемой поверхностью и выленепроницаемостью.

  • Электрические компоненты Schneider (Франция).
  • Серворедукторы Beitto (Япония).
  • Пневматические компоненты AirTAC (Тайвань).
  • Промышленный контроллер Yanhua (Китай).
  • Система смазки Dingshen (Китай).

Технические характеристики FLT-12035ET

Характеристика Значение
Максимальная длина исходной заготовки 12000 мм
Максимальная длина готового изделия 12000 мм
Минимальный остаток трубы 0 мм
Диаметр обрабатываемых круглых труб 10-350 мм
Диаметр обрабатываемых квадратных труб 10-245 мм
Максимальный вес исходной заготовки 560 кг
Лазерный источник Raycus (IPG опция)
Мощность источника 6 кВт
Точность позиционирования ± 0,03 мм/м
Точность реза ± 0,01 мм
Скорость вращения 80 об/мин
Максимальная скорость перемещения 100 м/мин
Газовая среда для работы Азот, кислород, сжатый воздух
Габаритные размеры 22265x2143x3010 мм
Масса FLT-12035ET 17000 кг
Электропитание 380v/50Hz (60Hz)
