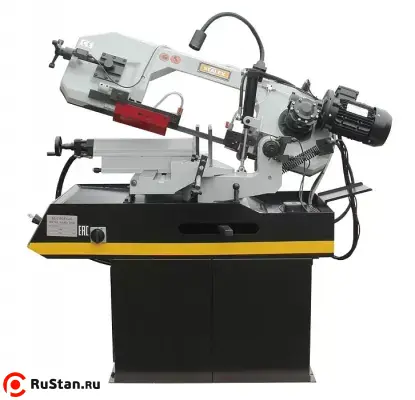

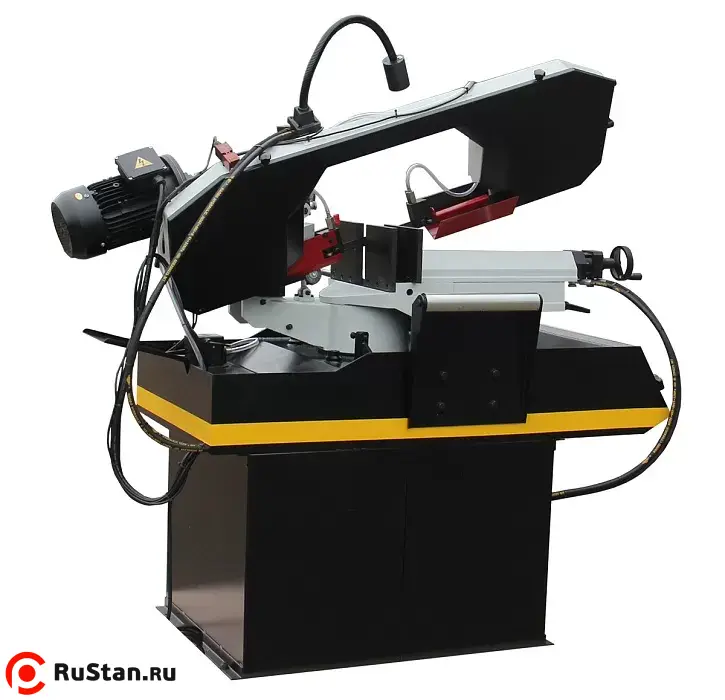

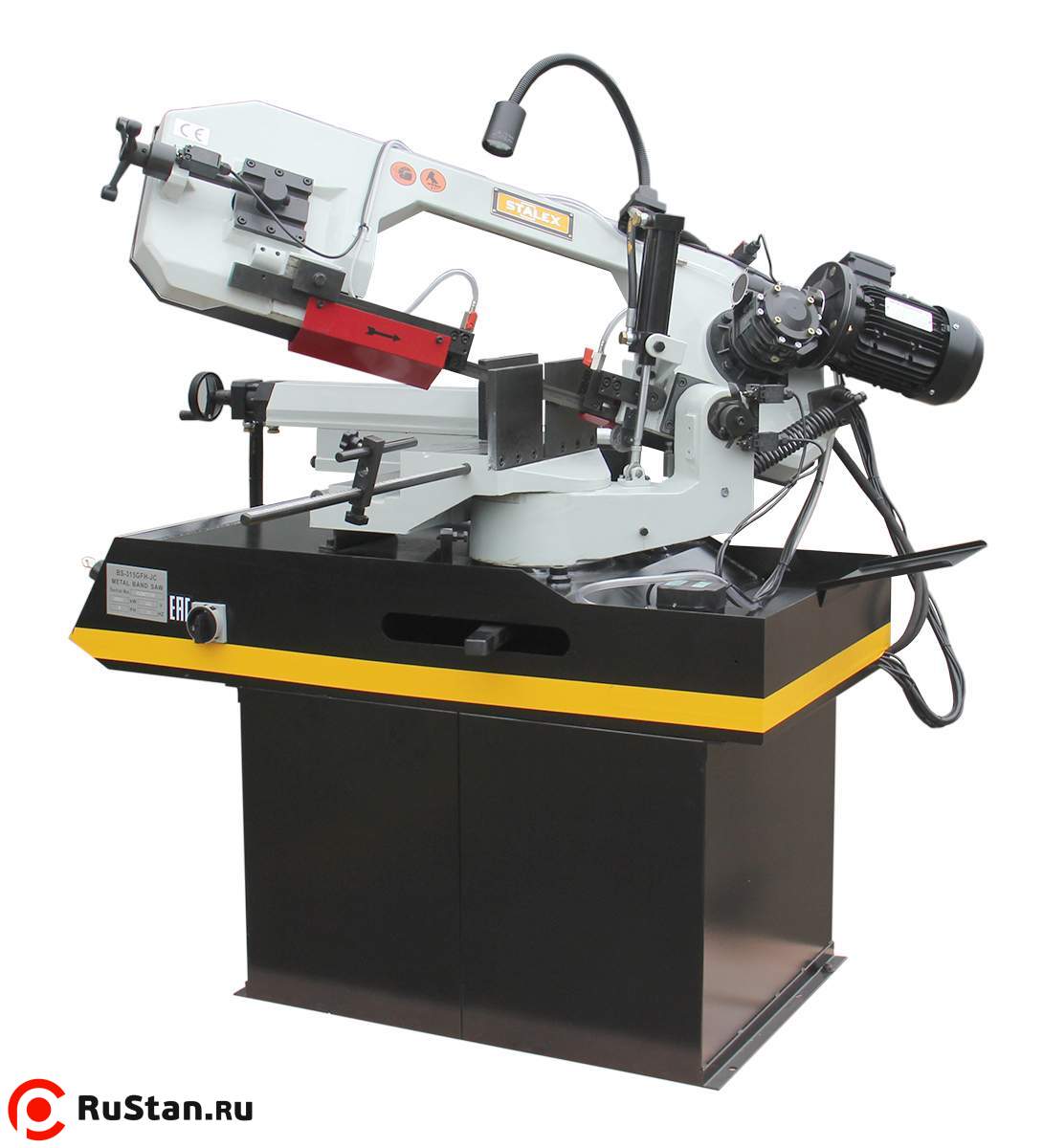

Полуавтоматический ленточнопильный станок Stalex BS-315GFH-JC
| Модель: |  |
Stalex BS-315GFH-JC |
| Артикул: | |
388124-JC/D250mm |
| Производитель: |  |
Каталог компании STALEX |
| Сертификат: |  |
Официальный дилер |
Техническое описание станка
Модель Stalex BS-315GFH-JC является гидравлическим ленточнопильным станком, данная модель популярна среди станков Stalex серии консольных полуавтоматов. Станок предназначен для пиления труб и сплошных заготовок под различными углами.
На полуавтоматических станках возможна работа как в ручном режиме (каждая операция выполняется вручную посредством нажатия соответствующей кнопки), так и в автоматическом режиме, когда станок выполняет весь цикл резания: зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков. В автоматическом режиме оператору необходимо лишь обеспечить подачу заготовок и нажать кнопку «Пуск».
Гидравлические тиски раздвигаются на 315 мм, что позволяет пилить прямоугольную заготовку с размерами, превышающими рабочий просвет подъема пильной рамы.
Основные элементы и особенности
- Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двухскоростным двигателем с двойными обмотками
- Предохранительные концевики на кожухе маховика и на лезвии для защиты при обрыве ленты
- Точная регулировка полотна с безлюфтовым вращением за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Гидравлические тиски с возможностью быстрого зажима заготовок
- Червячная передача редуктора
- Упор для ограничения длины отрезаемой заготовки до 600 мм
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
| Техническая характеристика токарного станка | |
|---|---|
| Характеристика | Значение |
| Модель | Stalex BS-315GFH-JC |
| Артикул | 388124-JC/D250mm |
| Тип станка | Полуавтоматический консольный ленточнопильный |
| Мощность главного двигателя | 0,75/1,1 кВт (3-х фазный) с термозащитой |
| Вращение пилы (углы пиления) | -45° до +60° в обе стороны (с шагом 1°) |
| Привод | Зубчатый (червячная передача) |
| Скорость резания (50 Гц) | 40, 80 м/мин |
| Скорость резания (60 Гц) | 48, 96 м/мин |
| Рабочая зона при 90° (круг/прямоугольник) | 250 мм / 315 x 230 мм |
| Рабочая зона при 45° (круг/прямоугольник) | 210 мм / 210 x 170 мм |
| Рабочая зона при -45° (круг/прямоугольник) | 210 мм / 210 x 170 мм |
| Рабочая зона при 60° (круг/прямоугольник) | 130 мм / 130 x 130 мм |
| Габариты ленточного полотна (Размер полотна) | 27 x 0,9 x 2825 мм |
| Высота от пола до основания тисков | 960 мм |
| Размер упаковки (пила) | 1630 x 900 x 1550 мм |
| Размер упаковки (стойка) | 720 x 560 x 600 мм |
| Масса Stalex BS-315GFH-JC нетто/брутто | 400 / 515 кг |
| Страна производитель | Китай |
| Гарантия | 12 месяцев |
|

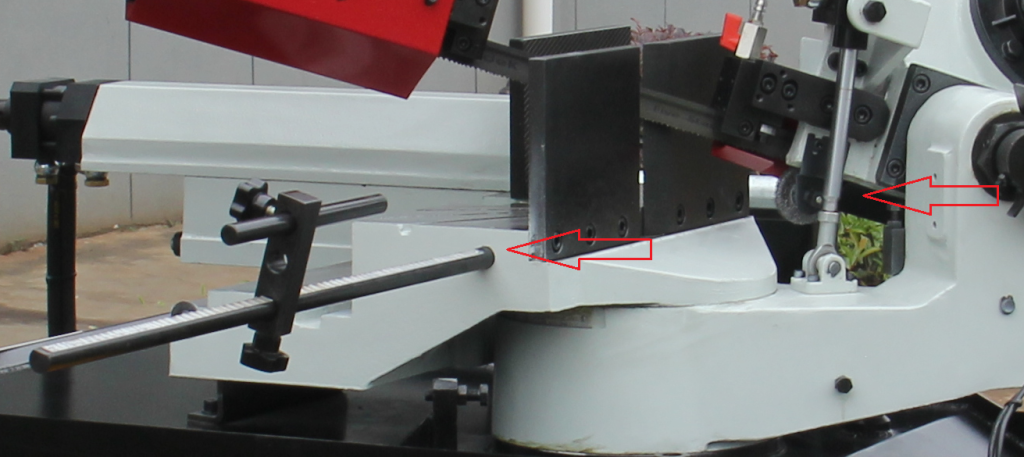

В стандартной комплектации: Упор для ограничения длины отрезаемой заготовки до 600мм Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна |
|

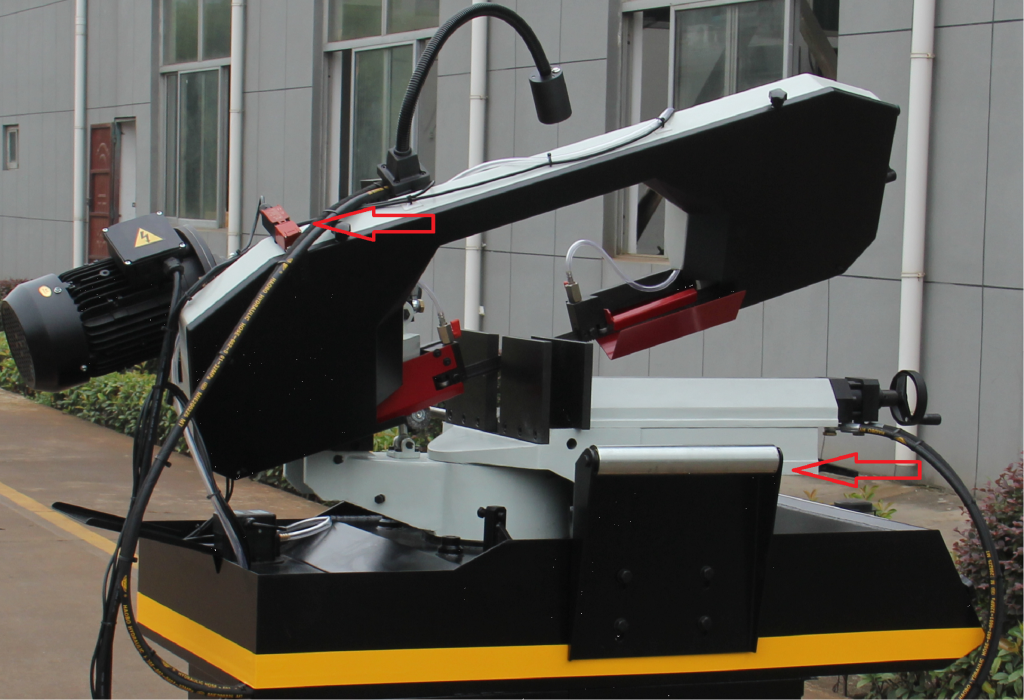

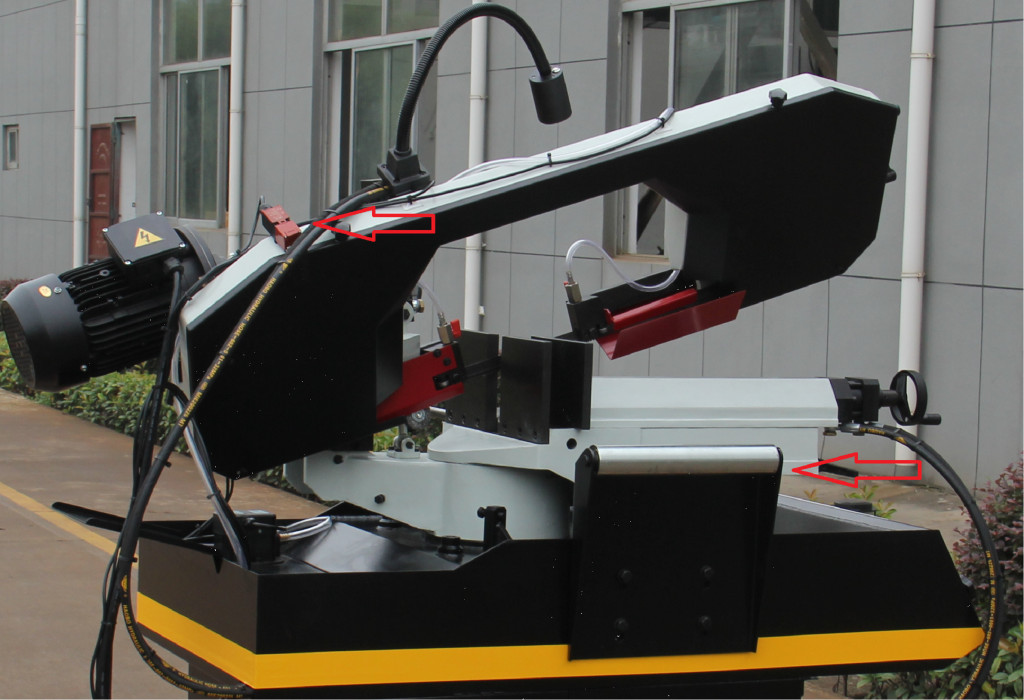

Обратная сторона станка: Лампа освещения Датчика отключения станка при открытой тыльной крышки рамы Ролик поддержки |
|

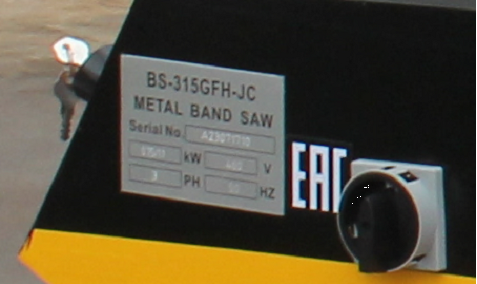

Шильдик станка |
|

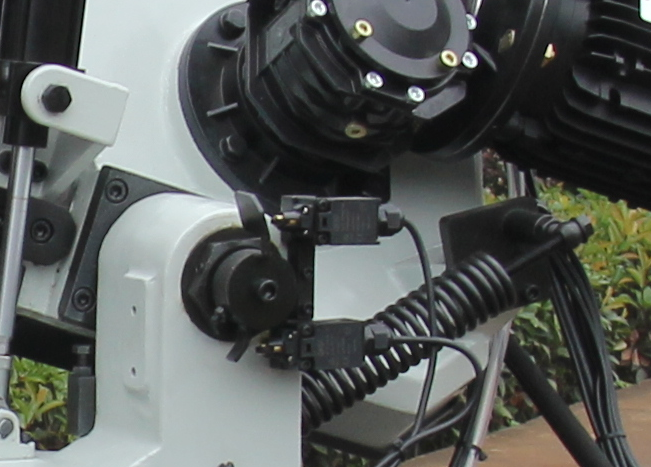

Механизм регулировки опускания и отключения рамы в нижней точке пиления |
|

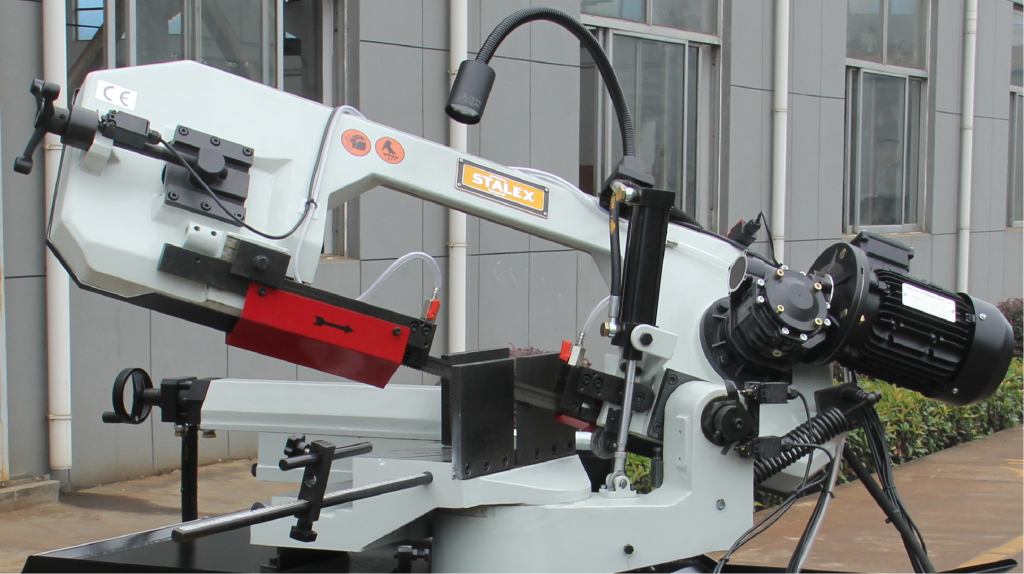

Поворот рамы под углом + 45° |
|

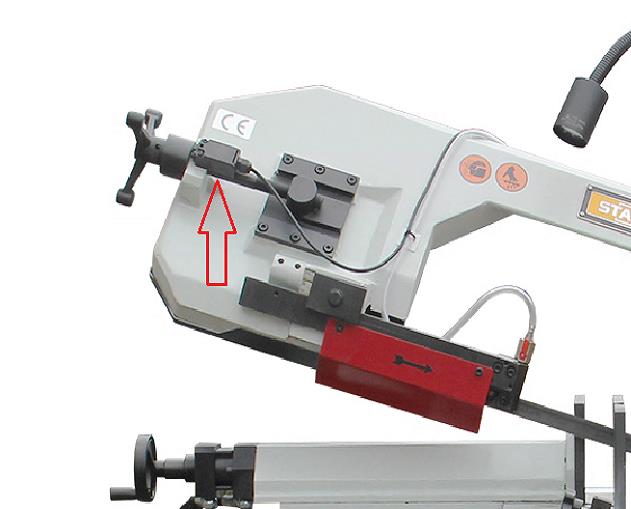

Датчик на обрыв полотна, в случае если полотно лопнуло - станок выключается (датчик не является узлом контроля натяжения полотна, т.е. датчик не контролирует вкл/выкл станка в случае недостаточного натяжения полотна) |
|

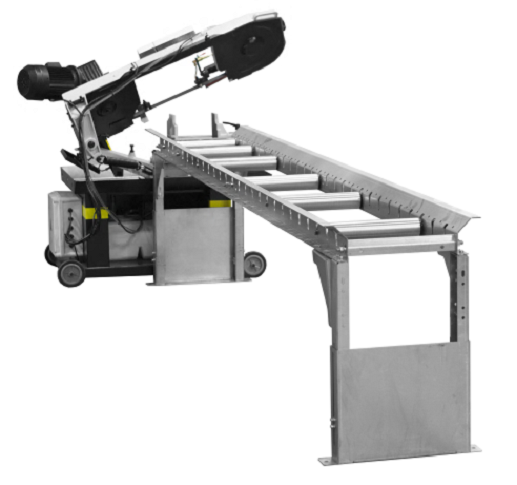

Дополнительно можно приобрести рольганги Stalex Z (1500мм / 2000мм / 3000мм) |
