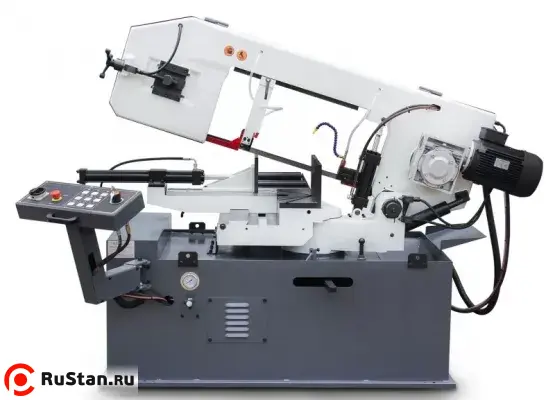

Полуавтоматический ленточнопильный станок Stalex BS-460G SERVO

Код товара:

62233

Нет в наличии

Купить в лизинг

8 (831) 280-82-55

order@rustan.ru

Сравнить Избранное

Модель:		Stalex BS-460G-JC SERVO
Артикул:		388125-JC/3.7kW
Производитель:		Каталог компании STALEX
Сертификат:		Официальный дилер

Описание
Документы
Комментарии
Отзывы

Техническое описание станка

Модель Stalex BS-460G-JC SERVO является гидравлическим ленточнопильным станком, созданным на базе популярного полуавтоматического консольного станка Stalex BS-460G. Модель отличается компактными и гибкими сенсорными клавишами, новым дизайном и выносной консольной панелью управления.

На полуавтоматических станках возможна работа как в ручном режиме (каждая операция выполняется вручную посредством нажатия соответствующей кнопки), так и в автоматическом режиме, когда станок выполняет весь цикл резания: зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков. В автоматическом режиме оператору необходимо лишь обеспечить подачу заготовок и нажать кнопку «Пуск».

Гидравлические тиски раздвигаются на 460 мм, что позволяет пилить прямоугольную заготовку с размерами, превышающими рабочий просвет подъема пильной рамы.

Основные элементы и особенности

Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°
Опускание и подъем рамы осуществляется за счет гидравлики автоматически
Станок управляется трёхфазным двигателем мощностью 3,7 кВт с термозащитой
Предохранительный концевик на кожухе маховика и концевик под трёх-лучевым маховиком натяжения полотна для контроля/отключения при обрыве полотна
Точная регулировка полотна с безлюфтовым вращением за счет конических подшипников и твердосплавных пластин
Система смазки и охлаждения полотна (СОЖ) с регулируемой подачей
Гидравлические тиски с возможностью быстрого зажима заготовок
Червячная передача редуктора
Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
Точность движения ленты обеспечивается твердосплавными направляющими пластинами и роликовыми подшипниками
Компактные сенсорные клавиши и выносная консольная панель
Плавная регулировка скорости резания

Техническая характеристика токарного станка
Характеристика	Значение
Модель	Stalex BS-460G-JC SERVO
Артикул	388125-JC/3.7kW
Тип станка	Полуавтоматический консольный ленточнопильный
Мощность главного двигателя	3,7 кВт (3-х фазный) с термозащитой
Скорость двигателя	300-1500 об/мин
Мощность гидравлической станции	0,75 кВт
Мощность охлаждающего насоса	45 Вт
Вращение пилы (углы пиления)	-45° до +60° в обе стороны (с шагом 1°)
Привод	Зубчатый (червячная передача)
Скорость резания	19-94 м/мин (плавная регулировка)
Рабочая зона при 90° (круг/прямоугольник)	330 мм / 460 x 250 мм
Рабочая зона при ±45° (круг/прямоугольник)	305 мм / 305 x 250 мм
Рабочая зона при 60° (круг/прямоугольник)	205 мм / 205 x 250 мм
Габариты ленточного полотна (Размер полотна)	34 x 1,1 x 3960 мм
Рабочая высота стола (от пола до основания тисков)	850 мм
Объём гидравлического бака	20 л
Объём бака СОЖ	30 л
Размер упаковки	2310 x 1070 x 1630 мм
Масса Stalex BS-460G-JC SERVO нетто/брутто	750 / 830 кг
Страна производитель	Китай
Гарантия	12 месяцев

	Прорези в основании тисков для наглядной установки рамы на угол для удобной установки рамы на -45°; -30°; 0°; +30°; +45°; +60°.

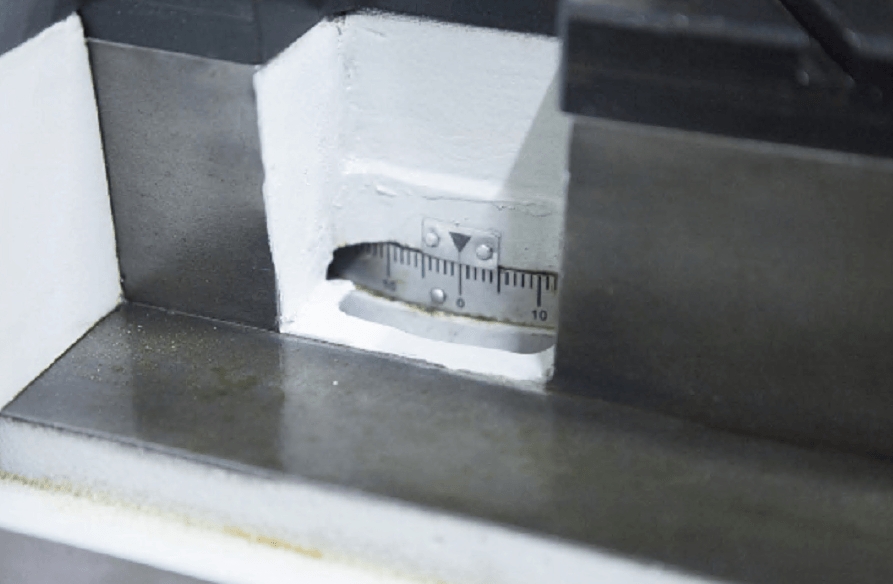

	В середине основания тисков находится указатель и градусная линейка для установки необходимого положения рамы. Для поворота рамы на любой угол от -45° 0° до +60°.

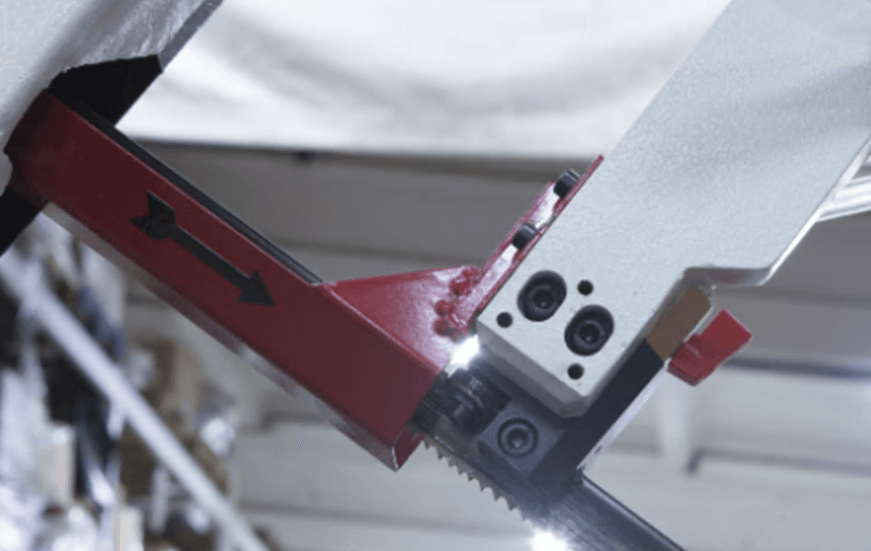

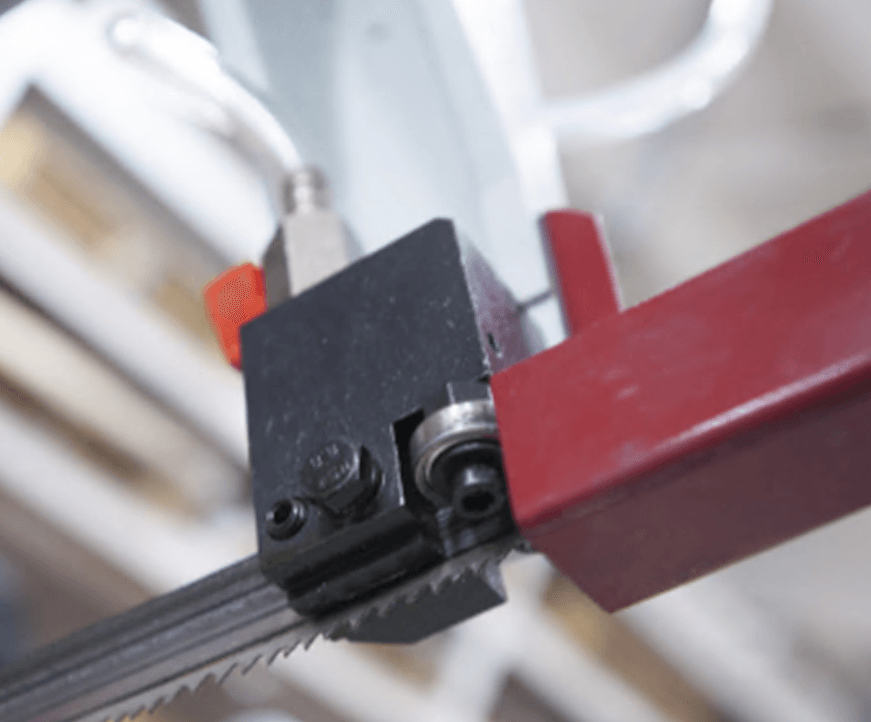

	Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора.
	Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора.
	Механическое натяжение полотна + датчик контроля (на обрыв полотна). Концевика на натяжения полотна – нет.

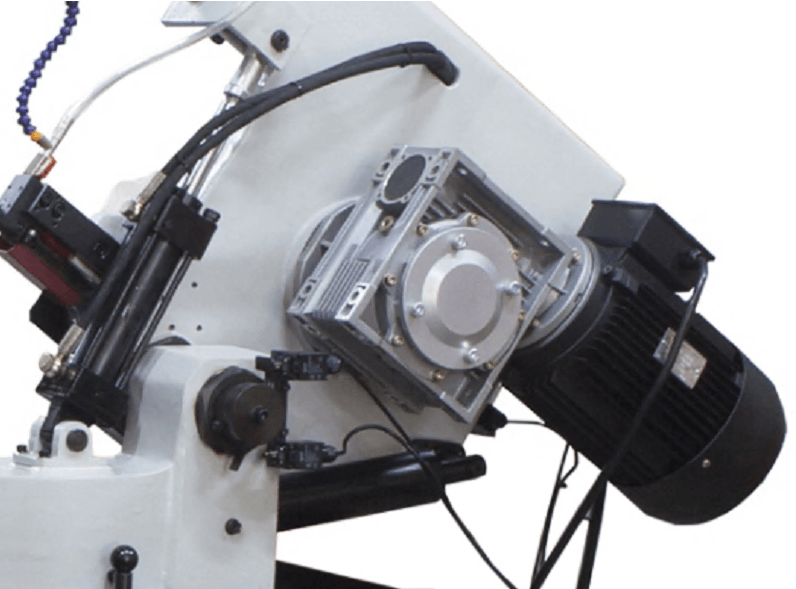

	Зубчатый привод

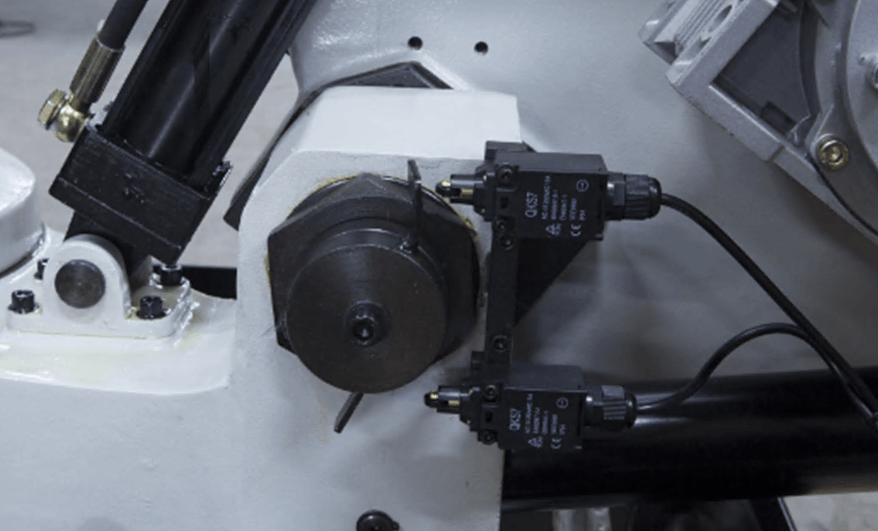

	Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение.

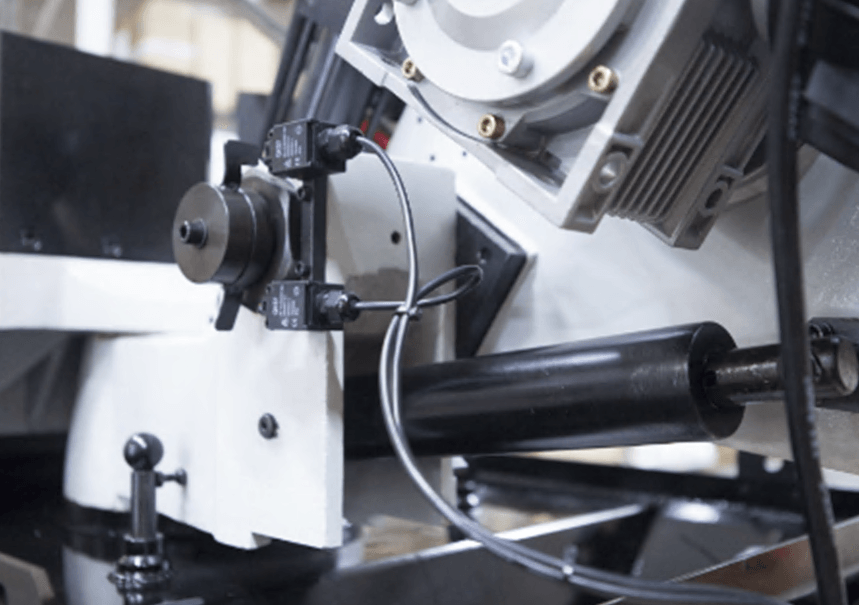

	Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение.

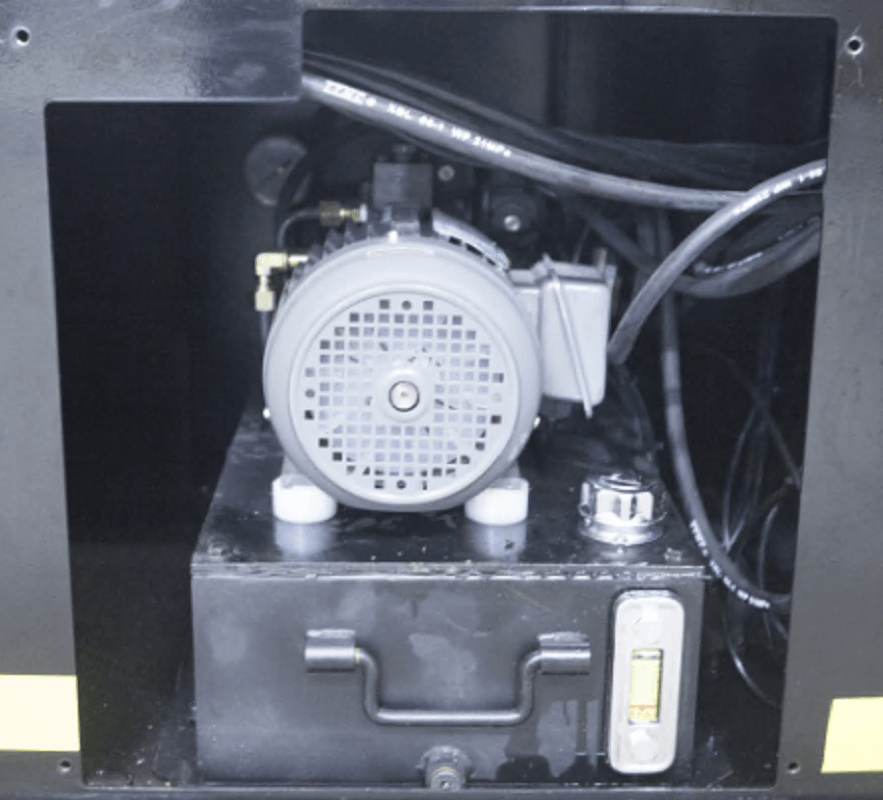

	Гидростанция

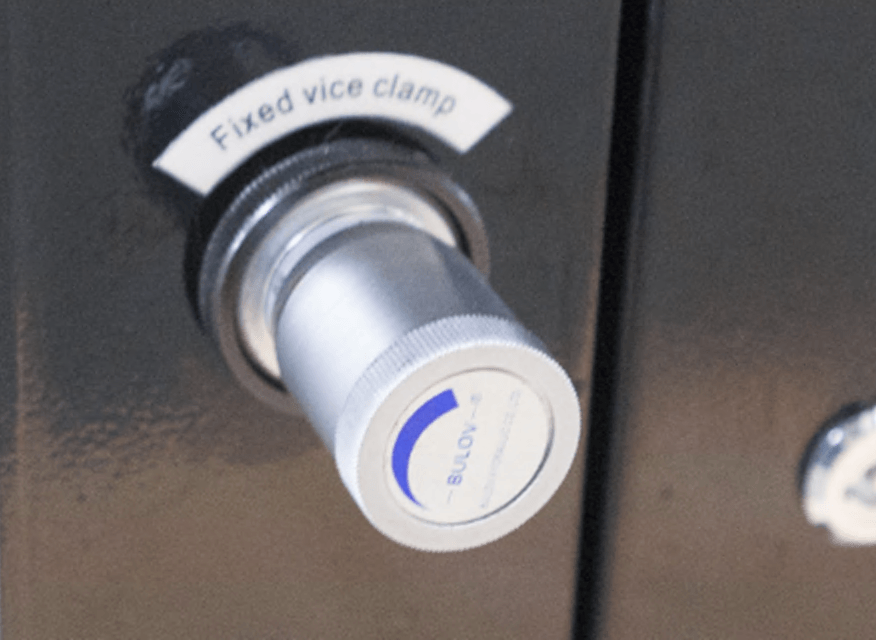

	Регулировка гидравлических тисков, отвечает за усилие зажатия тисков.
	Предохранительный датчик при снятии заднего кожуха рамы.
