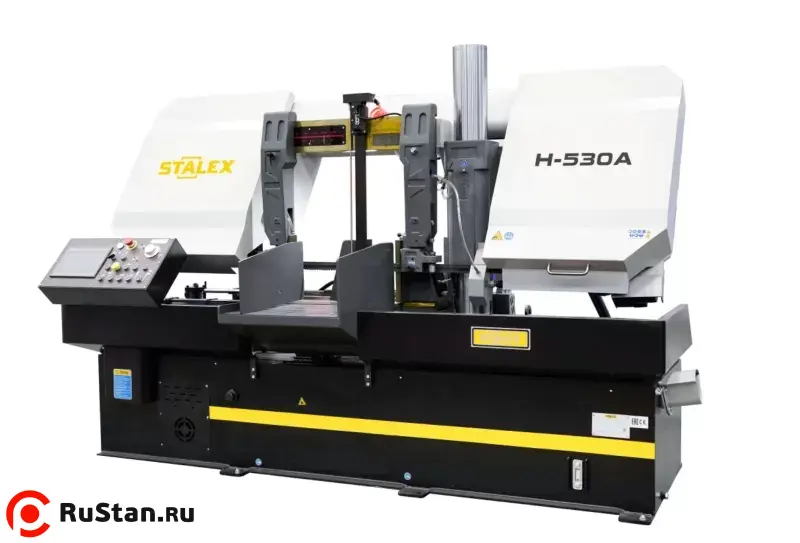

Автоматический ленточнопильный станок Stalex H-530А
3 040 000 руб.
с НДС - на 16.03.2026 г.
| Модель: |  |
Stalex H-530A |
| Артикул: | |
102527 |
| Производитель: |  |
Каталог компании STALEX |
| Сертификат: |  |
Официальный дилер |
Техническое описание станка
Модель Stalex H-530А является автоматическим ленточнопильным станком колонного типа. Автоматические ленточнопильные станки предназначены для пиления труб и сплошных заготовок максимальным диаметром круга и квадратных заготовок под углом 90°. Колонная конструкция с двумя вертикальными стойками, по которым перемещается горизонтальная пильная рама, образует жёсткий замкнутый контур с высокой стабильностью реза. Пильная рама представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме (каждая операция выполняется вручную посредством нажатия соответствующей кнопки), так и в автоматическом режиме, когда станок выполняет весь цикл резания: зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков. В автоматическом режиме оператору необходимо лишь обеспечить подачу заготовок и нажать кнопку «Пуск».
Станок оснащен гидравлическими тисками. На основной панели расположены цветной сенсорный дисплей (для задания программы и отслеживания процесса пиления), регулятор скорости опускания пилы и кнопка аварийного останова.
Особенности
- Произведён по стандартам СЕ
- Электрические компоненты: Siemens, Schneider, Meanwell и др.
- Мощный двигатель для эффективной резки - 7,5 кВт
- Пульт станка PLC (панель HMI + кнопочное управление) для программирования и управления режимами резания
- Гидравлическое натяжение ленточнопильного полотна
- Прижим пакетной резки (гидравлический)
- Моторизированная дисковая щётка для удаления стружки
- Автоматический конвейер для сбора стружки
- Функция подачи заготовок контролируется гидравлической системой
- Двигатель с регулируемой частотой вращения (инвертор)
- Зубчатый привод
- Двойной гидравлический клапан управления подачей вниз
- Блоки позиционирования полотна с направляющими подшипниками и твердосплавными пластинами
| Техническая характеристика токарного станка | |
|---|---|
| Характеристика | Значение |
| Модель | Stalex H-530A |
| Тип станка | Автоматический колонный ленточнопильный |
| Стандарт CE | + |
| Пульт управления | PLC (панель HMI + кнопочное управление) |
| Мощность главного двигателя | 7,5 кВт (380В, 50 Гц, 3-х фазный) |
| Двигатель с регулируемой частотой вращения | + (инвертор) |
| Зубчатый привод | + |
| Мощность гидравлической станции | 1,5 кВт |
| Мощность системы СОЖ | 0,135 кВт |
| Вращение пилы | 90 градусов |
| Блоки позиционирования полотна | Направляющие подшипники и твердосплавные пластины |
| Автоматический подвод заготовок | + (функция подачи контролируется гидравлической системой) |
| Тиски | Гидравлические |
| Скорость резания | 20-80 м/мин (инверторное управление) |
| Моторизированная дисковая щётка для удаления стружки | + |
| Двойной гидравлический клапан управления подачей вниз | + |
| Гидравлическое натяжение ленточнопильного полотна | + |
| Автоматический конвейер для сбора стружки | + |
| Максимальный диаметр пиления (круг) | 0-530 мм |
| Максимальный размер прямоугольной заготовки | 530 x 530 мм |
| Прижим пакетной резки (гидравлический) | + |
| Пакетная резка (с прижимом) | 270 x 2000 мм |
| Длина конечной детали | 160 мм (минимальная) |
| Объем гидравлического бака | 70 л (заливать 2/3 по уровню масла; используется гидравлическое масло стандартного качества) |
| Объем бака для охлаждающей жидкости | 140 л (заливать 2/3 по уровню СОЖ) |
| Рабочая высота стола (от пола до основания тисков) | 775 мм |
| Габариты ленточного полотна (Размер полотна) | 41 x 1,3 x 6200 мм |
| Размер станка (Д x Ш x В) | 2250 x 3100 x 1950 мм |
| Вес машины | ≈ 3300 кг |
| Размер упаковки и кол-во мест | 1 место (размер упаковки совпадает с размером станка) |
| Масса Stalex H-530A нетто/брутто станка | 3050 / 3100 кг |
|

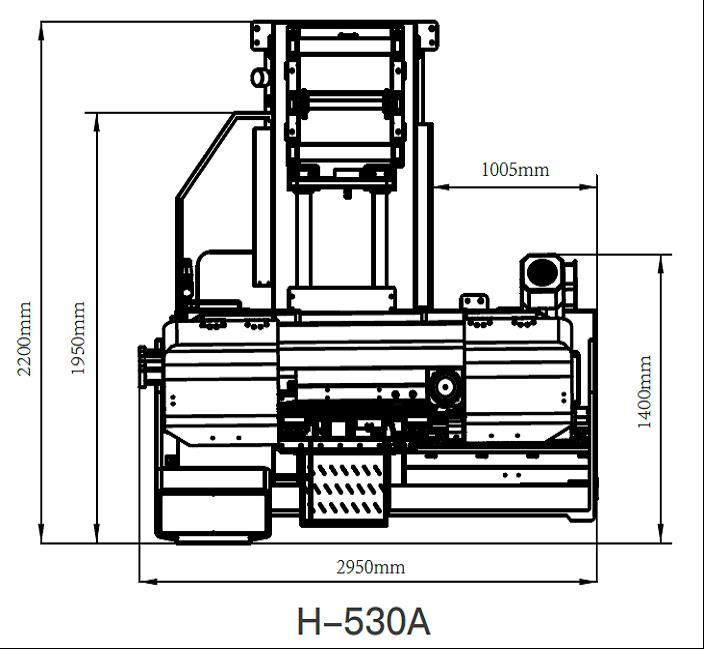

Габариты |
|
Функция подачи контролируется гидравлической системой. Размер подачи измеряется магнитной шкалой и контролируется PLC. |
|

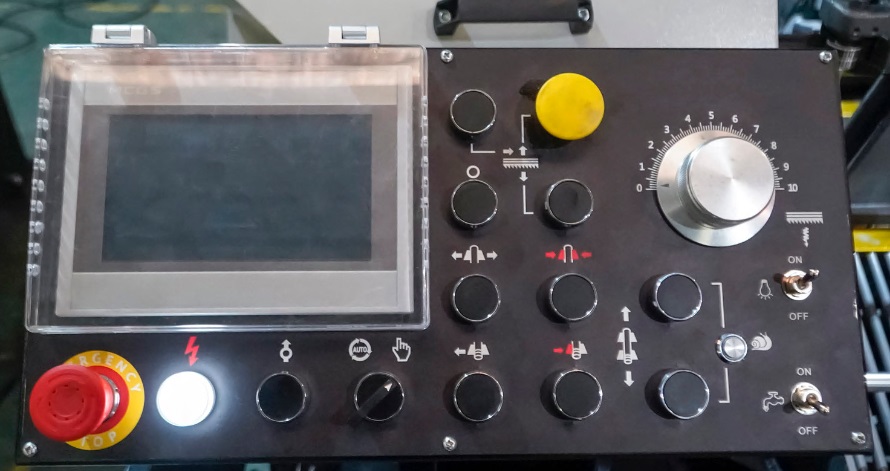

Панель станка PLC (панель HMI + кнопочное управление) Управление и программирование режимов резания |
|

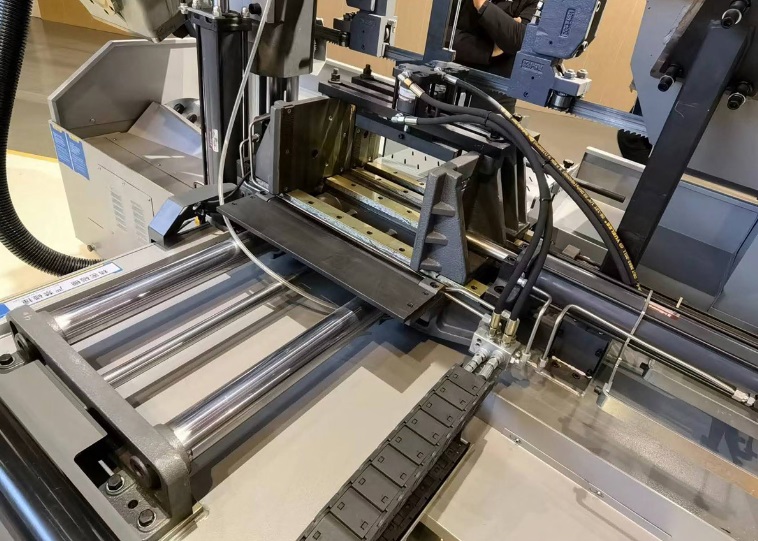

Подающий стол /тиски подачи |
|

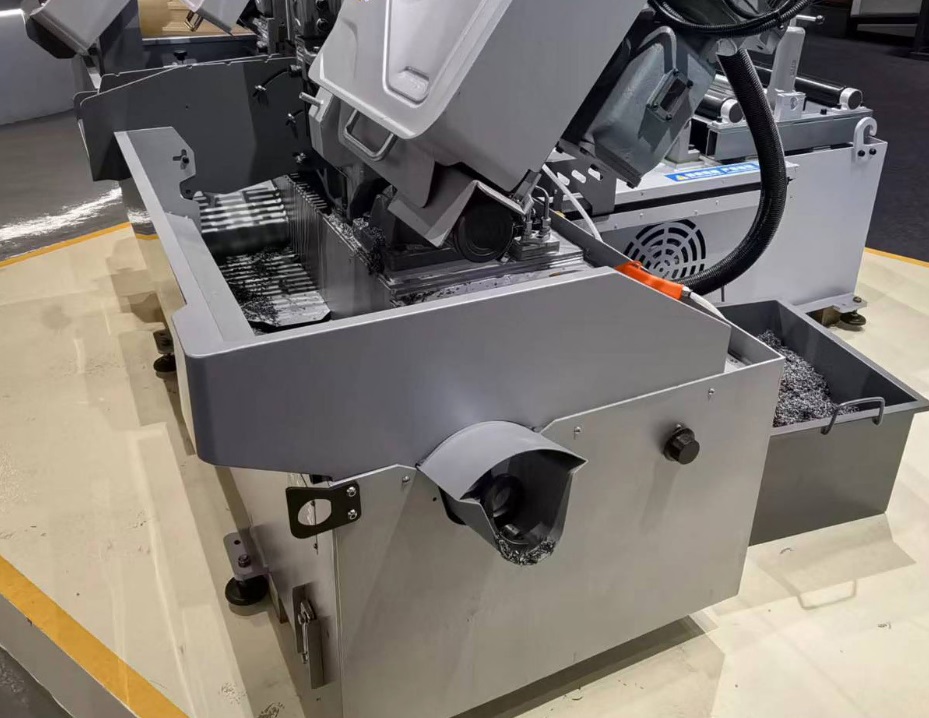

Автоматический конвейер для сбора стружки |
|

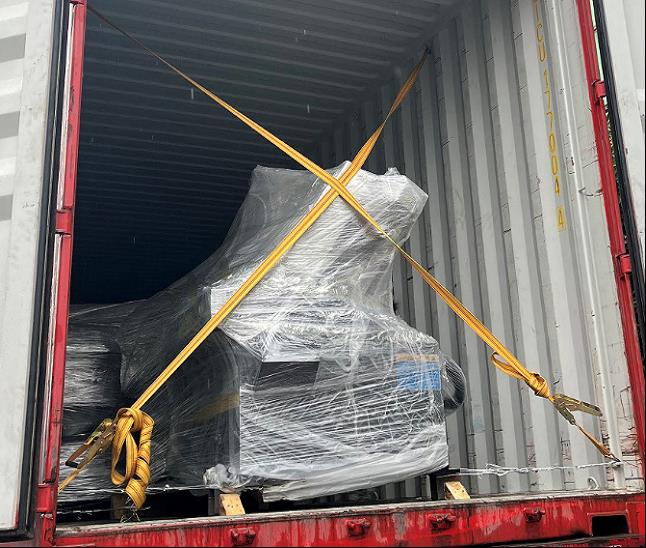

Упаковка - стрейч-пленка + паллет. Размер упаковки совпадает с размером станка |
