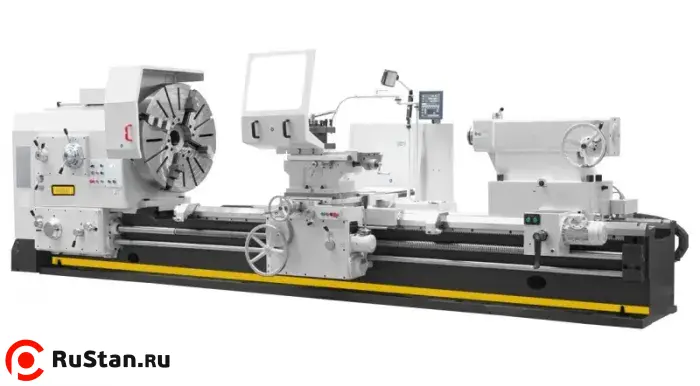

Токарно-винторезный станок STALEX D1000/1500
Код товара:
62141
Нет в наличии
| Модель: |  |
D1000/1500 |
| Артикул: | |
D1000/1500 |
| Производитель: |  |
Каталог компании STALEX |
| Сертификат: |  |
Официальный дилер |
Техническое описание станка
- Станина станка отличается исключительной жесткостью при скручивании и низким уровнем вибрации, что является необходимым условием для точного точения;
- Передача вращательного движения (вперед / назад) осуществляется через приводной вал с гидравлической муфтой;
- Направляющие большого размера подвергаются индукционной закалке и шлифованию;
- Литой шпиндель с большой толщиной стенки и компактной конструкцией гарантирует жесткость и стабильность;
- Закаленные и отшлифованные шестерни и валы, в том числе в коробке передач подачи;
- Для обработки самых разных деталей станок имеет диапазон частот вращения от 3,15 до 400 об/мин при 36 скоростях;
- Плавный пуск главного шпинделя с помощью механической многодисковой муфты;
- Изготовлен по стандартам СЕ.
| Техническая характеристика токарного станка | |
|---|---|
| Характеристика | Значение |
| Диаметр обточки над станиной | Ø1000 мм |
| Æ обточки над поперечным суппортом | Ø650 мм |
| Ø обточки над съемным мостиком(gap) | Ø1250 мм |
| Длина мостика | 610 мм |
| Расстояние между центрами | 1500 мм |
| Ширина станины | 755 мм |
| Макс. масса детали, обрабатываемой в центрах | 6 000 кг |
| Макс. масса детали, обрабатываемая в патроне | 1 500 кг |
| Частота вращения шпинделя, (24 вперед/12 реверс) | 3,15 -315/5-400 об/мин |
| Конус шпинделя | ISO A2-15 |
| Планшайба 4-х кулачковая | Ø1000 мм |
| Проходное отверстие шпинделя | Ø130 мм |
| Ход по оси X | 510 мм |
| Ход по оси Z | 1300 мм |
| Ход по оси z-1 | 300 мм |
| Продольная подача ось X | 0,064-12 мм/об |
| Поперечная подача ось Z | 0,032-6 мм/об |
| Подача верхних салазок z-1 | 0,016-3 мм/ об |
| Метрическая резьба,56 | 1-120 мм |
| Диаметральная резьба,56 | 30-1/4 DP |
| Дюймовая резьба,56 | 1/2-60 TPI |
| Модульная резьба,56 | 0,5-60 мм |
| Максимальный размер инструмента | 45х45 мм |
| Угол поворота резцедержателя | 180º |
| Ускор. перем. продольного суппорта ось Z | 3,740 мм/мин |
| Ускор. перем. поперечного суппорта ось X | 1,870 мм/мин |
| Конус пиноли задней бабки: | Metric 80 |
| Ход пиноли задней бабки | 300 мм |
| Диаметр пиноли задней бабки | Ø160 мм |
| Габаритные размеры станка | 4600х1800х1790 мм |
| Габаритные размеры упаковки | 4860×1950×2200 мм |
| Мощность главного привода | 22,0 кВт |
| Максимальный крутящий момент на шпинделе | 12800 Nm |
| Максимальное усилие резания(продольное/поперечное) | 4500 кг |
| Мощность насоса помпы СОЖ | 0,15 кВт |
| Объем бака СОЖ | 120 л |
| Объем масла в переднюю бабку и коробку передач | 75 л |
| Объем масла в суппорт | 12 л |
| Мотор ускоренного перемещения | 1,5 кВт |
| Мощность двигателя перемещения задней бабки | 1,5 кВт |
| Масса D1000/1500 | 9 450 кг |
Комплектация поставки
- 4-х кулачковая планшайба Ø1000 мм;
- 4-х позиционный резцедержатель с фиксатором;
- Неподвижный люнет Ø50-470 мм;
- УЦИ по 3-м осям;
- Защитный экран патрона с концевым выключателем;
- Концевой упор продольного перемещения;
- Электрокомпоненты Schneider electric;
- Регулируемые опоры станины;
- Моторизованная задняя бабка;
- Система подвода СОЖ;
- LED лампа местного освещения;
- Инструкция по эксплуатации;
- Инструмент для обслуживания.
