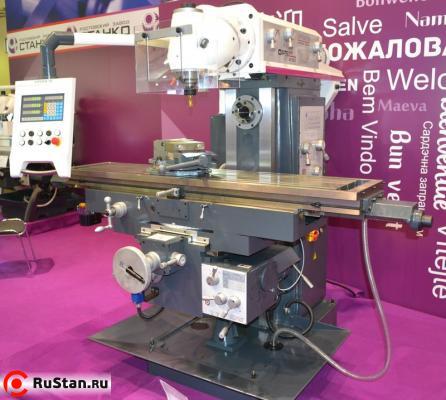

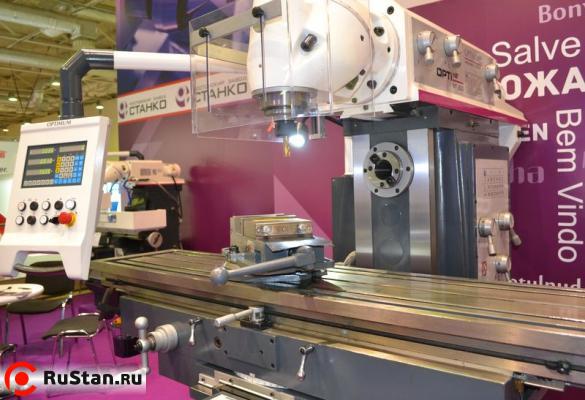

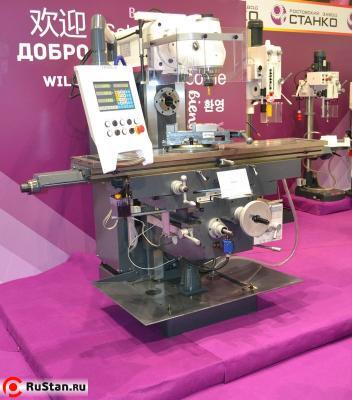

Универсально-фрезерный станок Optimum MT200
Код товара:
1845
В наличии 1 шт.
3 096 000 руб.
с НДС - на 21.12.2024 г.
| Модель: |  |
Opti MT200 |
| Артикул: | |
3336120 |
| Производитель: |  |
Optimum (Германия) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
- Дополнительная оснастка
-
Документы - Комментарии
- Отзывы (1)
- Доставка
Универсально-фрезерный станок Optimum MT200 предназначен для изготовления широкой номенклатуры деталей машин и механизмов, в том числе для изготовления корпусных деталей. Их отличает наличие вертикального и горизонтального шпинделей с независимыми приводами, большеразмерные столы с высокой допустимой нагрузкой и жесткая конструкция из высококачественного чугуна Meehanite.
Станок обладает жесткой массивной конструкцией из высококачественного чугуна Meehanite.
Особенности конструкции
- Универсальное исполнение;
- Жесткая массивная конструкция из высококачественного серого чугуна;
- Вертикальный и горизонтальный шпиндель;
- Прочная конструкция машины;
- Фрезерная головка с двумя осями вращения;
- Фрезерная головка может поворачиваться и вращаться под любым пространственным углом;
- Опора для горизонтального фрезерования путем прикрепления к задней части;
- Плавный ход благодаря полированным зубчатым колесам, работающим в масляной ванне;
- Все направляющие закалены и регулируются с помощью клиньев;
- Централизованная смазка;
- Большие развязанные маховики со шкалой;
- Светодиодная лампа;
- Система охлаждения;
- Простое управление переключающими элементами;
- Прочные прямоугольные направляющие по осям Y и Z;
- Регулируемый по высоте защитный экран с микровыключателем, от разлетающихся стружек и деталей, для максимальной защиты пользователя;
- Массивное и крупногабаритное основание XY, точно обработанная поверхность с Т-образными пазами;
- Подача по осям X, Y и Z;
- Цифровой индикатор положения DPA 2000;
- Двигатель подачи с фиксированными этапами.

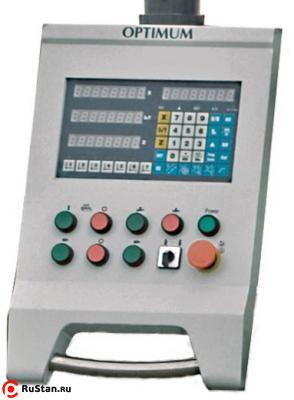

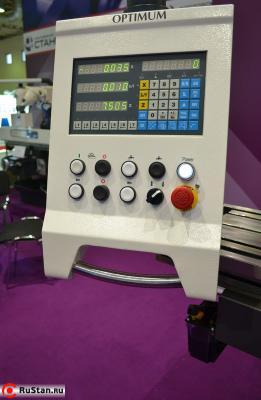

Панель управления OPTI
- Интегрированная панель управления;
- Интегрированный цифровой индикатор положения;
- Вращается во всех положениях.
Технические характеристики Opti MT200 |
|
|---|---|
| Характеристика | Значение |
| Мощность | 9.2 кВт |
| Напряжение | 380 В |
| Конус шпинделя | М 24 |
| Мах ø сверления | 28 мм |
| Мощность вертикального шпинделя | 4 кВт |
| Мощность горизонтального шпинделя | 4 кВт |
| Max ⌀ торцевой фрезы | 100 мм |
| Max ⌀ концевой фрезы | 20 мм |
| Максимальный диаметр рассверливания в стали | 32 мм |
| Размер стола | 1600 х 360 мм |
| Мin расстояние от шпинделя до стола | 250 мм |
| Max расстояние от шпинделя до стола | 670 мм |
| Вылет вертикального шпинделя | 140 - 540 мм |
| Вылет горизонтального шпинделя | 250-750 мм |
| Поворот шпинделя | 360 ° |
| Частота вращения вертикального шпинделя | 60 - 1750 об/мин |
| Количество скоростей вертикального шпинделя | 12 |
| Частота вращения горизонтального шпинделя | 58 - 1800 об/мин |
| Количество скоростей горизонтального шпинделя | 12 |
| Размер T-образных пазов на столе | 14 мм |
| Кол-во T-образных пазов на столе | 3 |
| Расстояние между Т-образными пазами на столе | 95 мм |
| Максимальная грузоподъемность | 450 кг |
| Размер Т-образных пазов стола | 14 мм |
| Подключение сжатого воздуха | 700-1060 кПа |
| Ручное перемещение по оси X | 1290 мм |
| Ручное перемещение по оси Y | 280 мм |
| Ручное перемещение по оси Z | 400 мм |

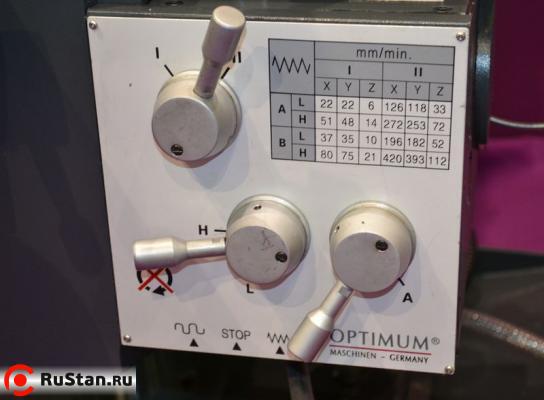

| Автоматическое перемещение по оси X | 22 - 380 мм/мин |
| Автоматическое перемещение по оси Y | 20 - 380 мм/мин |
| Автоматическое перемещение по оси Z | 7 - 127 мм/мин |
| Патрон шпинделя | ISO 50 DIN 2080 |
| Диапазон поворота фрезерной головки по X - Y плоскости | 360 ° |
| Диапазон поворота фрезерной головки по Z - X плоскости | 360 ° |
| Ход шпинделя | 127 мм |
| Мощность двигателя подачи СОЖ | 0.09 кВт |
| Вес Opti MT200 | 2220 кг |
| Вес (брутто) | 2450 кг |
| Габариты (Д*Ш*В) | 2200x1900x1980 мм |
| Габариты упаковки (Д*Ш*В) | 2260x2070x2250 мм |
Стандартная комплектация

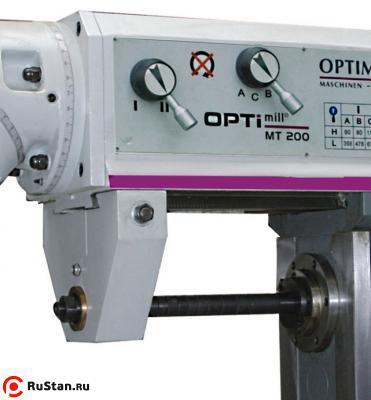

- Горизонтальный шпиндель для фрезерования ISO 50 Ø 22 мм
- Горизонтальный шпиндель для фрезерования ISO 50 Ø 27 мм
- Адаптер для торцевой фрезы ISO 50 Ø 32 мм
- Цанговый патрон ISO 50 Ø 4 — 26 мм
- Рабочий инструмент
Комплектация за дополнительную плату
