Станок профилегибочный ручной STALEX TG-50
| Модель: |  |
Stalex TG-50 |
| Артикул: | |
101210 |
| Производитель: |  |
STALEX |
| Сертификат: |  |
Официальный дилер |

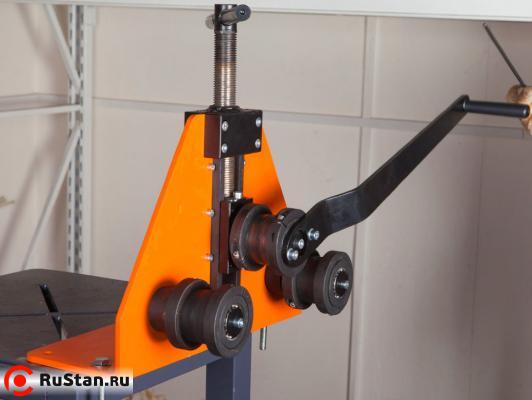

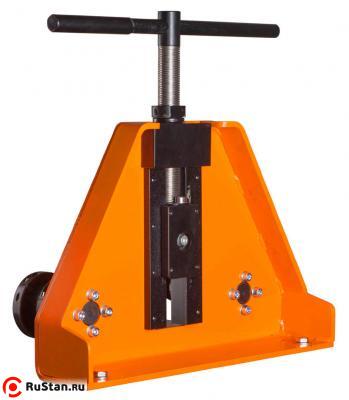

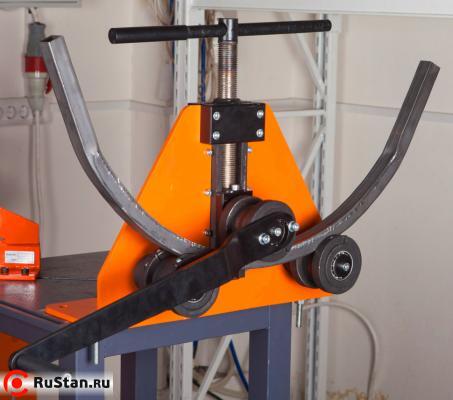

Stalex TG-50 – механический профилегиб с наружными роликами, удобен при работе с заготовкой «колесо» или «круг». Рабочие ролики легко выдвигаются с валов для съёма получаемой заготовки. Предназначен для гибки труб профильного и круглого сечения из металла или другого материала по заданному радиусу, методом прокатки. На верхнем прижимном ролике крепится рычаг (ручка) для прокатывания заготовок. Толщина стенки профильной и круглой трубы 1.5-2 мм.
- Профильная труба – макс. размер 50х30х1,5 мм (плашмя).
- Профильная труба – макс. размер 30х30х2 мм.
- Круглая труба - макс. размер Ø30х2 мм.
В стандартной комплектации станок оснащен универсальным комплектом роликов для работы с профильной трубой от 15х15 до 40х40 и 50х30мм. Дополнительно можно приобрести ролики под круглую трубу – до Ø30мм. Все ролики изготовлены из Стали 45 (конструкционная углеродистая качественная) и закалены.
| Таблица гибки для разных заготовок | ||||
|---|---|---|---|---|
| Характеристика | Значение | |||
| Сталь, мм | 20х20х2 | 25х25х2 | 30х30х2 | 40х40х1.5 |
| Медь, мм | 20х20х2.2 | 25х25х2.2 | 30х30х2.2 | 40х40х2.2 |
| Алюминий, мм | 20х20х2.5 | 25х25х2.5 | 30х30х2.5 | 40х40х2.5 |
| Минимальный радиус, мм | 130 | 120 | 150 | 170 |
| Минимальный диаметр, мм | 300 | 320 | 480 | 500 |
* На тонкостенных трубах до 1,5мм возможны заломы при гибке заготовок, данный эффект распространён на всех трубогибах методом прокатки не зависимо от поставщика и модели. При работе с тонкостенной заготовкой - эффект устраняется при помощи заполнения заготовки песком.
Технические характеристики Stalex TG-50 |
|
|---|---|
| Характеристика | Значение |
| Диаметр верхнего ролика | 65 мм |
| Рабочая длина верхнего ролика | 46 мм |
| Диаметр нижнего ролика | 65 мм |
| Рабочая длина нижнего ролика | 46 мм |
| Максимальное расстояние между верхним и нижними роликами | 55 мм |
| Межосевое расстояние между нижними роликами | 280 мм |
| Габариты упаковки (ДхШхВ) | 500х350х400мм |
| Вес Stalex TG-50 | 40 кг |
