Модель:
Opti D320x920 DPA
Артикул:
3400923DPA
Производитель: Optimum (Германия)
Сертификат: Официальный дилер
Изготовитель: Китай

Аналоги Opti D320x920 DPA

Код товара: 44333
Нет в наличии
Станок токарный по металлу ED1000N_400V (без УЦИ)
Напряжение380В
468 352 p
Код товара: 51037
473 989 p
Код товара: 57411
Токарно-винторезный станок CORMAK TORNADO 360
480 555 p
Код товара: 34055
511 000 p
В наличии 2 шт.
Универсальный токарный станок с УЦИ PROMA SPZ-1000
Напряжение380В
485 450 p
Код товара: 41038
Нет в наличии
Станок токарно-винторезный STALEX C0636N/750 DRO
Напряжение380В
486 331 p
Код товара: 41037
В наличии 5 шт.
Станок токарно-винторезный STALEX C0636N/1000 DRO
Напряжение380В
493 229 p
Код товара: 34633
Нет в наличии
Станок токарный винторезный Opti TH3309
Напряжение380В
493 500 p
Код товара: 248
498 000 p
Код товара: 1957
527 206 p
В наличии 1 шт.
Универсальный токарный станок Proma SPD-1000P
Напряжение380В
500 846 p
Код товара: 44334
Нет в наличии
Станок токарный по металлу ED1000NDIG_400V с УЦИ
Напряжение380В
512 973 p
Код товара: 224
В наличии 7 шт.
Токарно-винторезный станок JET GHB-1340A
Напряжение380В
520 000 p
Код товара: 51038
521 366 p
  • Описание
  • Документы
  • Комментарии
  • Отзывы
  • Доставка

Токарно-винторезный станок Optimum D320x920 DPA позволяет обрабатывать заготовки длиной до 3000 мм включительно, из широкого спектра различных металлов и сплавов в большом диапазоне режимов резания. Нарезаемые резьбы – метрические, дюймовые, модульные и трапецеидальные.

Станки предназначены для промышленного применения и отличаются надежностью, неприхотливостью и ремонтопригодностью. В комплект поставки входят люнеты, планшайбы, подача СОЖ (начиная с D360) и станочные светильники.

Особенности токарного станка:

  • Точный токарно-винторезный станок с отличным комплектом поставки.
  • D320x920 DPA серийно оснащены УЦИ: головным измерительным устройством DPA 2000 и оптическими линейками на три оси
  • Продольная и поперечная подача, все узлы работают в масляной ванне.
  • Оснащен закаленными и шлифованными направляющими станинами.
  • Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
  • Радиальное биение шпинделя менее 0,015 мм

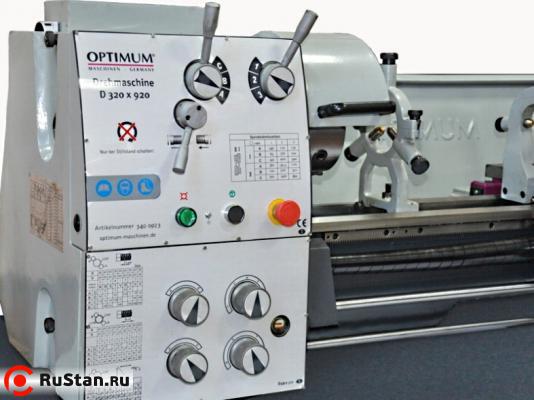

  • Быстрое и удобное переключение скоростей и подач.
  • Механический тормоз шпинделя.
  • Перегрузочная муфта ходового винта.

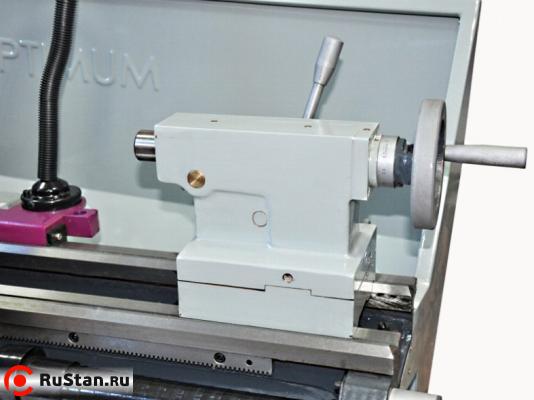

  • Задняя бабка станка может быть смещена на ± 10 мм для точения длинных конусов

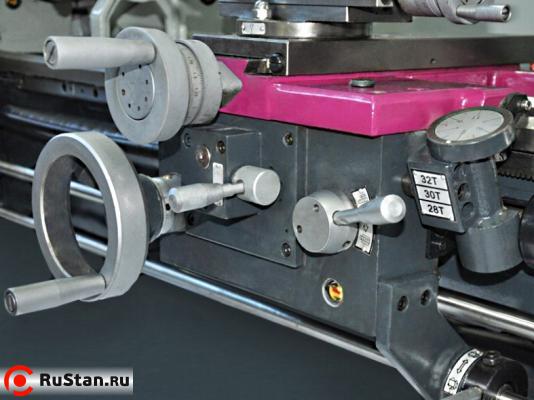

  • Продольная и поперечная подачи суппорта

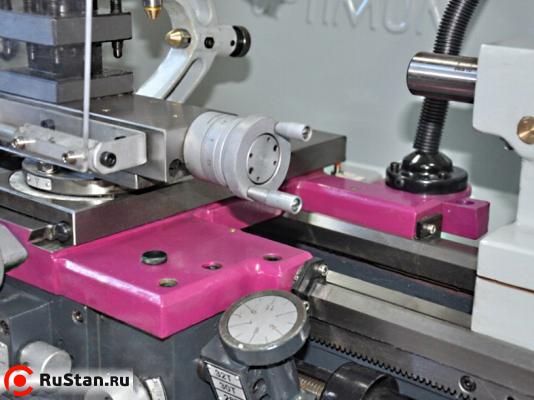

  • Поворотная на 360° верхняя каретка суппорта

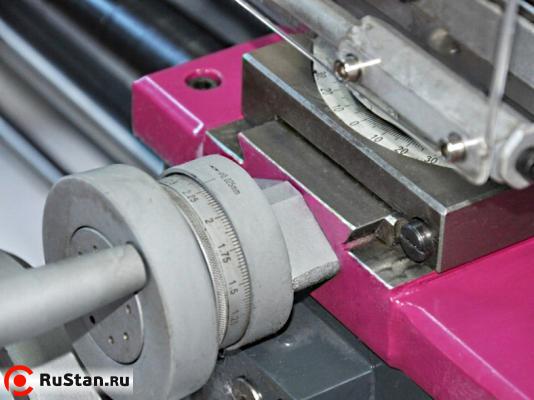

  • Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм
  • Цена деления лимба маховика пиноли задней бабки 0,025 мм
  • Правое/левое направление вращения шпинделя
  • Защитный экран
  • Станочный светильник
  • Кнопка аварийного отключения станка, запирающийся главный выключатель
  • Спиральный кожух ходового винта
  • Подставка под станок с отделениями под инструмент
  • Произведено согласно нормам DIN 8606
  • Возможна установка системы ЧПУ.
Обратите внимание, что на станок Opti D320x920 DPA возможна установка привода Vario. Это включает в себя:
  • Привод с бесступенчатым регулированием оборотов Vario 380 В.
  • Замену УЦИ DPA 2000 на DPA 2000-S.
  • Стоимость привода Vario - 119 003 руб.


  • Технические характеристики токарного станка Optimum D320x920 DPA

    Характеристика Значение
    Номер артикула 340 0923DPA
    Электропитание
    Двигатель 1,5 кВт 380 В ~50 Гц
    Станочные данные
    Высота центров, мм 160
    Наибольшая длина обрабатываемой детали, мм 920
    Наибольший диаметр обработки над станиной, мм 320
    Наибольший диаметр обработки над суппортом, мм 190
    Наибольший диаметр обработки над выемкой станины, мм 430
    Длина выемки станины, мм 230
    Частота вращения шпинделя, об/мин 65 - 1800
    Количество ступеней 18
    Частота вращения шпинделя модификации Vario, об/мин (опция) 10 - 2500
    Количество ступеней модификации Vario (опция) 8, бесступ. регулирование
    Внутренний конус шпинделя МК 5
    Присоединительная поверхность шпинделя Camlock ASA D1 - 4"
    Диаметр сквозного отверстия в шпинделе, мм 38
    Ширина станины, мм 181
    Ход верхней каретки суппорта, мм 85
    Ход поперечной каретки суппорта, мм 162
    Внутренний конус пиноли задней бабки МК 3
    Ход пиноли задней бабки, мм 100
    Продольная подача, мм/об (32 подачи) 0,052 - 1,392
    Поперечная подача, мм/об (32 подачи) 0,014 - 0,380
    Пределы шага нарезаемых метрических резьб, мм (26 шагов) 0,4 - 7
    Пределы шага нарезаемых дюймовых резьб, ниток на дюйм (34 шага) 4 - 56
    Высота державки резца, мм 16
    Габаритные размеры
    Длина, мм 1685
    Ширина, мм 750
    Высота, мм 1550
    Масса Opti D320x920 DPA станка, кг 410

    Комплект поставки станка:

    • Устройство цифровой индексации (УЦИ) на три оси.
    • 3-х кулачковый патрон 160 мм.
    • 4-х кулачковый патрон 200 мм.
    • Планшайба Ø 250 мм.
    • Вращающйся центр МК3.

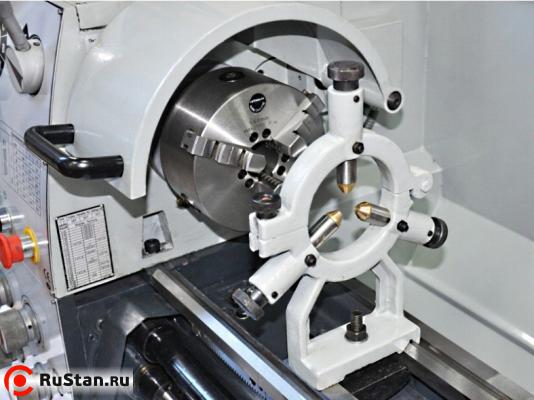

    • Неподвижный люнет.
    • Подвижный люнет.
    • Подставка под станок.
    • Защитное ограждение.
    • Поддон для стружки.
    • Кожух патрон.
    • Станочный светильник

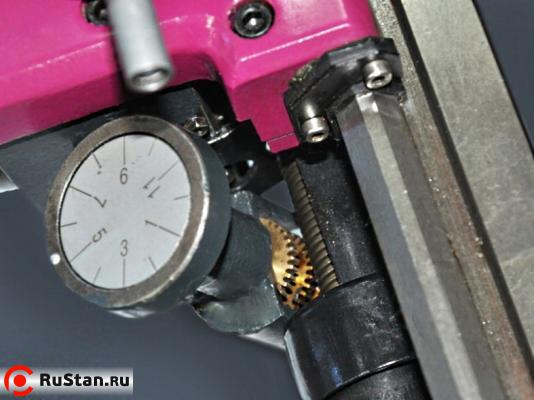

    • Резьбоуказатель

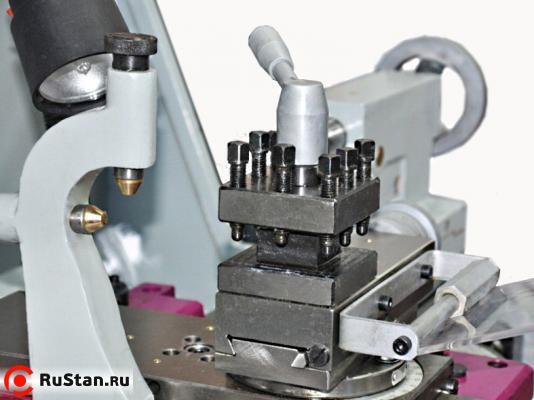

    • 4-х позиционный резцедержатель.
    • Сменные шестерни.
    • Комплект обслуживающего инструмента.
    • Первая заправка маслом Mobil.
    • Руководство по эксплуатации на русском языке.

    Комплектация станка за дополнительную плату:

  • Набор токарных резцов 11 шт. 16 мм.
  • Набор токарных резцов 7 шт. 16 мм.
  • Позиционный микрометрический упор.
  • Универсальное цанговое устройство 5C.
  • Набор цанг Optimum 5C 17 шт. 3-25 мм.
  • Быстросменный резцедержатель SWH 3-E.
  • Параметры и нормы точности настольных токарно-винторезных станков:

    Измеряемая величина Схема измерения Предельное значение
    Радиальное и торцевое биение шпинделя Радиальное и торцевое биение фланца шпинделя А: 0,009 мм

    В: 0,01 мм
    Радиальное биение присоединительной поверхности шпинделя Радиальное биение присоединительной поверхности шпинделя 0,009 мм
    Радиальное биение оправки, установленной во внутренний конус шпинделя Радиальное биение оправки, установленной во внутренний конус шпинделя А: 0,015 мм

    В: 0,03 мм
    Параллельность пиноли задней бабки Параллельность пиноли задней бабки А: 0,025 / 50 мм

    В: 0,015 / 50 мм
    Биение оправки, установленной в центрах шпинделя и задней бабки Биение оправки, установленной в центрах шпинделя и задней бабки А: 0,03 мм

    В: 0,03 мм
    Параллельность шпинделя Параллельность шпинделя А: 0,03 / 250 мм

    В: 0,03 / 250 мм
    Параллельность перемещения верхней каретки суппорта оси шпинделя Параллельность перемещения верхней каретки суппорта оси шпинделя 0,04 / 75 мм
    Радиальное биение токарного патрона Радиальное биение токарного патрона 0,04 мм
    Радиальное биение измерительной оправки. закрепленной в токарном патроне:

    А: Ø 20 мм

    В: Ø 30 мм
    Радиальное биение измерительной оправки. закрепленной в токарном патроне А:
    1. 0,04 мм
    2. 0,08 / 100 мм

    В:
    1. 0,04 мм
    2. 0,08 / 100 мм
