Цена для юр. и физ. лиц
3 500 000 руб.
с НДС - на 23.10.2019 г.
  • Описание
  • Комментарии (3)
  • Отзывы

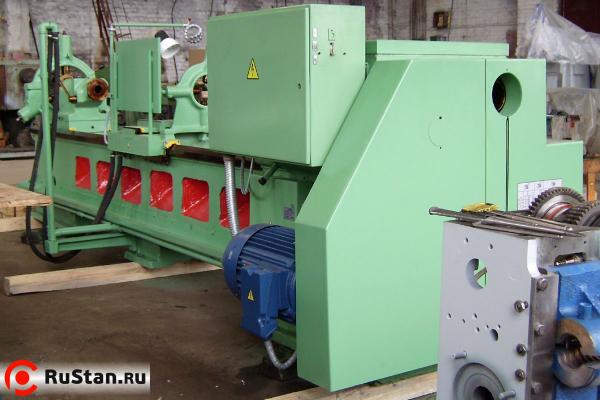

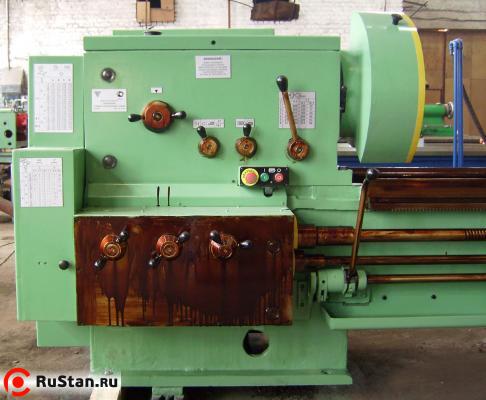

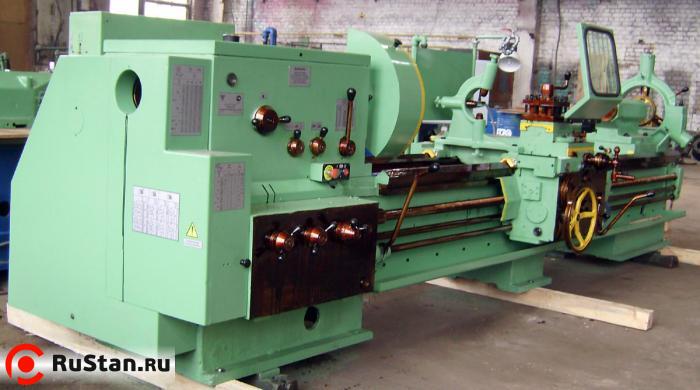

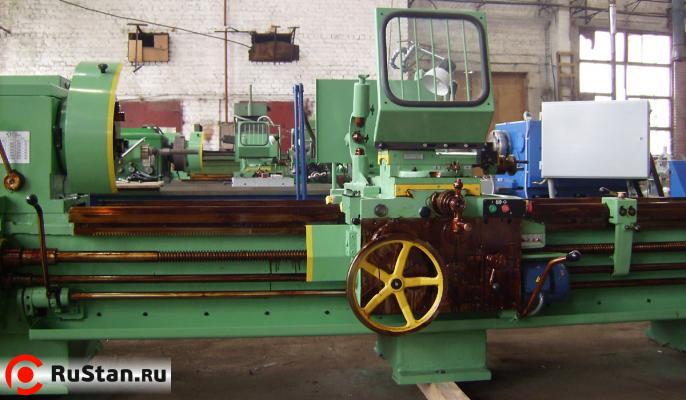

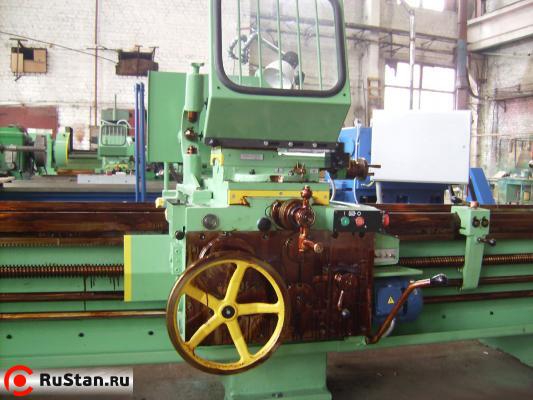

Токарно-винторезный станок 1М63Н (1М63) предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.

Высокая мощность привода и жесткость станка, широкий диапозон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.

Особенности конструкции

  • жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;
  • 2х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
  • частота обратного вращения шпинделя в 1,3 раза выше чем прямое, что сокращает время обработки резьб;
  • точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
  • коробка подач обладает высокой жесткостью кинематической цепи, имеет 2е электромагнитные муфты дистанционного переключения подач без остановки станка;
  • все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
  • ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.

Технические характеристики токарно-винторезного станка 1М63

Характеристика Значение
Наибольший диаметр заготовки:
устанавливаемой над станиной, мм 700
обрабатываемой над станиной, мм 630
обрабатываемой над суппортом, мм 350
Наибольшая длина обрабатываемой заготовки, мм 3000
Диаметр цилиндрического отверстия в шпинделе, мм 105
Фланцевой конец шпинделя по DIN 11М
Количество ступеней частот вращения шпинделя 22
Пределы частот вращения шпинделя, об/мин 10 - 1250
Величина подач:
продольных, мм/об 0,06 - 1,4
поперечных, мм/об 0,024 - 0,518
резцовых салазок, мм/об 0,019 - 0,434
Величина шагов нарезания резьб:
метрических, мм 1 - 224
дюймовых, ниток/дюйм 28 - 0,25
модульных, модуль 0,25 - 56
питчевых, питч диам. 112 - 0,5
Ускоренное перемещение суппорта, м/мин:
продольное 5,2
поперечное 2
Мощность главного привода, кВт 15
Наибольший вес обрабатываемой детали в центрах,кг 3500
Масса 1М63Н (1М63) 1М63Н (1М63) , кг 5750
Габариты:
ДхШхВ, мм 5250x1780x1550

Комплектация станка

  • Люнет неподвижный (Ф20-350мм) – 1 шт.
  • Люнет подвижный (Ф20-150мм) – 1 шт.
  • 4-х позционный резцедержатель – 1 шт.
  • 3-х кулачковый патрон (Ф400мм.) – 1 шт.
  • Втулка переходная – 1 шт.
  • Центр (морзе 6) – 2 шт.
  • Кулачки обратные – 1 комп.
  • Кулачки прямые – 1 комп.
  • Ключи:
    • Патрона – 1 шт.
    • Резцедержки – 1 шт.
    • Люнета – 1 шт.
  • Сменные шестерни:
    • Z – 57 – 1 шт.
    • Z – 60 – 1 шт.
    • Z – 72 – 1 шт.
  • Руководство по эксплуатации – 1 шт.

Комментарии и вопросы:

7 September, 2015 - 19:48    Николай:
Хочу купить станок токарно винторезный 1м63н длина станины 3 метра . в пиноль переднего шпинделя диаметром 105.
8 September, 2015 - 08:51    Специалист РуСтан:
Цена на 01.09.2015 г. - 2 900 000.00 Срок изготовления 60-90 дней. Предоплата 50%. Отгрузка с Рязани. Возможна доставка за доп. плату.
27 October, 2015 - 10:14    Джамбул Сырдыбаев:
Добрый день! а занимается ли ваша компанией реставрацией и восстановлением станков. В связи с проведенной модернизацией станочного парка, хочу приобрести у предприятия несколько станков: Станок токарно-винторезный 163 М, Станок токарно-винторезный 1М63Ф101, Станок токарный ФТ-11, Станок токарно-винторезный 16КА, Станок фрезерно-отрезной 8Б-67, Станок вертикально-сверлильный 2С-132. Что можете посоветовать?
Разметить комментарий или вопрос

Отзывы о 1М63Н (1М63):

Отзывов пока нет, но ваш может быть первым.
Оставить отзыв
