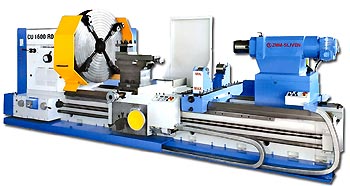

Тяжелый токарный станок ZMM CU1600RD (1М665)
Ø обработки над станиной 1600
Ø обработки над супортом 1225
РМЦ1500
Ø отверстия шпинделя 290
Макс. обороты 512
Мощность 55.00 кВт
Напряжение380В
  • Описание
  • Комментарии
  • Отзывы

Токарно-винторезный станок СА650 предназначен для выполнения разнообразных токарных работ, в том числе нарезания метрической, дюймовой, модульной и питчевой резьб.

Станок имеет полый шпиндель с отверстием диаметром 205 мм, расширенные диапазоны оборотов шпинделя.< /p>

Станки могут оснащаться устройством цифровой индикации.

Класс точности — П (повышенной), по заказу В (высокой) по ГОСТ 8-82

Отличительные особенности токарно-винторезного станка СА650

  • Выбор чисел оборотов шпинделя с оперативного пульта путем автоматического переключения 3-х диапазонов и плавного регулирования внутри каждого диапазона.
  • Возможность перехода с черновой подачи на чистовую с оперативного пульта на ходу станка.
  • Выбор всех рядов чисел подач и шагов резьб без перестройки гитары передач.

По заказу возможно исполнение с автоматизированными циклами нарезания всех видов резьб и обработки цилиндрических поверхностей.

Станок может быть оснащен второй инструментальной позицией, что позволяет повысить производительность при поочередном функционировании инструментальных позиций. Система качества, действующая на заводе, позволяет устанавливать для универсальных станков гарантийный срок 3 года.

В комплект поставки токарно-винторезного станка СА650 входят:

  • Патрон 4-кулачковый с независимым перемещением кулачков СА650РС30.91.100 Ф 1000 мм
  • Задняя бабка с вращающимся шпинделем СА650РС30.31.000. Диаметр пиноли 120 мм, ход пиноли 240 мм, конус Морзе 5

По дополнительному заказу поставляются:

  • Люнет подвижный СА1150.65.000-01 (кроме СА650РС10) O20...150 мм
  • Люнет неподвижный СА650РС30.66.000 (кроме СА650РС10) O20...350 мм
  • Люнет-поддержка СА650С30.64.000 – O70...330 мм
  • Задняя бабка CA 650PC30.33.000 Диаметр пиноли 165 мм, ход пиноли 300 мм, конус Морзе 6 (РМЦ сокращается на 250 мм)
  • Конусная линейка СА983С200Д44.000. Наибольшая длина точения конуса 600 мм
  • Резцедержка точного позиционирования «Хирт» Наибольшее сечение державки резца 32х32 мм
  • Патроны 3-х и 4-х кулачковые фирмы «BISON» Ф 630 мм, Ф 800 мм


Технические характеристики токарного станка СА650РС

Характеристика Значение
Диаметр отверстия в шпинделе, мм 205
Наибольший диаметр обрабатываемого изделия, мм
   – над станиной 1080 (1400*)
   – над суппортом 700
   – над ГАП станины* 1400
Размер от фланца шпинделя до правого края ГАП, мм 455
Наибольшая длина обрабатываемого в центрах изделия, мм 1000, 2000, 3000, 4000
Наибольший крутящий момент на шпинделе, кг·м 1000
Максимальное тяговое усилие суппорта, кгс 2000
Максимальный вес устанавливаемого изделия, кг
   – в патроне 1000
   – в центрах и в люнетах в соответствии с РМЦ 5000, 6000, 7000, 8000*
Пределы частот вращения шпинделя, об/мин 2,5...1000
Пределы рабочих подач суппорта, мм/об
   – продольных, мм/об 0,025...11
   – поперечных, мм/об 0,008...3,5
Пределы шагов нарезаемых резьб
   – метрических, мм 0,25...112
   – модульных, модуль 0,125...56
   – дюймовых, число ниток/дюйм 112...0,25
   – питчевых, питч 224...0,5
Мощность электродвигателя главного привода, кВт 22 (30*)
Масса СА650 СА650 , кг 11500, 12500, 13500, 14500
Габариты, мм 3930х2300х1810 | 4930х2300х1810
5930х2300х1810 | 6930х2300х1810
