Цена для юр. и физ. лиц
2 004 000 руб.
с НДС - на 29.03.2024 г.
  • Описание
  • Дополнительная оснастка
  • Комментарии
  • Отзывы

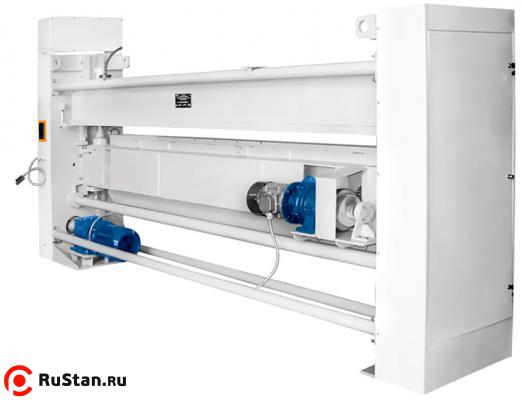

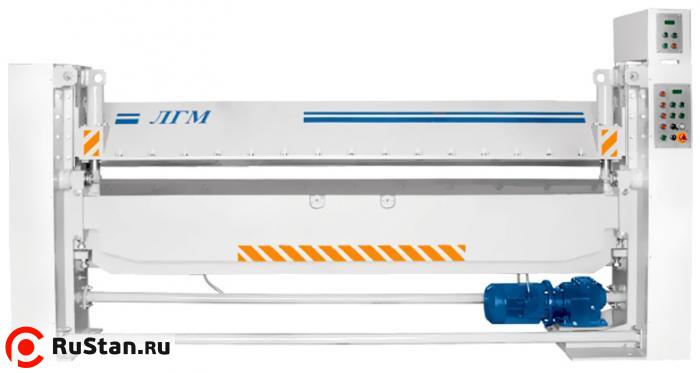

Листогибочная машина ЛГМ 2х2500 предназначена для изготовления различных деталей методом холодной гибки металла под различными углами. В состав листогибочной машины ЛГМ 2х2500 входят: станина, прижимная и гибочная балки, привод прижимной и гибочной балок, задний упор. Привод электромеханический, что исключает использование сжатого воздуха.

С помощью листогибочных машин можно гнуть лист металла различной толщины. Такие листогибочные станки применяются к напримеру, для производства воздуховодов и других элементов вентиляции.

Благодаря наличию электромеханического привода, листогибочная машина ЛГМ 2х2500 отличается компактными размерами и небольшим весом.


Листогибочные машины с ЧПУ

Профили, получаемые с поставляемыми и с листогибочными машинами оправками и изготовленными по спец. заказу:

Профили

Листогибочные оправки на прижимную балку для листогибочных машин серии ЛГМ

1. Базовая комплектация
Базовая комплектация листогиба

2. Сегментные оправки типа «Сапожок»
Оправки позволяют получать коробчатые профили разных размеров.
Длина сегментов выбирается из рядов 50, 75, 100, 125, 175, 500.
Сегментные оправки типа Сапожок
Может применяться на любой серийной листогибочной машине вместо оправок базовой комплектации.

3. По желанию заказчика машина может быть укомплектована прижимной балкой специальной формы.
Прижимная балка специальной формы
Длина сегментов выбирается из рядов 50, 75, 100, 125, 175, 500.
Используется для обработки металла толщиной не более 1,5мм, в основном при изготовлении вентиляционных воздуховодов.

4. По желанию заказчика машина может быть укомплектована ЧПУ стоимостью 158 000 руб. с НДС.

Электромеханический задний упор для листогибочных машин серии ЛГМ.

Электромеханический задний упор для листогибочных машин серии ЛГМ
За дополнительную плату, к листогибочной машине 2х2500 можно заказать электромеханический задний упор (макс.ход 1190мм - 208 000 руб., макс.ход 2300мм - 326 100 руб.).
Упор предназначен для организации мерной гибки деталей. Управляется с пульта расположенного рядом с панелью управления листогибочной машины, либо параметры задаются с помощью программы на мониторе (для моделей с ЧПУ).Задание параметров - в цифровом виде.

Сравнительная техническая характеристика листогибочной машины ЛГМ 2х2500

Характеристики ЛГМ 2,5 х 2500 ЛГМ 3 х 2000 ЛГМ 4 х 2500 ЛГМ 5 х 2000 ЛГМ 6 х 1600 ЛГМ 6 х 2000
Толщина изгибаемого листа с пределом прочности 500 МПа, мм 0,5 -2,5 0,5 -3,0 0,5 -4,0 0,5 - 5,0 0,5 - 6,0 0,5 - 6,0
Ширина изгибаемого листа с пределом прочности 500 МПа, мм, максимальная 2500 2000 2500 2000 1600 2000
Угол поворота гибочной балки, градус. 0-125
Ход прижимной балки, мм. 10-135 10-135 15-175 15-175 15-175 15-175
Скорость прижимной балки, мм/с 12 12 15 15 15 15
Угловая скорость гибочной балки, градус/с 25
Высота отгибаемой кромки при максимальной толщине листа, мм. 6 толщин листа
Мощность электродвигателей, суммарная, кВт 4.5 4,5 6,2 6,2 6,2 6,2
Производительность механизма, сгибов/ч до 350
Механический регулируемый упор, мм 100-350 100-350 100-400 100-400 100-400 100-400
Работа в режиме наладки есть
Полуавтоматический режим работы с ручной подачей и удалением заготовки есть
Возможность поставки специальных оправок и инструмента для изготовления различных профилей и деталей имеется
Длина 3650 3150 3400 2900 2490 2490
Ширина 820 820 710 710 760 760
Высота 1320 1320 1520 1520 1520 1520
Масса ЛГМ 6х2000 , кг 2840 2600 З230 2900 2700 2700

Комплект поставки ЛГМ 2,5х2,5

Наименование Количество
Машина листогибочная с поворотной балкой ЛГМ 2,5 х 2,5 1 шт.
Руководство по эксплуатации листогибочной машины 1 шт.
Светильник НКП – 03х60 2 шт.
Ключ компенсатора (для листогиба с компенсатором) 1 шт.
Опора 2 шт.

Электромеханический задний упор для листогибочных машин серии ЛГМ

Электромеханический задний упор для листогибочных машин серии ЛГМ
За дополнительную плату, к листогибочной машине ЛГМ 2х2500 можно заказать электромеханический задний упор.
Упор предназначен для организации мерной гибки деталей. Управляется с пульта расположенного рядом с панелью управления листогибочной машины, либо параметры задаются с помощью программы на мониторе (для моделей с ЧПУ).Задание параметров - в цифровом виде.

Технические характеристики электромеханического заднего упора для ЛГМ

Характеристика упор для ЛГМ
Максимальный ход упора (длина заготовки), мм 1200
по спец. заказу, мм 2300
Пределы установки размеров min/max, мм 20/1200
по спец. заказу, мм 20/2300
Дискретность, мм 1
Повторяемость, мм ±0,1
Тип привода - Электромеханический с частотным управлением
Максимальное время исполнения 1200мм/2300мм, сек 35/65
Потребляемая электрическая мощность, Вт 370
Следящее устройство - Инкрементальный энкодер EN 413
Точность, мм/м ±0.4
Габаритные размеры
Ширина B, мм 2000
Длина L, мм 1550/2650
Высота H, мм 940
Вес ЛГМ 2,5х2500 , кг 150 / 210



Фундамент ЛГМ 2,5х2,5

Уснановка Листогибочной машины ЛГМ 2,5х2500

Для установки листогибочного станка необходимо произвести следующие подготовительные работы:

  • Подготовить и расчистить площадку соответствующую размеру листогибочной машины;
  • Подготовить место для заливки фундамента;
  • Залить фундамент соблюдая требования предъявляемые к фундаментам такого типа;
  • Установить листогибочный станок на фундамент и закрепить используя фундаментные болты М20.

Примечание:
Отклонение от горизонтали поверхности фундамента под установку листогибочного станка не более 1 мм на 1 метр погонный. Установка листогибочного станка осуществляется согласно схеме страповки указанной в разделе «Листогибочные машины».
