Токарный обрабатывающий центр SPINNER TC600-65 имеет следующие преимущества:

  • Исполнение с задней бабкой или субшпинделем
  • Новейшие системы ЧПУ Fanuc 31iTA или Siemens 840D SolutionLine
  • Диалоговое программирование
  • Большой диаметр обработки и большая рабочая зона
  • Настоящая ось Y, встроенная в конструкцию станины (опция)
  • Базовая комплектация

    • Жесткие широкие направляющие скольжения
    • Жесткая литая станина из чугуна Mehanite®:
    • Большой макс. диаметр прутка (до175 мм)
    • Мощные шпиндели
    • Динамические встроенные мотор-шпиндели (TC 300/400/600/800-77)

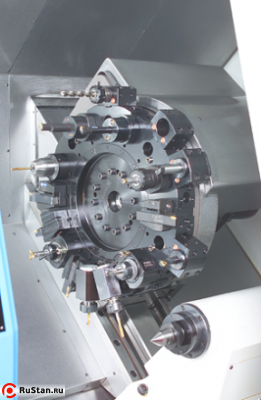

    • Радиальные револьверные головки с установкой до 24 инструментов для работы как на главном, так и на субшпинделе

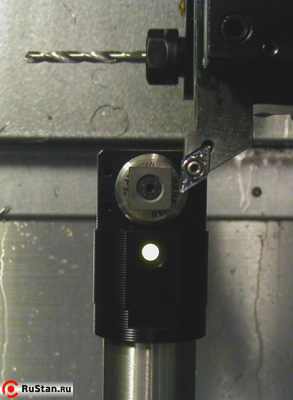

    • Измерение инструмента в рабочей зоне

    Технические характеристики токарного обрабатывающего центра SPINNER TC600-65:

    Характеристика TC600-65
    Макс. диаметр изделия типа диск, мм600
    Макс. диаметр обработки тел типа вал400
    РМЦ, мм650
    Оси
    Максимальное перемещение оси Х, мм275
    Макс перемещение по оси Z, мм700
    Быстрые перемещения по оси Z, мм/мин24
    Быстрые перемещения по оси Х, мм/мин15
    Рабочая подача, мм/мин
    Диаметр ШВП/шаг ось Z, мм
    Диаметр ШВП/шаг ось Х, мм
    Тип и мощность сервопривода по оси X
    Тип и мощность сервопривода по оси Z
    Тип направляющих Хскольжения
    Тип направляющих Zскольжения
    Точность позиционирования по осям X/Z, мм± 0,003
    Повторяемость позиционирования осей X/Z, мм± 0,001
    Угол наклона станины, град45
    Ширина направляющих, мм
    Шпиндельная бабка
    Диаметр 3х кулачкового патрона, мм250 / 315
    Диапазон скоростей шпинделя, об/мин4000
    Диаметр отверстия шпинделя, мм65
    Максимальный диаметр прутка, мм63
    Торец шпинделяA6
    Внутренний диаметр подшипника шпинделя
    Мощность э/д шпинделя (продолжительно), кВт15
    Мощность э/д шпинделя (30 минут), кВт19
    Момент на шпинделе (продолжительно), Нм267 (S+F)
    Момент на шпинделе (30 минут), Нм348 (S+F)
    Тип привода шпинделяременная
    Тип э/д шпинделясерво
    Противошпиндель
    Диапазон скоростей шпинделя 2, об/мин6000
    Размер патрона 2, мм165
    Конус шпинделя2
    Мощность шпинделя 2, продолжительно, кВт10
    Мощность шпинделя 2, (30минут), кВт12
    Момент на шпинделе2, продолжительно, Нм64
    Момент на шпинделе2 (30 минут), Нм76
    Резцедержка
    Число интструментов, шт16 (12 опция)
    Тип резцедержкиVDI30 (VDI40 – опция)
    Размер хвостовика режущего инструмента, мм
    Время смены инструмента – верт. револьверная головка,с-
    Время смены инструмента – гориз. револьверная головка, с0.3
    Точность позиционирования револьверной головки, мм
    Мощность э/д приводного инстумента, кВтS 2.2/ F 5
    Обороты приводного инструмента, об/мин5000
    Задняя бабка
    Перемещение задней бабки, мм570
    Выдвижение пиноли задней бабки, мм
    Диаметр пиноли, ммв теле задней бабки
    Конус пиноли гидравлической задней бабки, №MK4
    Конус пиноли механической задней бабки, №-
    Прочее
    Потребляемая мощность, кВА45
    Система ЧПУSiemens/ Fanuc
    Наличие транспортера стружкиопция
    Емкость бака СОЖ, л200
    Емкость гидростанции, л11
    Вес нетто, кг~ 5.600-5.800
    Вес брутто, кг
    Габаритные размеры, мм2500 х 1600 х 2000
    Макс. вес заготовки, кгS - Siemens, F - Fanuc

    Варианты комплектации

    - Абсолютные энкодеры по осям- оптические линейки по осям X / Z
    - Гидравлический полый зажимной цилиндр для обработки пруткауправляемая ЧПУ задняя бабка или субшпиндель
    - Ось C шпинделя с прямой измерительной системой для фрезерных операций- регулируемое низкое усилие зажима главного и/или субшпинделя
    - 12-ти позиционная скоростная AC-серворевольверная головка с временем смены инструмента 0,3 сек.опции системы ЧПУ (увеличение памяти, контроль износа инструмента и т.д.)
    - Централизованная смазка всех осей и ШВПдиалоговое программирование "Shop-Turn" или "Manual-Guide i"
    - Наклонная станина с реальным углом в 45˚- специальный пакет для твердого точения
