Токарный станок CKE6126 с ЧПУ Siemens 808D

Станок токарно-винторезный DMTG CKE6126 с ЧПУ Siemens 808D предназначен для токарной обработки в один или несколько проходов в автоматическом цикле наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая нарезание резьбы.

Особенности конструкции

Производитель: Dalian Machine Tool Group, Китай

Станина чугунная, цельнолитая, обеспечивает надежную опору для всех подвижных частей станка.

Отличительные особенности станка

Высокоскоростной экономичный токарный станок с ЧПУ для мелкосерийного изготовления деталей повышенной точности.

Предназначен для обработки цилиндрических, конических и сферических поверхностей, торцов, канавок и фасок, нарезания различных видов цилиндрических и конических резьб.

Инновационная система ЧПУ Siemens 808D (опция: Fanuc 0i-mate TD / Siemens 828D / Fanuc 0i TD)

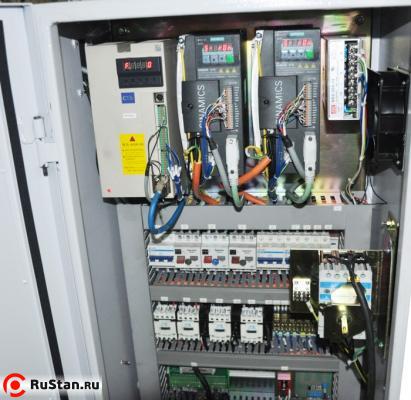

Асинхронный двигатель шпинделя 5,5 кВт, управляемый частотным преобразователем Delta electronics (Тайвань).

Высокоскоростной шпиндель (3500 об/мин) отлично подходит для изготовления небольших деталей и деталей из цветных металлов.

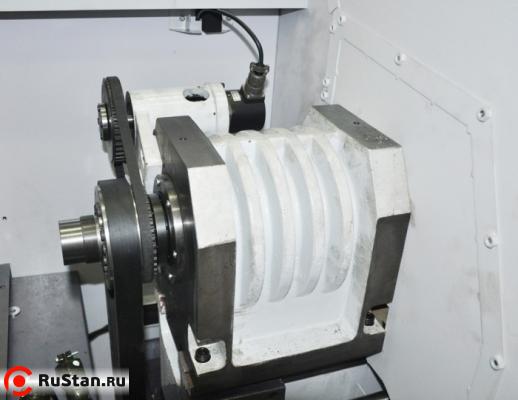

Двойная передняя опора шпинделя на прецизионные радиально-упорные подшипники.

Высококачественные линейные направляющие по всем осям обеспечивают быстрое и точное перемещение суппорта станка.

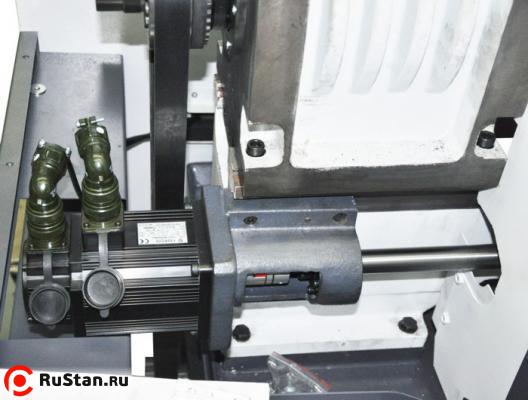

Сервоприводы 7 Нм по всем осям.

Быстрые установочные перемещения станка со скоростью 20 000 мм/мин.

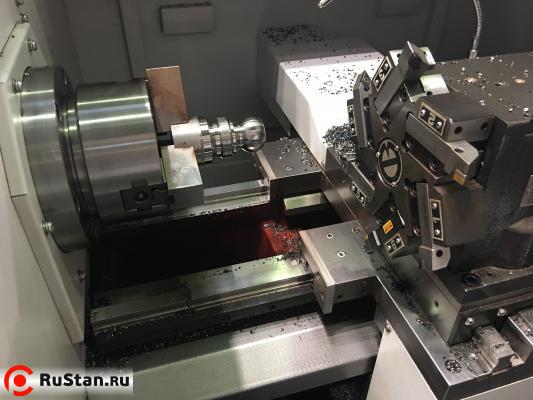

4-позиционный электромеханический сменщик инструмента.

Механический 3-кулачковый токарный патрон 165 мм (опция: гидравлический 3-кулачковый патрон Auto Strong (Тайвань)).

Жесткая задняя бабка легко перемещается и быстро фиксируется (опция).

Высокая жесткость и прочность станины сложной формы из высококачественного чугуна.

Высокоточные шариковые винты диаметром 25 мм (ось Х) и 28 мм (ось Z) и жесткие прецизионные подшипники обеспечивают точное позиционирование станка.

Эргономичная конструкция станка с полностью закрытой рабочей зоной обеспечивает полную безопасность и удобство работы оператора станка.

Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.

Система подачи СОЖ с баком емкостью 20 литров.

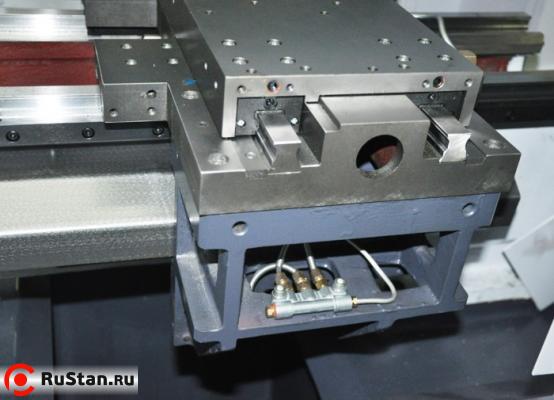

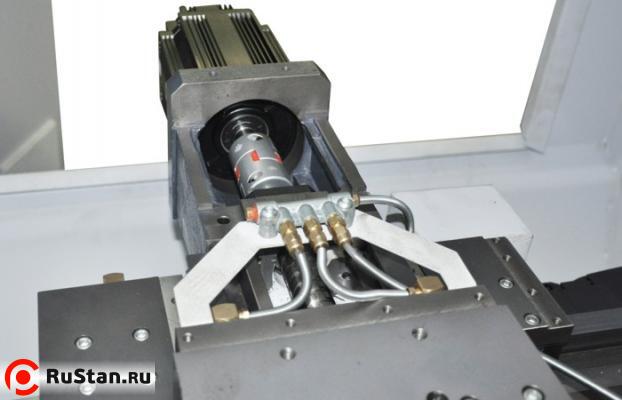

Автоматическая импульсная система смазки направляющих и ходовых винтов.

Технические характеристики токарного станка с ЧПУ DMTG CKE6126

Характеристики	CKE6126
Технические характеристики
Электропитание
Общая потребляемая мощность	12 кВт 380 В ~50 Гц
Мощность двигателя шпинделя	5 кВт
Система управления
Система ЧПУ	Siemens 808D
Опциональные системы ЧПУ	Fanuc 0i-mate TD / Siemens 828D / Fanuc 0i TD
Станочные данные
Диаметр обработки над станиной	260
Диаметр обработки над суппортом	140 мм
Максимальная длина обрабатываемой заготовки	300 мм
Ширина станины	205 мм
Максимальный вес обрабатываемой заготовки	75 кг
Шпиндель
Число оборотов шпинделя	40 - 3500 об/мин
Проходное отверстие шпинделя	40 мм
Фланец шпинделя	А2-5 (DIN 55026, ISO 702/I)
Внутренний конус шпинделя	Морзе 5
Диаметр шпинделя в передней опоре	80 мм
Перемещения и подачи
Перемещение по оси Х	165 мм
Перемещение по оси Z	260 мм
Скорость рабочей подачи по оси Х	2000 мм/мин
Скорость рабочей подачи по оси Z	4000 мм/мин
Скорость быстрого хода по оси Х	20 000 мм/мин
Скорость быстрого хода по оси Z	20 000 мм/мин
Диаметр / шаг ШВП по оси Х	25 / 10 мм
Диаметр / шаг ШВП по оси Z	28 / 10 мм
Точность
Повторяемость	± 0,007 мм
Позиционирование	± 0,004 мм
Сменщик инструмента
Тип сменщика инструмента	электромеханический
Количество инструмента	4
Максимальная высота державки резца	16 мм
Время смены инструмента	2,1 с
Точность позиционирования сменщика инструмента	0,008 мм
Задняя бабка (опция)
Конус пиноли задней бабки	МК3
Диаметр пиноли задней бабки	42 мм
Ход пиноли задней бабки	110 мм
Габаритные размеры
Емкость бака СОЖ	20 литров
Габаритные размеры (Д х Ш х В)	1545 x 1180 x 1450 мм
Масса CKE6126 станка	900 кг

Стандартная комплектация

• Механический 3-кулачковый токарный патрон Ø165 мм
• 4-позиционный электромеханический сменщик инструмента

Комплектация за доп. плату

• Система ЧПУ Fanuc 0i-mate TD
• Механическая задняя бабка
• Сервопривод шпинделя
• 6-позиционный электромеханический сменщик инструмента
• Гидравлический 3-кулачковый патрон Auto Strong (Тайвань) Ø165 мм без отверстия
• Гидравлический 3-кулачковый патрон Auto Strong (Тайвань) Ø165 мм с отверстием
• Гидравлическая станция
• Подшипники шпинделя NSK (Япония).
• Кондиционер электрошкафа
