Токарный станок с ЧПУ KE 125 MD/2000
| Модель: |  |
KE 125 MD/2000 |
| Производитель: | КМТ |
|
| Изготовитель: |  |
Китай |
Тяжелый токарный станок KE 125 MD/2000 с ЧПУ предназначен для черновой и получистовой обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование. Данная серия станков применяется при обработке крупногабаритных заготовок, съем до 10 мм на сторону. Мощная цельнолитая станина с широкими направляющими обеспечивает высокую жесткость и виброустойчивость.
| Конструктивные особенности | |
|---|---|

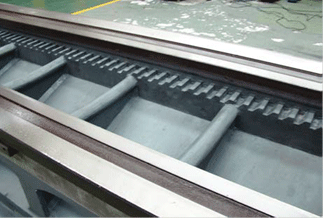

 | Станина Мощная цельнолитая станина с широко разнесёнными направляющими и дополнительными ребрами жесткости отлита из чугуна. Такая конструкция станины обеспечивает повышенную жесткость, виброустойчивость и способна выдерживать большие нагрузки. Возможна обработка деталей массой до 8 т (при зажатии в центрах и люнетах). |
 | Шпиндель Шпиндель с электрическим сервомотором. Подшипники шпинделя – NSK Япония, высокие показатели стабильности. Скорость шпинделя меняется автоматически в большом диапазоне скоростей. |
 | Привод по осям Установлен точный планерный редуктор прямого подключения, вращающийся привод ШВП прямого подключения осуществляет высокоточное позиционирование. |
 | Резцедержатель На станке установлен резцедержатель с внутренним охлаждением и разбрызгиванием СОЖ, что повышает качество поверхности детали. |
 | Задняя бабка На станке установлена мощная задняя бабка, перемещение осуществляется протягиванием по направляющим. Опционально возможно установить электрический привод перемещения. |
 | Система ЧПУ По требованию заказчика устанавливается система ЧПУ FANUC Oi - Mate TD (Япония) или SIEMENS
|
 | Транспортер для удаления стружки Для удаления стружки установлен транспортер, производительностью 20 кг./мин. |
 | Револьверная головка Опционально возможно установить 8-ми позиционную револьверную головку, которая значительно расширяет возможности обработки. При установке 8-ми позиционной револьверной головки уменьшается диаметр обработки. |
Технические характеристики KE 125 MD/2000 | |
|---|---|
| Характеристика | Значение |
| Максимальный диаметр обработки над станиной, мм | 1250 |
| Максимальный диаметр обработки над суппортом, мм | 880 |
| Максимальный вес обрабатываемой заготовки (с люнетами и в центрах), кг | 8000 |
| Диаметр 4-х кулачкового патрона, мм | 1250 |
| Максимальная длина обработки, мм | 2000 |
| Диаметр отверстия в шпинделе, мм | 130 |
| Конус шпинделя | 1:20 |
| Торец шпинделя | А2-5 |
| Диаметр переднего конца шпинделя, мм | 220 |
| Диапазон скоростей вращения шпинделя, об/мин | 2 - 500 |
| Сечение державки инструмента, мм | 40 х 40 |
| Ширина направляющих, мм | 755 |
| Перемещение по оси Х, мм | 640 |
| Перемещение по оси Z, мм | 2000 |
| Точность позиционирования, мкм | ±5 |
| Повторяемость, мкм | ±3 |
| Конус задней бабки | МК 6 |
| Мощность главного привода электропривода, кВт | 22 / 26 |
| Диаметр пиноли задней бабки | 200 |
| Выдвижение пиноли задней бабки, мм | 300 |
| Диаметр ШВП/шаг резьбы по оси Х, мм | 40 х 5 |
| Диаметр ШВП/шаг резьбы по оси Z, мм | 80 х 16 |
| Крутящий момент по оси Х, Нм | 12 |
| Крутящий момент по оси Z, Нм | 22 |
| Быстрые подачи по осям X/ Z м/мин | 6 / 8 |
| Рабочая подача, м/мин | 2 |
| Энергопотребление, KVA | 48 |
| Мощность двигателя стружкоуборочного конвейера, кВт | 0,4 |
| Объем бака для СОЖ, л | 780 |
| Мощность помпы СОЖ, кВт | 0,12 |
| Расход помпы, л/мин | 50 |
| Габаритные размеры (для РМЦ 3000 мм) | |
| ДхШхВ, мм | 7820x2520x2300 |
| Масса KE 125 MD/2000 , кг | 16000 |
Стандартная комплектация
- Система ЧПУ FANUC (Япония);
- 4-кулачковый механический патрон;
- Механическая задняя бабка;
- Неподвижный центр;
- Местное освещение рабочей зоны;
- Система подачи СОЖ;
- Транспортер для удаления стружки с тележкой;
- Теплообменник электрошкафа;
- Автоматическая система смазки направляющих и ШВП;
- 4-х позиционный резцедержатель;
- Полузакрытая кабинетная защита зоны обработки;
- Передача информации через порт RS-232;
- Набор ключей и инструмента.
Дополнительная комплектация
- Система ЧПУ Siemens 828 D;
- Увеличение диаметра отверстия в шпинделе до 160 мм;
- 3-кулачковый механический патрон;
- Электрический привод задней бабки;
- Подвижный и неподвижный люнеты;
- Задний вращающийся центр;
- 8-ми позиционная револьверная головка;
- Гидростанция;
- 3-х кулачковый гидравлический патрон;
- Гидравлическая задняя бабка;
- Анкерные болты или виброопоры для установки;
- Режущий инструмент;
- Кондиционер электрошкафа;
- Увеличение мощности шпинделя.
