Расточный универсальный станок SMTCL TPX6111A

Расточный универсальный станок SMTCL TPX6111A предназначен для выполнения таких операций как развертывания отверстий, сверление, фрезерование, нарезания резьбы метчиком, для подрезки торцов и т.д. в среднегабаритных корпусных деталях. Класс точности-Н. Шпиндель диаметром 110 мм выдвигается из шпиндельной бабки, конус Морзе 6 или iso50(опция) для установки инструментальных оправок,встроенную планшайбу с радиальным суппортом - основные технологические характеристики станка.

Станки серии TPX, оснащены радиальными резцедержателями подрезной головки; с радиальными резцовыми салазками, что позволяет растачивать отверстия большого диаметра, выполнять нарезание наружной резьбы, обточку торцевых поверхностей, растачивание кольцевых канавок и т.д.

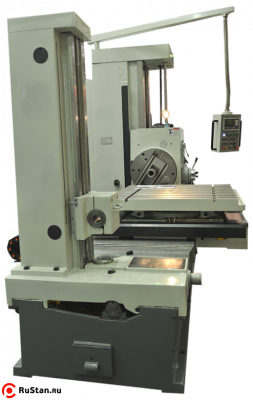

Станок состоит из станины, передней колонны, передней бабки, верхних и нижних резцовых салазок, задней стойки, противовеса шкива и т.д.

Передняя бабка станка перемещается в вертикальном направлении вдоль направляющих колонны, рабочий стол может перемещаться в продольном и в поперечном направлениях по станине и поворачиваться.

Особенности TPX6111A:

• Механизм смены скорости главного движения и механизма подачи управляются централизованно при помощи гидравлики, что значительно упрощает рабочий процесс, делая его максимально удобным. Лампочки световой индикации сигнализируют о смене скорости или о смене подачи.
• Распределение продольной подачи, поперечной подачи и поворота движущихся частей станка, таких как передняя бабка и рабочий стол, выполнение зажима и разжима движущихся частей стола станка выполняется при помощи гидравлической, автоматической выполняемой, взаимной блокировки. Процесс блокировки полностью автоматизирован.
• Вертикальное перемещение по осям (вертикальное перемещение передней бабки) и поперечное перемещение (поперечное перемещение рабочего стола) и продольное перемещение (по желанию потребителя это может быть продольное перемещение рабочего стола).
• В конструкции основных компонентов станка TPX6111A, таких как основание, передняя стойка и направляющие передних салазок используется специальное жесткое покрытие с низким коэффициентом трения и охлаждением, что позволяет значительно увеличить срок эксплуатации станка.
• Горизонтальные направляющие оборудованы специальной пыленепроницаемой защитой.
• Устройство взаимной блокировки гидравлики и пневматики крепится между подвижными частями станка таким образом, чтобы при перемещении одного устройства другое устройство было автоматически зажато (за исключением шпинделя, радиального суппорта).
• Для предотвращения перегрузки станка TPX6111A в шпиндельной бабке и в коробке форсированной продольной подачи установлены предохранительные муфты.

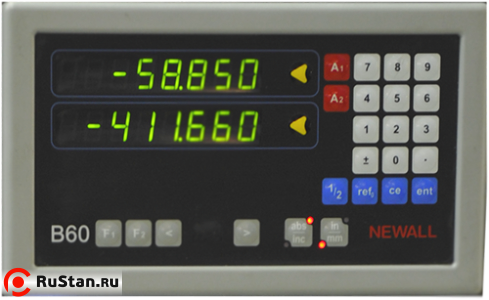

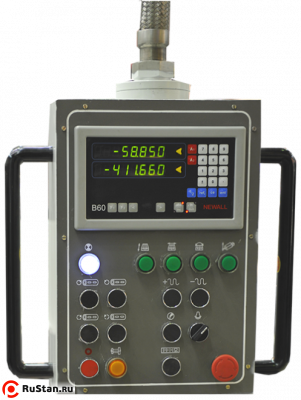

• Управление станком осуществляется при помощи программируемого контроллера с высокой степенью надежности.

Технические характеристики универсального расточного станка SMTCL TPX6111A
