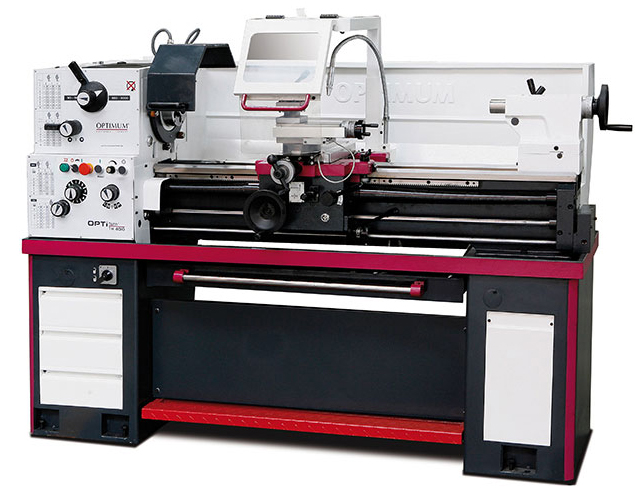

Универсальный токарный станок Proma SPF-1000P с УЦИ

Универсальный токарный станок PROMA SPF-1000P с УЦИ предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ.

Данный станок широко используется в условиях мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

Основные узлы и агрегаты

1. Тумба
2. Коробка подач
3. Шпиндельная бабка
4. Зажимной патрон
5. Неподвижный люнет
6. Резцедержатель
7. Верхние салазки суппорта
8. Лампа местного освещения
9. Каретка суппорта
10. Задняя бабка
11. Кожух ходового винта
12. Ходовой вал
13. Станина
14. Фартук
15. Педаль ножного тормоза
16. Электрический блок управления

К тумбам 1 крепится станина 13 с направляющими каретки суппорта 9 и задней бабки 10. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).

Суппорт станка состоит из: каретки 9, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.

На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 16.

Фартук 14 крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.

Ходовой винт и ходовой вал 12 монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.

На станине установлена задняя бабка 10, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.

В левой тумбе SPF-1000P установлен электродвигатель. В правой тумбе установлена гидростанция системы подачи СОЖ.

Комплект поставки

• 3-х кулачковый патрон 200 мм (на станке) - 1
• Кулачки обратные (комплект) - 1
• 4-х кулачковый патрон 250 мм - 1
• Планшайба 400 мм - 1
• Центр невращающийся - 1
• Центр вращающийся - 1
• Люнет подвижный - 1
• Люнет стационарный - 1
• Сменные шестерни гитары подач Z-29; Z-30 - 2
• Втулка переходная Мк 6-Мк 4 - 1
• Ключи шестигранные 3,4,5,6,8,10 - 6
• Ключ патрона - 2
• Ключ радиусный 100 Х 110; 115 Х 130 - 2
• Ключ резцедержателя - 1
• Ключи рожковые, 17х19 - 1
• Инструкция по эксплуатации
