Токарно фрезерный обрабатывающий центр DMTG DL-20МS обладает цельнолитой станиной. Он разработаны с учетом новейших достижений в этой области. Станина, суппорт, передняя и задняя бабки изготовлены из прочного чугуна с высокой плотностью, что делает их более надежными. Закаленные направляющие станины имеют твердость не ниже 50 HRC (индукционный способ закаливания), направляющие салазок суппорта имеют специальное TFS покрытие, защищающее от износа, что обеспечивает длительное сохранение точности и плавное перемещение подвижных узлов станка. Данный станок сочетает в себе высокую точность и стабильность обработки в сочетании с широким диапазоном технологических режимов.

Варианты использования (сфера применения):
  • токарная обработка наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, в один или несколько проходов используются автоматические циклы обработки;
  • обработка одновременно по двум координатам, включая нарезание левой, правой и конической резьбы;
  • прорезка различных канавок и отрезку;
  • сверление, растачивание, зенкерование и развертывание центральных отверстий.

Обрабатывающие центры серии DL предназначены для патронной и центровой обработки с высокой точностью в один или несколько проходов наружных и внутренних поверхностей деталей типа тел вращения. Обработка может проводиться в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.

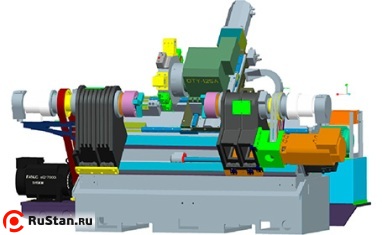

Особенности конструкции

  • станок оснащен шпинделем и противошпинделем;
  • станок DL-20МS оборудован системой подачи СОЖ через револьверную голову и транспортером для удаления стружки;

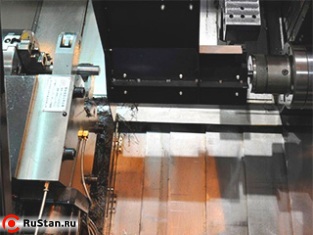

  • наличие гидравлического люнета;
  • наличие ловителя и транспортера деталей;
  • станок имеет 8-ми позиционную револьверную головку (гидравлическая система приводит в действие обойму с инструментами, одновременно с этим происходит индексация и смена позиции, которая происходит за 0,3 секунды);
  • электрошкаф станка оборудован теплообменником;
  • наличие системы СОЖ через револьверную головку и транспортера для удаления стружки;
  • перемещение по программе противошпинделя для передачи детали.

Высокопроизводительные токарные станки используются практически во всех отраслях промышленности: приборостроении, автомобильной, аэрокосмической и т.д.


Технические характеристики токарно-фрезерного обрабатывающего центра DMTG DL-20МS:

Характеристика

DL-20МS

Макс. диаметр изделия типа диск, мм500
Макс. диаметр обработки тел типа вал
РМЦ, мм330
Оси
Максимальное перемещение оси Х, мм170
Макс перемещение по оси Z, мм546
Быстрые перемещения по оси Z, мм/мин24 000
Быстрые перемещения по оси Х, мм/мин24 000
Рабочая подача, мм/мин0.01~9000
Диаметр ШВП/шаг ось Z, ммX 40/10, W40/10
Диаметр ШВП/шаг ось Х, мм32/5
Тип и мощность сервопривода по оси X
Тип и мощность сервопривода по оси Z
Тип направляющих Хкачения
Тип направляющих Zскольжения
Точность позиционирования по осям X/Z, мм0,01
Повторяемость позиционирования осей X/Z, мм0,006
Угол наклона станины, град45
Ширина направляющих, мм
Шпиндельная бабка
Диаметр 3х кулачкового патрона, мм
Диапазон скоростей шпинделя, об/мин40~4500
Диаметр отверстия шпинделя, мм76
Максимальный диаметр прутка, мм
Торец шпинделяA2-6
Внутренний диаметр подшипника шпинделя110
Мощность э/д шпинделя (продолжительно), кВт15
Мощность э/д шпинделя (30 минут), кВт
Момент на шпинделе (продолжительно), Нм
Момент на шпинделе (30 минут), Нм
Тип привода шпинделяРеменный
Тип э/д шпинделяСерво
Противошпиндель
Диапазон скоростей шпинделя 2, об/мин40~4500
Размер патрона 2, ммцанговый
Конус шпинделя2A2-6
Мощность шпинделя 2, продолжительно, кВт
Мощность шпинделя 2, (30минут), кВт
Момент на шпинделе2, продолжительно, Нм
Момент на шпинделе2 (30 минут), Нм
Резцедержка
Число интструментов, шт8
Тип резцедержкиГидро
Размер хвостовика режущего инструмента, мм25x25
Время смены инструмента – верт. револьверная головка,снет
Время смены инструмента – гориз. револьверная головка, с0.4
Точность позиционирования револьверной головки, мм0,008
Мощность э/д приводного инстумента, кВтнет
Обороты приводного инструмента, об/миннет
Задняя бабка
Перемещение задней бабки, мм520
Выдвижение пиноли задней бабки, ммнет
Диаметр пиноли, ммнет
Конус пиноли гидравлической задней бабки, №нет
Конус пиноли механической задней бабки, №нет
Прочее
Потребляемая мощность, кВА38

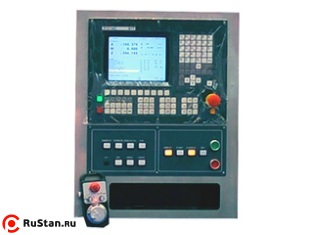

Система ЧПУDalian 31T
Наличие транспортера стружкиленточный
Емкость бака СОЖ, л
Емкость гидростанции, л80
Вес нетто, кг5500
Вес брутто, кг
Габаритные размеры, мм4910х1976х2000

Варианты комплектации

- автоматическая система смазки направляющих всех подвижных частей станка
- задняя бабка – гидравлическое выдвижение пиноли
- система охлаждения СОЖ
